Горизонтальные промышленные насосы ESPA FN
  pea.ru » Насосы » Насосы ESPA » Насосы industrial » ESPA FN
Добавить в закладки


Горизонтальные центробежные насосы серии ESPA FN

Назначение

Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками. Секторы рынка: жилищно-коммунальноe строительство, сельское хозяйство, промышленность.

Применение

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство.
  • Плавательные бассейны.

Двигатель

  • С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
  • Стандартные двигатели производятся на заводе ESPA:
    4-х полюсные версии до 7.5 кВт (включительно),
    2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпуска ют другие производители
  • Двигатели ESPAдля наружного использования по значению КПД, относятся ко 2 классу эффективности
  • Степень защиты IP55
  • Класс изоляции F
  • Режим работы в соответствии с EN 60034-1
  • Длительный режим работы.
  • Максимальная температура окружающей среды: +40°С.
  • Сливное отверстие для удаления конденсата на всех двигателях ESPA.
  • Стандартное напряжение:
    • Однофазное исполнение: 220-240 В, 50 Гц.
    • Трехфазное исполнение: 220-240/380-41 5 В, 50 Гцдпя мощностей до 3 кВт,   380-41 5/660-690   В, 50 Гц для мощностей свыше 3 кВт

Конструкция

  • Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
  • Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
  • Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
  • Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

Соединение двигателя и насоса

Имеется три различных вида соединения двигателя с муфтой насоса:

  • FN  Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
  • FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса
    к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
  • FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
  • Насос со свободным валом и исполнение с муфтой с проставком.

Покраска

  • Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования
    с питьевой водой (BS 6920).
  • Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
  • Толщина слоя краски: 20±2µм (микрон)

Принадлежности по запросу

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
  • Промежуточные фланцы с возможностью подсоединения манометра.
  • Регулировочные шайбы для насоса и двигателя.

Дополнительные возможности

  • Различные напряжение и частота.
  • Специальные материалы для торцевого и щелевого уплотнений.
  • Модели с воздушным клапаном.
  • Модели с внешним флюсованием торцевого уплотнения.
  • Двигатели, адаптированные к жаркой и влажной окружающей среде.
  • Модели FNF с гибкой и разделительной муфтой.
  • Дизельные приводы.
  • Исполнение с бронзовым рабочим колесом.



Технические данные

ESPA FN

Подача

до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные

Напор

до 100 м, 2-х полюсные. До 60 м, 4-х полюсные

Температура перекачиваемой жидкости

-10°С до +85°С для FN 32,40,50,65,80 стандартного исполнения
-10°С до +120°С для FN 100,125,150 стандартного исполнения
По запросу, -20°С до +120°С для FN32,40, 50,65,80
По запросу, до +140°С для FN100,125,150

Максимальное рабочее давление

1 2 бар (PN 12)floFN80. PN 1бдля FN100, 125, 150.
Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°С, 10 бар для диапазона температур от 120°Сдо 140°С

Упорные кольца

перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-31 5 и 80-315)

Торцевое уплотнение

в соответствии с EN12756(в прошлом DIN 24960)

Торцевое уплотнение

смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32,40,50,65,80 (кроме моделей 65-31 5 и 80-31 5).

Паз для фиксирующей шпонки торцевого уплотнения

в моделях FN32, 40, 50, 65, 80 (в моделях 65-31 5 и 80-31 5 исключен)

Вращение

против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка

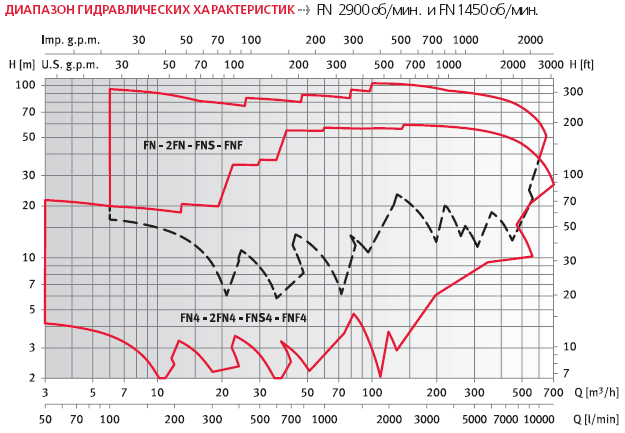

Характеристика насоса

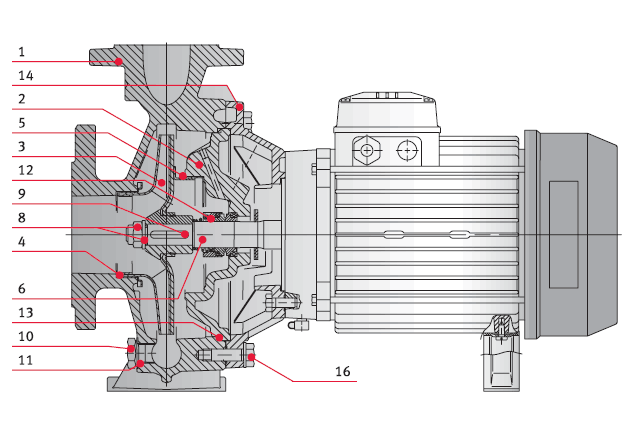

Чертеж насоса

  • 1. Корпус насоса Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
  • 2. Посадочное место для торцевого уплотнения Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
  • 3. Рабочее колесо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L

    Рабочее колесо Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
    Рабочее колесо Бронза EN 1982-CuSn10-C (CC480K) UNS C90700
  • 4. Механизм компенсации рабочего колеса Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 5. Контрупорное кольцо Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 6. Удлиненный вал Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 8. Установочная гайка и шайба для фиксации рабочего колеса Нержавеющая сталь EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
  • 9. Шпонка Нержавеющая сталь EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 10. Заглушка заливного и сливного отверстий Никелированная медь EN 12164-CuZn39Pb3 (CW614N) -
  • 11. Уплотнения заливного и сливного отверстий Алюминий EN 573-AW-Al99,5 (AW1050A) -
  • 12. Торцевое уплотнение
  • 13. Уплотнительные кольца
  • 14. Адаптер* Алюминий EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) - Адаптер Чугун EN 1561-GJL-200 (JL1030) ASTM Класс 25
  • 16. Болты и винты для крепления корпуса насоса
