Назначение
Предназначены для распределения электрической энергии, защиты электрических установок при перегрузках и коротких замыканиях, для нечастых включений (до 6 включений в час) оперативных коммутаций электрических цепей и пусков асинхронных двигателей.
А также для установки в электрических цепях напряжением до 440 В постоянного тока и до 660 В переменного тока 50 Гц и для установки в электрических цепях напряжением до 220 В постоянного тока и 380 В переменного тока частоты 50 Гц. Номинальный ток распределительных пунктов до 700 А. Типоисполнения шкафов указаны в таблице исполнений.
Условия эксплуатации
- высота над уровнем моря 1000 м, при эксплуатации распределительных шкафов на высоте над уровнем моря 2000 м нагрузка должна быть снижена на 10 %;
- шкафы серии ПР22 и ПР22Д изготавливаются климатического исполнения У3, УХЛ3; шкафы серии ПР24 и ПР24Д - У3 по ГОСТ 15150;
- окружающая среда - нормальная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение шкафов в пространстве вертикальное с допустимым отклонением от него в сторону до 5°;
- группа условий эксплуатации М1 по ГОСТ 17516.1;
- степень защиты оболочки - IP21, IP54 по ГОСТ 14254.
Конструкция

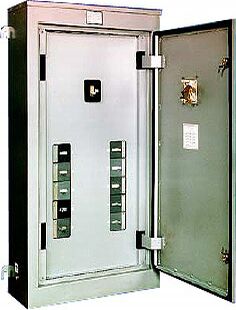

Представляют собой сборки сваренных из листогнутых профилей шкафов с установленными в них коммутационно-защитными аппаратами. Изготавливаются навесного и напольного исполнения.
Комплектуются вводными выключателями серии ВА51, фидерными выключателями серии А3700Б для шкафов ПР22 и ПР22Д; серии А3710Ф, А3720Ф для шкафов ПР24 и ПР24Д, а также, по требованию, вольтметром.
Электродинамическая стойкость сборных шин 69 кА.
