Назначение
Предназначены для приема и распределения электрической энергии в осветительных установках производственных, общественных административных и других подобных зданиях, а также нечастого включения и отключения линий групповых цепей и их защиты при перегрузках и коротких замыканиях.
ОЩВ присоединяются к трехфазным питающим электрическим сетям напряжением 380/220 В переменного тока частотой 50 Гц с и обеспечивают возможность присоединения к четырех- и пятипроводным питающим сетям с типами заземления системы соответственно TN-C, TN-S, TN-C-S,ТТ по ГОСТ 30331.2-95 / ГОСТ Р 50571.2-94).
Характеристики
Комплектуется автоматическими выключателями в зависимости от числа отходящих групповых линий. Номинальные токи расцепителей на автоматах оговариваются при заказе.
Конструкция

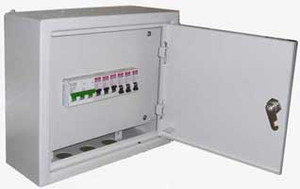

В конструктивном отношении представляет собой металлический шкаф с дверцей, внутри которого, в зависимости от типоисполнения ОЩВ, устанавливается определенное количество модульных автоматических выключателей. Крепление модульных автоматических выключателей предусматривается безметизным способом к DIN-рейкам - 35 х 7,5мм.
Для защиты от случайного прикосновения к токоведущим частям ОЩВ предусмотрена оперативная панель из проводящего или изоляционного материала. Органы управления аппаратов выведены на внешнюю сторону оперативной панели.
Ввод и вывод проводников предусмотрен как в верхней так и в нижней частях шкафа.
Наибольшее количество и сечение жил проводов или кабелей, присоединяемых к устройству, определяется параметрами вводного аппарата.
По виду установки ОЩВ делятся на:
- навесные, для установки на стенах, колоннах и других подобных конструкциях;
- встраиваемые, для установки в нишах стен
