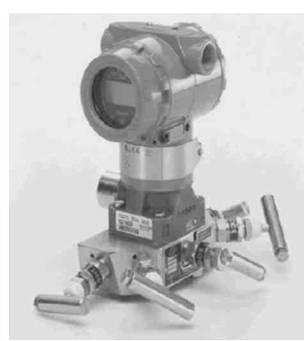

Лидер среди многопараметрических измерителей массового расхода

• Погрешность 1,0% при изменении массового расхода в диапазоне 10:1
• 10-летняя стабильность в реальных промышленных условиях
• Высочайшая надежность, гарантияна 12 лет
• Измерение четырех параметров одним датчиком
• Измерение cкомпенсированного массового расхода в реальном времени
• Конструкция CoplanarTM позволяет интегрировать расходомеры перепада давления

Решения фирмы Rosemount для измерения перепада давления

Измерительный прибор модели 3051S

Масштабируемые способы измерения давления, расхода и уровня улучшают технологии установки и техобслуживания.

Интегральные вентильные блоки моделей 305 и 306

Вентильные блоки, собранные, калиброванные и проверенные на герметичность на заводе-изготовителе позволяют снизить стоимость монтажа оборудования.

Мембраны модели 1199

Разработаны для точных, дистанционных измерений давления процесса и защиты датчика от горячих, коррозионных или вязких сред.

Первичные элементы с измерительной диафрагмой: измерительные диафрагмы Rosemount 1495 и 1595, фланцевые соединения 1496 и измерительные участки 1497

Удобные и готовые к установке измерительные диафрагмы, фланцевые сборки и измерительные участки. Стабилизирующие диафрагмы 1595 повышают производительность системы.

Расходомер с сенсором Annubar®: Rosemount 3051SFA, 3095MFA и 485

Современный сенсор пятого поколения Rosemount 485 Annubar в сочетании с датчиком 3051S или многопараметрическим датчиком 3095 создает точную, воспроизводимую и надежную систему расходомера вставного типа.

Компактные измерительные диафрагмы модели: Rosemount 3051SFC, 3095MFC и 405

Компактные измерительные диафрагмы можно устанавливать между существующими фланцами, включая класс 600 (PN100). Снижены ограничения на прямолинейные участки для измерительной диафрагмы: до 2-х диаметров трубы “до” и “после”.

Серия расходомеров ProPlate®: Rosemount ProPlate, Mass ProPlate и модель 1195

Расходомеры со встроенными диафрагмами повышают точность измерений на небольших диаметрах труб. Полностью собранные, готовые к установке расходомеры снижают затраты и упрощают процесс установки.

Функциональные характеристики

Применение

• Газ, жидкость или пар

Сенсор перепада давления

Пределы

• Код 1: от -25 до 25 дюймов вод. ст. (от –0,062 до 0,062 бар)
• Код 2: от –250 до 250 дюймов вод. ст. (от – 0,622 до 0,622 бар)
• Код 3: от -1000 до 1000 дюймов вод. ст. (от – 2,49 до 2,49 бар)

Сенсор абсолютного давления

Пределы

• Код 3: от 0,5 до 800 psiа (от 3,447 до 5516 кПа)
• Код 4: от 0,5 до 3,626 psiа (от 3,447 до 25000 кПа)

Сенсор избыточного давления

Пределы

• Код С: от 0 до 800 psig (от 0 до 5516 кПа)
• Код D: от 0 до 3,626 psig (от 0 до 25000 кПа)

Температурный сенсор

Температурный диапазон рабочей среды:

• От –184 до 816°C

Фиксированный температурный диапазон:

• От –273 до 1927°C

Пределы перекомпрессии

• От 0 psia до удвоенного значения диапазона сенсора абсолютного давления, но не более 3,626 psiа (250 бар).

Пределы статического давления

• Работает с указанными техническими характеристиками при статическом давлении в линии от 0,5 psia до верхней границы диапазона сенсора абсолютного давления.

Температурные пределы

Температура технологического процесса (при установке фланца разделительной мембраны датчика для атмосферных давлений и выше)

• Силиконовый наполнитель: от 40 до 121°C
• Инертный наполнитель: от –18 до 85°C

(Если температура процесса (ТП) превышает 85°С, верхний предел допустимой температуры окружающей среды снижается в отношении 1,5:1).

Температура окружающей среды:

• От -40 до 85°C
• Со встроенным индикатором: от -20 до 80°C

Температура хранения:

• От -46 до 110°C
• Со встроенным индикатором: -40 до 85°C

Многопараметрический массовый расходомер MultiVariableTM модели 3095 (pdf)
