Безмасляные винтовые компрессоры VMTEC серии CSV OF — каталог, цены, характеристики

Общие сведения

Компания VMTEC разрабатывает и производит воздушные и газовые компрессорные станции, системы воздухоподготовки и осушения сжатого воздуха, фильтрующие элементы для различных сфер производства.

Тесное взаимодействие с заказчиком на всех стадиях проекта даёт возможность иметь идеальную аэродинамику в системе и минимальное энергопотребление компрессоров и систем с их применением, а также удобное для заказчика исполнение с учётом монтажа, длительной бесперебойной эксплуатации и низких эксплуатационных расходов с оптимальным для конкретного случая сочетанием цены и качества.

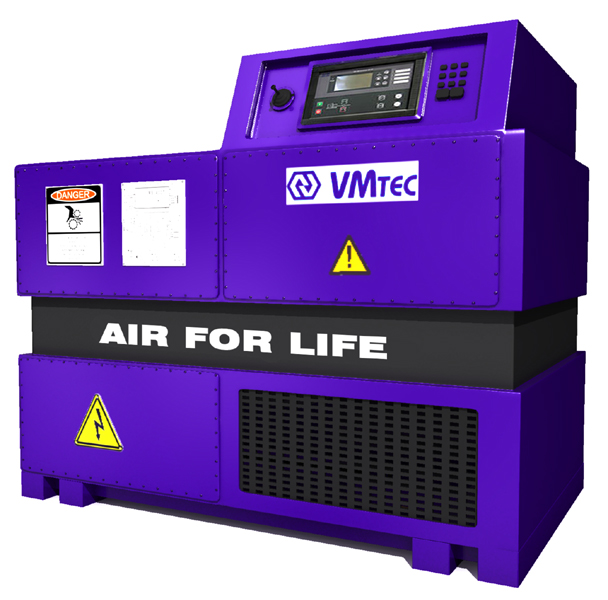

Исполнение: безмасляный компрессор двухступенчатого сжатия в шумопоглощающем корпусе.

Технические характеристики безмасляных компрессоров VMTEC CSV OF

Тип	Макс. раб. давл., бар	Произв-ть, м³/мин	Мощн., кВт	Уровень шума, дБ	Присоед. размеры	Вес, кг	Габариты
CSV 45 OF	8	6,65	45	78	DN 60	2150	2666×1310×1846
	10	5,25
CSV 55 OF	8	8,86	55	78	DN 60	2320	2666×1310×1846
	10	7,70
CSV 75 OF	8	12,06	75	78	DN 60	2490	2666×1310×1846
	10	10,46
CSV 90 OF	8	14,3	90	78	DN 60	3150	2700×1670×2100
	10	12,2
Подробнее →

Современная технология

Использование двухступенчатого компрессорного блока гарантирует очень низкий удельный расход энергии. Доступны версии компрессоров с прямым или клиноременным приводом, а также опционально с частотным преобразователем.

Эти модели оснащены трёхфазным асинхронным электродвигателем Siemens, соответствующим стандарту ISO и изоляцией по классу F с дополнительным резервом мощности для особо неблагоприятных условий эксплуатации. Класс защиты двигателя — IP 54.

Валы укомплектованы специальными уплотнительными кольцами с двухступенчатым охлаждением. Эта система гарантирует наибольшую эксплуатационную надёжность. На высокоточные роторы нанесено долговечное защитное покрытие, предотвращающее коррозию.

В винтовых компрессорах VMTEC применяются винтовые блоки GHH-RAND, позволяющие снизить затраты на получение сжатого воздуха за счёт высокого КПД. Винтовая компрессорная ступень с достаточным запасом прочности роликовых подшипников имеет высокое качество и прочность, обеспечивает наиболее длительные сроки службы даже в самых жёстких условиях эксплуатации. Специальные подшипники устраняют необходимость дополнительной компенсации осевых нагрузок.

Частотный преобразователь (опционально)

Серия CSV доступна в исполнении с частотным преобразователем VACON (Финляндия). Такое исполнение разработано, чтобы оптимизировать возникающие колебания давления и расхода сжатого воздуха и позволяет работать ещё более энергоэффективно. Частотный преобразователь может быть как интегрирован в корпус компрессора, так и поставляться в виде отдельного блока. Работа в режиме частичной нагрузки достигается динамическим изменением скорости.

Частотное регулирование позволяет изменять производительность компрессора в диапазоне от 25 до 100% от номинальной. Подстройка производительности под потребление сжатого воздуха производится путём плавного регулирования скорости вращения ротора приводного электродвигателя, что, в свою очередь, означает и изменение скорости вращения роторов винтовой пары.

Частотный преобразователь обеспечивает плавный запуск и остановку двигателя. Даже при включении стартовые токи не превышают номинальных, что может иметь особо важное значение в случае значительной мощности электродвигателя.

Охлаждение: воздушное или водяное.

Варианты привода

• Модель CSV OF — безмасляный компрессор двухступенчатого сжатия в шумопоглощающем корпусе с ременным приводом.
• Модель CSV D OF — безмасляный компрессор двухступенчатого сжатия в шумопоглощающем корпусе с прямым приводом.

Технические характеристики

Тип	Макс. раб. давл., бар	Произв-ть, м³/мин	Мощн., кВт	Уровень шума, дБ	Присоед. размеры	Вес, кг	Габариты
CSV 45 OF	8	6,65	45	78	DN 60	2150	2666×1310×1846
	10	5,25
CSV 55 OF	8	8,86	55	78	DN 60	2320	2666×1310×1846
	10	7,70
CSV 75 OF	8	12,06	75	78	DN 60	2490	2666×1310×1846
	10	10,46
CSV 90 OF	8	14,3	90	78	DN 60	3150	2700×1670×2100
	10	12,2
CSV 110 OF	8	18,7	110	78	DN 80	3500	2700×1670×2100
	10	16,3
CSV 132 OF	8	21,1	132	78	DN 80	3600	2700×1670×2100
	10	19,6
CSV 145 OF	8	22,5	145	78	DN 80	3600	2700×1670×2100
	10	20,9
CSV 160 OF	8	26,0	160	78	DN 80	3600	3110×1500×1685
	10	22,9
CSV 200 OF	8	34,3	200	78	DN 100	5600	3650×1800×2150
	10	26,2
CSV 250 OF	8	41,0	250	78	DN 100	5800	3650×1800×2150
	10	35,0
CSV 315 OF	8	45,5	315	78	DN 100	6000	3650×1800×2150
	10	45,1

Производительность компрессора — объёмное прохождение воздуха через нагнетающую горловину компрессора при абсолютном давлении и температуре на всасывании, т.е. 1 бар и 20°C.
Класс защиты IP 54.
При необходимости присоединительные размеры могут быть изменены.
Возможна установка частотного привода, а также водяное и воздушное охлаждение.
