Ящики управления РУСМ 5000
  pea.ru » Электрощиты и электрошкафы » Низковольтное оборудование » Ящики и щиты управления, силовые, с рубильником » Ящики управления РУСМ 5000

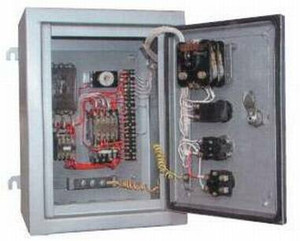

Ящики управления электродвигателями серии РУСМ 5000, IP54

Общие сведения

Предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3. Отличаются от серии Я5000 только увеличенной степенью защиты - IP54. Ящики изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.

Классификация

Классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Структура условного обозначения

РУСМ5ХХХ-ХХ7X-XX* УХЛ4:

* - при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно табл. 2.

РУСМ

  ящик, IP54

5

  класс НКУ по назначению - управление асинхронными двигателями с короткозамкнутым ротором

X

  группа в данном классе:
  1 – управление нереверсивными двигателями
  4 – управление реверсивными двигателями

X

  1 – автоматический выключатель на каждый фидер,
  2 – общий автоматический выключатель на все фидеры,
  3 – без автоматического выключателя,
  4 – автоматический выключатель на каждый фидер с промежуточным реле,
  5 – общий автоматический выключатель на все фидеры с промежуточным реле,
  6 – без автоматического выключателя с промежуточным реле;

X

  0 – однофидерный, без переключателя на автоматический режим
  1 – однофидерный, с переключателем на автоматический режим
  2 – однофидерный, без переключателя на автоматический режим, с контактами состояния на автоматическом выключателе
  3 – однофидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
  4 – двухфидерный, без переключателя на автоматический режим
  5 – двухфидерный, с переключателем на автоматический режим
  6 – двухфидерный, без переключателя на автоматический режим, с дополнительными контактами на автоматическом выключателе
  7 – двухфидерный, c переключателем на автоматический режим, с дополнительными контактами на автоматическом выключателе
  8 – трехфидерный, без переключателя на автоматический режим
  9 – трехфидерный, с переключателем на автоматический режим

XX

Исполнение по току (таблица 2)

7

Напряжение силовой цепи 380В

Х

Напряжение цепи управления: 4 - 220В, 7 - 380В

ХХ

при наличии 2-ого, 3-его фидеров (при различной мощности подключаемых двигателей) указывается их исполнение согласно таблице 2

УХЛ4

климатическое исполнение и категория размещения по ГОСТ 15150-69

Таблица 2

Тип ящика

Типовой индекс

Номинальный ток ящика, А

Диапозон регулирования Iном теплового реле, А

Рекомендуемая мощность двигателя, кВт

РУСМ5000

18

0.63

0.4-0.63

0.12



20

1

0.63-1

0.18, 0.24

22

1.6

1-1.6

0.37, 0.55



24

2.5

1.6-2.5

0.75

26

4

2.5-4

1.1, 1.5

28

6

4-6

2.2, 2.5

29

8

5.5-8

3

30

10

7-10

3.7, 4

31

13

9-13

5, 5.5

32

18

12-18

6.5, 7.5, 8

34

25

17-25

9, 11

35

32

23-32

12.5, 15

36

40

32-40

18.5

37

50

37-50

20, 22

38

65

48-65

25, 30

39

80

63-80

37, 40

40

93

80-93

45

41

136

106-136





42

160

136-160



Схемы электрические

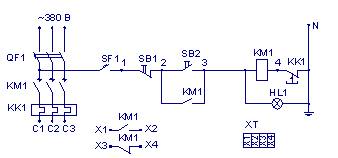

РУСМ5110
Однофидерный, нереверсивный, без переключателя на автоматический режим

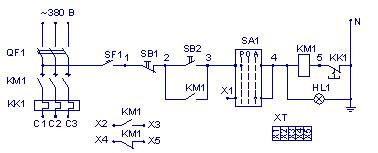

РУСМ5111
Однофидерный, нереверсивный, с переключателем на автоматический режим

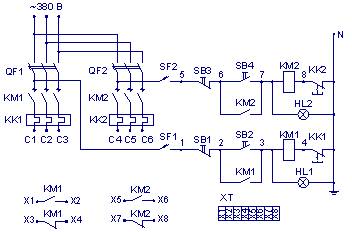

РУСМ5114
Двухфидерный, нереверсивный, без переключателей на автоматический режим

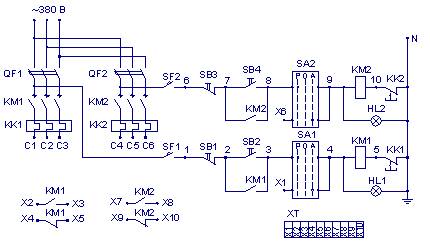

РУСМ5115
Двухфидерный, нереверсивный, с переключателями на автоматический режим

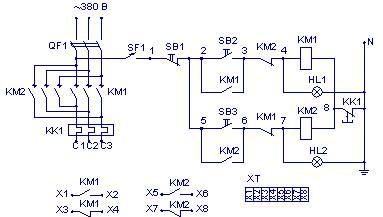

РУСМ5410
Однофидерный, реверсивный, без переключателя на автоматический режим

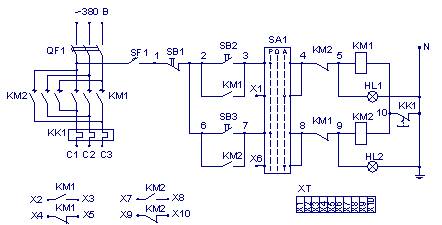

РУСМ5411
Однофидерный, реверсивный, с переключателем на автоматический режим

Габаритные размеры

Тип ящика

Габариты (ВхШхГ)

РУСМ5110-1874...4074 УХЛ4

  395х310х220

РУСМ5110-4174...4274 УХЛ4

  650х500х220

РУСМ5111-1874...4074 УХЛ4

  395х310х220

РУСМ5111-4174...4274 УХЛ4

  650х500х220

РУСМ5114-1874...3474 УХЛ4

  395х310х220

РУСМ5114-3574...4074 УХЛ4

  500х400х220

РУСМ5114-4174...4274 УХЛ4

  800х650х250

РУСМ5115-1874...3474 УХЛ4

  395х310х220

РУСМ5115-3574...4074 УХЛ4

  500х400х220

РУСМ5115-4174...4274 УХЛ4

  800х650х250

РУСМ5410-1874...3474 УХЛ4

  395х310х220

РУСМ5410-3574...4074 УХЛ4

  500х400х220

РУСМ5410-4174...4274 УХЛ4

  800х650х250

РУСМ5411-1874...3474 УХЛ4

  395х310х220

РУСМ5411-3574...4074 УХЛ4

  500х400х220

РУСМ5411-4174...4274 УХЛ4

  800х650х250
