Общие сведения

Компрессоры серии CSV с ременным приводом предназначены для постоянной эксплуатации с автоматической системой управления производительностью в зависимости от потребления сжатого воздуха. Это компрессоры с одноступенчатым винтовым блоком, смазываемым маслом. Резервуар для масла встроен непосредственно в блок компрессора.

Блок обеспечивает выполнение следующих функций: грубое сепарирование масла в корпусе, тонкое сепарирование, фильтрация масла, удержание минимального давления, фильтрация и регулировка всасываемого воздуха. Блок компрессора и электродвигатель крепятся к раме, которая упруго установлена на шасси компрессора при помощи резиновых пружин. Шасси представляет собой раму со съёмными панелями.

Технические характеристики компрессоров VMtec с ременным приводом

Тип	Макс. раб. давление, бар	Произв-ть, м³/ч	Мощн., кВт	Уровень шума, дБ	Присоед. размеры	Вес, кг	Габариты, мм
CSV 18,5 X	8	173	18,5	71	G 11/4	495	1515×890×1325
	10	151	18,5	71	G 11/4	495
	13	132	18,5	71	G 11/4	495
CSV 22 X	8	212	22	72	G 11/4	560	1515×890×1325
	10	188	22	72	G 11/4	560
	13	165	22	72	G 11/4	560
Подробнее →

Блок управления микропроцессора VMTEC

• Проверка эксплуатационных циклов;
• Переключение звезда-треугольник;
• Регулирование времени работы на холостом ходе;
• Контроль температуры масла;
• Контроль заданного давления;
• Контроль наработки часов;
• Возможный контроль 3 подобных компрессоров, управляемых электрическим сигналом;
• Возможное чередование очередности;
• Связь с основной системой управления через РТС-232 или РТС-485;
• Возможно удалённое управление и контроль (протокол TCP/IP или посредством сети GSM);
• Местная или удалённая визуализация операционных статусов компрессора с ведением истории.

Доступна также экономичная версия без блока управления и с контролирующим реле.

Контрольные устройства компрессора

• Вентиль минимального давления обеспечивает требуемое давление в системе смазки;
• Автоматический сброс обеспечивает снижение давления при остановке компрессора;
• Наполнительная и контрольная пробка для наполнения масла и контроля уровня масла;
• Панель управления с пользовательским интерфейсом;
• Главный выключатель компрессора;
• Возможность автоматического перезапуска и удалённого контроля центральной системой.

Оборудование, доступное только для серии X:

• Интеллектуальный алгоритм контроля, позволяющий автоматическое регулирование параметров компрессора;
• Аналоговые датчики давления выхода сжатого воздуха и температуры масла.

Аварийные устройства компрессора

• Аварийный вентиль избыточного давления на корпусе машины;
• Тепловая защита электродвигателей от сверхтоков;
• Тепловая защита, встроенная непосредственно в катушку электродвигателя.

Оборудование, доступное только для серии X:

• Предстартовое тестирование каждый час;
• Аналоговый датчик температуры масла.

Технические характеристики

Тип	Макс. раб. давление, бар	Произв-ть, м³/ч	Мощн., кВт	Уровень шума, дБ	Присоед. размеры	Вес, кг	Габариты, мм
CSV 18,5 X	8	173	18,5	71	G 11/4	495	1515×890×1325
	10	151	18,5	71	G 11/4	495
	13	132	18,5	71	G 11/4	495
CSV 22 X	8	212	22	72	G 11/4	560	1515×890×1325
	10	188	22	72	G 11/4	560
	13	165	22	72	G 11/4	560
CSV 37 X	8	335	37	74	G 11/2	770	1050×1500×1550
	10	300	37	74	G 11/2	770
	13	246	37	74	G 11/2	770
CSV 45 X	8	393	45	74	G 11/2	830	1050×1500×1550
	10	351	45	74	G 11/2	830
	13	304	45	74	G 11/2	830
CSV 55 X	8	504	55	74	G 2 I	1400	1210×1985×2000
	10	472	55	74	G 2 I	1400
	13	417	55	74	G 2 I	1400
CSV 75 X	8	718	75	74	G 2 I	1510	1210×1985×2000
	10	690	75	74	G 2 I	1510
	13	560	75	74	G 2 I	1510

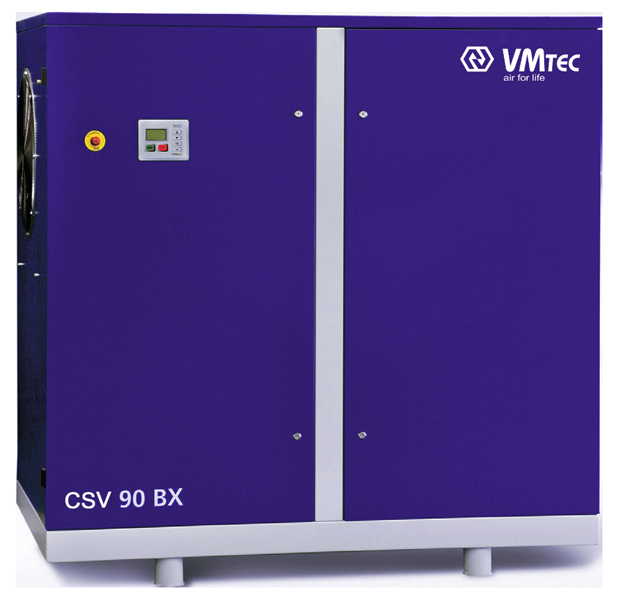

CSV 90 X	8	942	90	74	G 21/2	1990	1210×1985×2000
	10	822	90	74	G 21/2	1990
	13	720	90	74	G 21/2	1990
CSV 110 X	8	1104	110	74	G 21/2	2050	2365×1335×1750
	10	978	110	74	G 21/2	2050
	13	852	110	74	G 21/2	2050
CSV 132 X	8	1398	132	74	DN 80	3350	2265×1585×2005
	10	1248	132	74	DN 80	3350
	13	1068	132	74	DN 80	3350
CSV 160 X	8	1674	160	74	DN 80	3350	2265×1585×2005
	10	1506	160	74	DN 80	3350
	13	1302	160	74	DN 80	3350
CSV 200 X	8	2082	200	74	DN 100	4500	2265×1585×2005
	10	1830	200	74	DN 100	4500
	13	1482	200	74	DN 100	4500
CSV 250 X	8	2448	250	74	DN 100	5000	3100×1910×2145
	10	2226	250	74	DN 100	5000
	13	1902	250	74	DN 100	5000
CSV 315 X	8	2848	315	74	DN 100	5000	3100×1910×2145
	10	2626	315	74	DN 100	5000
	13	2202	315	74	DN 100	5000

Производительность компрессора — объёмное прохождение воздуха через нагнетающую горловину компрессора при абсолютном давлении и температуре на всасывании, т.е. 1 бар и 20°C. Количество остаточного масла 2–4 мг/м³. Класс защиты IP 54.
