Частотный преобразователь ESPA Speedrive, интегрированный в насос

Описание

Частотный преобразователь предназначен для работы с трехфазными электродвигателями. Частотное регулирование позволяет плавно разгонять насосы и регулировать их обороты, тем самым обеспечивать стабильное комфортное давление в широком диапазоне расходов. Speedrive непосредственно присоединяется к клеммной коробке электродвигателя. Имеет воздушное охлаждение. Поставляется с датчиком давления и адаптером электродвигателя.

Материалы

Основание выполнено из алюминия с защитным покрытием. Лицевая панель управления из полипропилена. Адаптер к электродвигателю из полиамида.

Электрические данные

Защита IP 55 Мощность у однофазных моделей 230 В от 0,75 кВт до 1,5 кВт
Мощность у трёхфазных моделей 380 В от 2,2 кВт до 4 кВ
Частота 50/ Гц
Имеет два входа для датчиков давления 4-20 мА

Характеристики

Программирование параметров происходит на цифровом дисплее с подсветкой. Speedrive обладает защитой от сухого хода, от перепадов напряжения, токовой защитой. Максимальная температура окружающей среды 40 С.

Сохранить в виде PDF (1,25Mb)

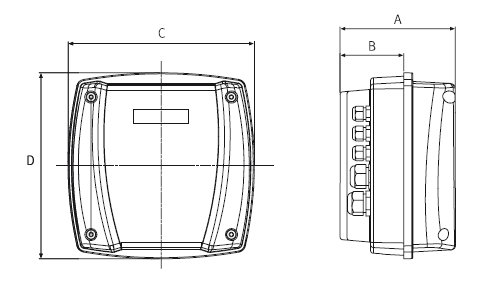

Размеры и вес

Modelo	A	В	С	D	Kg
Speed rive Ml	128	71	207	207	2
Speedrive M2	128	71	207	207	2,2
Speed rive Tl	142	85	207	207	2,2
Speedrive T2	142	85	207	207	2,4
Speedrive T3	142	85	207	207	2,5

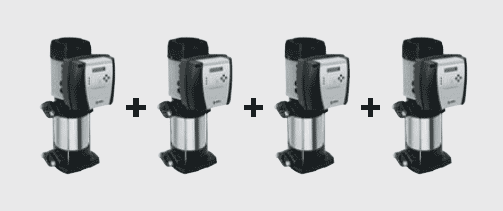

Speedrive может коммутироваться в группу до 4-х насосов

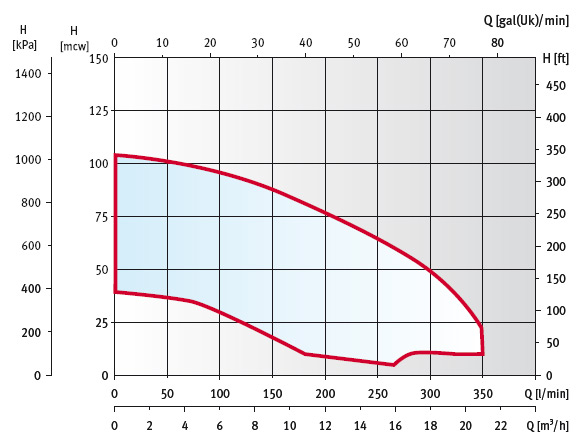

Рабочие характеристики (пример на системе СКЕ2 MULTI 35 )

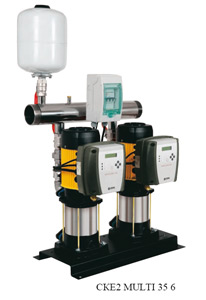

Размеры и вес модель высота длина ширина вес СКЕ2 MULTI 35 6 1040 600 440 58	Размеры и вес модель высота длина ширина вес СКЕ1 MULTI 35 6 505 207 310 27,3

Технические характеристики

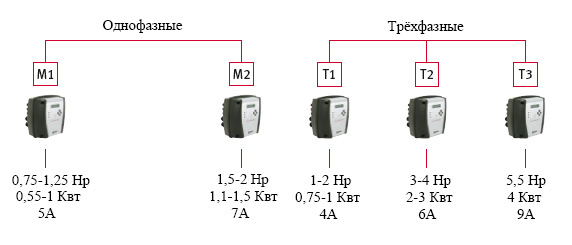

описание	однофазный	трёхфазный
	М1-М2	Т1-Т2-ТЗ
конфигурация	подключен к клемной коробке	подключен к клемной коробке
питание	однофазное 230 V	трехфазное 400 V
питание двигателя	трёхфазное 230 V	трехфазное 400 V
макс, ток А	5/7А	4/6/9А
охлаждение	воздушное	воздушное
постоянное давление	да	да
постоянный расход	програмнруется	програмнруется
две рабочие точки	програми руются	програмируются
защита от работы всухую	да	да
датчик давления	внешний   4-20 тА	внешний    4-20 тА
доп цифровой вход	1	1
доп аналоговый вход	1	1
вход для переключателя уровня	да	Да
РТС	опционально	опционально
внешний интерфейс	RS485	RS485
экран	подсветка	подсветка
доп реле	1 для сигнала тревоги	1 для сигнала тревоги
минимальная частота	регулируемая	регулируемая
блок разгона	1 комплект	1 комплект
блок торможения	1 комплект	1 комплект
регулируемое время остановки	да	да
доп реле конфигурации	да	да
макс кол-во управляемых насосов	до     4	до    4
