Тиристорные конденсаторные установки PFC-FT2-ST
  pea.ru » Конденсаторные установки » Тиристорные конденсаторные установки PFC-FT с фильтрами высших гармоник » Тиристорные конденсаторные установки PFC-FT2 с фильтрами высших гармоник » Тиристорные конденсаторные установки PFC-FT2-ST



Тиристорные конденсаторные установки PFC-FT2-ST - решение для запуска двигателей

Тиристорная фильтрованная конденсаторная установка PFC-FT2-ST - быстродействующая динамическая система компенсации реактивной мощности, работающая в реальном времени, с низко- и высоковольтными двигателями.

ЭКСКЛЮЗИВНАЯ ТЕХНОЛОГИЯ

  • Рентабельная быстродействующая компенсация реактивной мощности
  • Повышает общее качество энергии электрической сети
  • Предназначена для ограничения перепадов напряжения в соответствии с местными стандартами
  • Тиристорная коммутация без переходных процессов
  • Централизованный вариант компенсации запуска двигателей

ОБЗОР СИСТЕМЫ

Тиристорная фильтрованная конденсаторная установка PFC-FT2-ST - работающая в реальном времени динамическая система компенсации реактивной мощности, использующая проверенные промышленные технологии для новых решений, связанных с запуском мощных двигателей.

Спецификация

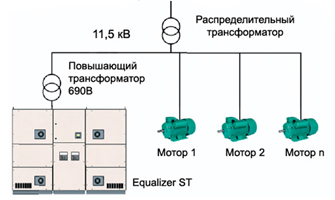

Низковольтная система, предназначенная для контроля реактивной энергии в МВ с понижающим трансформатором Первичная обмотка: не более 66кВ во вторичной обмотке: 690 Вольт (типовое)
Длительность пуска до 30 секунд
Относительная длительность включения 5%
Температура окружающей среды: от -10°C до 40°C
Конденсаторы С низкими потерями, самовосстанавливающиеся IEC 831-1/2
Класс защиты IP 20/ NEMA1 (Другие по запросу)
Конструкция Стальнолистовой корпус
Отделка покрытия Покрытие на основе порошковой эпоксидной смолы серое (RAL 7032)
Внутренние детали Коррозионно-стойкие алюм.-цинк.
Стандарты EMC EN 50081 -2 EN 61000-4-2/3/4/5 EN 50082-2 ENV 50204 EN 55011 ENV 50141
Нормы безопасности EN 61010-1, EN 60439, UL 508 (по заказу)

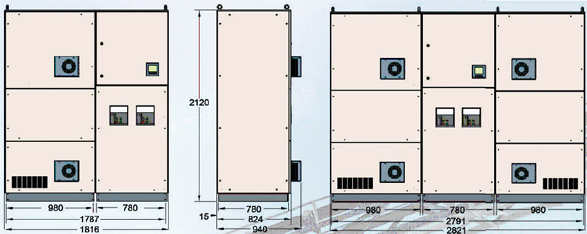

Габаритные размеры конденсаторной установки PFC-FT2-ST для пуска двигателей



Мощность установки                                                               Габаритные размеры (ширина x глубина x высота):
1.5-2.3 MВAр 1816x2120x940 мм
2.5 - 4.6 MВAр 2821 x 2120x940 мм
4.6-6.9 MВAр 4637 x 2120 x 940 мм
6.9-9.2 MВAр 5642 x2120 x940 мм
9.2-11.5 MВAр 7458 x2120 x940 мм
11.5-13.8 MВAр 8463 x 2120 x 940 мм
13.8-18.4 MВAр 11284 x 2120 x 940 мм
Имеются блоки большего размера
Примечание: приведенные размеры относятся только к тиристорным фильтрованным конденсаторным установкам для пуска двигателей PFC-FT2-ST и не включают вспомогательного оборудования, как то: понижающий трансформатор, высоковольтные коммутационные устройства и др.

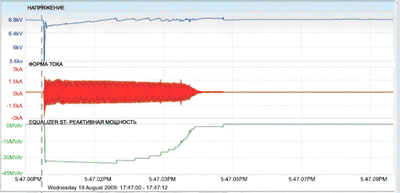

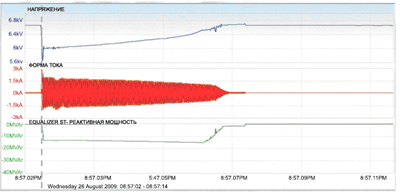

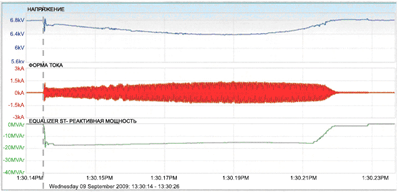

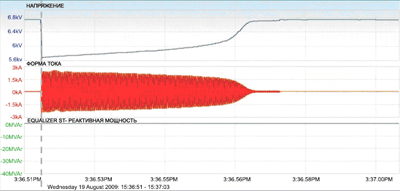

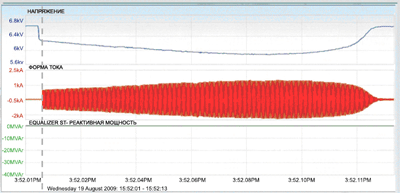

Технические характеристики тиристорных конденсаторных установок PFC-FT2-ST

  Прямое подключение Мягкий стартер 32 MВAр 12 MВAр Комбинация мягкий стартер + 12 MВAр
Длительность запуска 6.9 сек 11.1 сек 5.1 сек 6.2 сек 9.5 сек
Перепад напряжения -14.5% -12.0% -2.5% -10.0% -6%
Пусковой ток
(типичные значения)
100% 60-80% 50-60% 70-80% 30-50%
СКГv <2% 10% <1% <1% 6%
СКГi <2% 19% <1% <1% 20%
