Компенсация реактивной мощности, конденсаторные установки

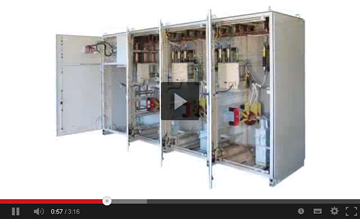

Применение автоматических конденсаторных установок КРМ позволяет снизить потребляемый из сети ток (на 30-50% в зависимости от действующего значения cos(φ)), практически свести к нулю оплату за реактивную энергию, значительно увеличить пропускную способность распределительной сети (наращивание потребляемой мощности предприятия без реконструкции энергосистемы) и ее надежность. Таким образом, эффективно «разгружается» электросеть, что позволяет снизить на 5-15% потребление активной энергии.
Основанная в 1993 году, НПО «ПРОМЭЛЕКТРОАВТОМАТИКА» является одним из крупнейших российских производителей и поставщиков оборудования и комплектующих для компенсации реактивной мощности. Имея колоссальный опыт в этой области, специалисты нашей компании смогут решить любые поставленные перед ними задачи, начиная от сбора и анализа параметров электросети предприятия и заканчивая сдачей объекта «под ключ».

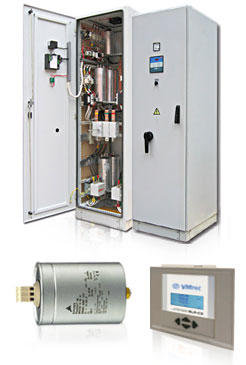

Применение конденсаторных установок КРМ-0,4 (УКМ-58), поставляемых НПО "ПромЭлектроАвтоматика" - эффективное решение вопросов энергосбережения и повышения недежности работы электрооборудования.

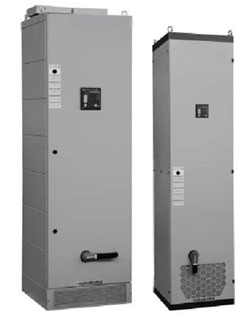

Предназначены для повышения значения коэффициента мощности Cos (φ) электроустановок промышленных предприятий и распределительных сетей напряжением 6 (10) кВ частоты 50 Гц.
Предназначены для компенсации реактивной мощности нескольких индуктивных нагрузок, присоединенных к одному распределительному устройству в электросети напряжением 0,4 кВ.
Тиристорные конденсаторные установки КРМТФ предназначены для компенсации реактивной мощности в сетях с высоким уровнем гармонических составляющих и быстроизменяющейся нагрузкой.
Тиристорная конденсаторная установка PFC-FT2-ST – это работающая в реальном времени динамическая система компенсации реактивной мощности, использующая проверенные промышленные технологии для новых решений, связанных с запуском мощных двигателей.
Комплексное решение проблемы Падения напряжения (перепады напряжения, пониженное напряжение). Разработан, чтобы преодолеть падения напряжения до 0.2 p.u и сохранить падение напряжения на уровне не ниже 85% с типичной продолжительностью до 3 секунд.
Предназначены для компенсации реактивной мощности (КРМ), в том числе для местной компенсации (подключение конденсаторов параллельно двигателям и т.п.).
Предназначены для использования в автоматических установках компенсации реактивной мощности. Обеспечивают автоматическое регулирование коэффициента мощности cos(φ) при отклонении значения от заданного.
Предназначены для использования в фильтрокомпенсирующих конденсаторных установках КРМФ и служат для защиты конденсаторных батарей от присутствующих в компенсируемой сети гармонических составляющих.
Конденсаторы VMtec позволяют решать все виды задач по компенсации реактивной мощности в сетях среднего напряжения, они оснащены разрядными резисторами, снижающими напряжение на выводах косинусного конденсатора до 75 В за 10 минут, и встроенными предохранителями.
Выключатели нагрузки предназначены для применения в шкафах
систем распределения энергии, комплектных трансформаторных
подстанциях и другом низковольтном оборудовании распределения и передачи
электроэнергии.
Прибор Elspec G4500 BLACKBOX Portable, с встроенной возможностью постоянной регистрации формы волны, является самым продвинутым анализатором качества электроэнергии на рынке.
Система анализа качества электроэнергии для трехфазных сетей идеально подходит для ежедневного использования при определении и анализе проблем, связанных с качеством электроэнергии.
Принцип работы автоматической КРМ состоит в поддержании значения коэффициента мощности потребителя на заданном уровне (примерно до 1) путем отслеживания в режиме реального времени изменений нагрузки и подключения/отключения необходимого числа конденсаторных батарей.
Основную нагрузку электросети современного промышленного предприятия составляют электрические машины (двигатели, трансформаторы, генераторы), для работы электромагнитных систем которых необходима реактивная энергия, которая, в свою очередь, предопределяет создание фазового сдвига (φ) между напряжением и током. При включении нагрузки из сети потребляется не только активная энергия, но и реактивная, что приводит к увеличению полной мощности в среднем на 20-25% по отношению к активной. Соотношение между полной и активной мощностью, выраженное через косинус угла φ, называется коэффициентом мощности cos(φ).
При незначительной нагрузке (холостой ход) фазовый сдвиг увеличивается, а коэффициент мощности cos(φ) уменьшается. Если не использовать компенсацию реактивной мощности, то итоговый коэффициент мощности всей энергосистемы будет минимален, а потребляемый из сети ток будет увеличиваться при той же потребляемой из сети активной мощности.
Для того, чтобы реактивная мощность не передавалась по сетям, а вырабатывалась в местах ее потребления, широко применяют автоматические установки компенсации реактивной мощности КРМ (УКМ58, УКРМ, АКУ), основными элементами которых являются конденсаторы. Установка КРМ – это электроприемник с емкостным током, который при работе формирует опережающую реактивную мощность для компенсации отстающей реактивной мощности, генерируемой индуктивной нагрузкой.
В зависимости от подключенного к сети оборудования применяют следующие установки компенсации реактивной мощности:
- автоматические низковольтные КРМ, УКМ58, УКРМ, АКУ;
- высоковольтные автоматические УКЛ56, УКЛ57 и нерегулируемые УКЛ, УКП;
- тиристорные конденсаторные установки КРМТ, УКМТ, АКУТ;
- фильтрокомпенсирующие конденсаторные установки КРМФ;
- тиристорные конденсаторные установки с фильтрацией высших гармоник КРМТФ.
