Купить Поверхностные центробежные насосы VMtec ALTERA (Германия) по лучшей цене
  pea.ru » Насосы » Насосы для воды VMtec (Германия) купить по лучшей цене » Купить Поверхностные центробежные насосы VMtec ALTERA (Германия) по лучшей цене
Добавить в закладки


Поверхностные центробежные насосы VMtec ALTERA

VMtec ALTERA

Купить

VMTEC ALTERA 3/6 18500 руб
VMTEC ALTERA 5/5 18500 руб
VMTEC ALTERA 5/6 23900 руб
VMTEC ALTERA 9/4 22600 руб

Малошумный поверхностный центробежный многоступенчатый насос для воды VMtec ALTERA производства Германии имеет корпус и рабочии колеса из нержавеющей стали и представляет собой современное и надежное оборудование для водоснабжения, в котором сочетаются последние инновации в области производства стали и самые передовые технологии конструирования электродвигателей, что является несомненным преимуществом в современных экономических условиях, где энергоэффективность оборудования занимает далеко не последнее место. В этих моделях применяется электродвигатель тяжелого промышленного исполнения с увеличенным моторесурсом. Линейка ALTERA включает в себя широкий модельный ряд центробежных насосов поверхностного типа с производительностью до 15 куб.м/час и максимальным напором до 100 м.

На базе насосов VMtec ALTERA выпускается линейка насосных стации VMtec ALTERA AUTO. Отличительная особенность: наличие специального блока автоматики Press-Tech S.

Назначение поверхностных центробежных насосов

Модельный ряд поверхностных центробежных насосов ALTERA предназначен для подачи чистой и слабозагрязненной воды в системах полива и водоснабжения, так же может работать в составе автоматических насосных станций с частотными преобразователями и блоками управления presscontrol 1,5 и presscontrol 2,2.

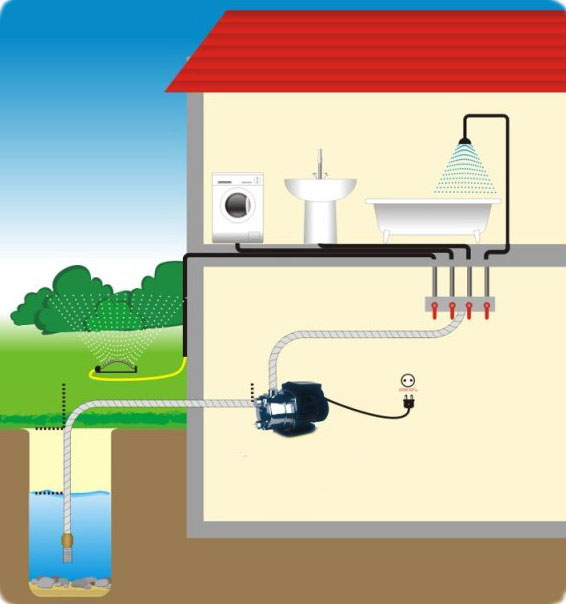

Применение поверхностного центробежного насоса Преимущества насосов ALTERA

  • Бесшумная работа
  • Высокая надежность
  • Тепловая защита двигателя
  • Длительный срок службы
  • Отличное качество используемых материалов
  • Экономичность в работе
  • Не требует обслуживания
Области применения поверхностных центробежных насосов
  • Системы с большим количеством фильтров
  • Водоснабжение дома
  • Полив
  • Для систем повышения давления
  • Для систем орошения
  • Наполнение резервуаров и бассейнов

Купить Поверхностные насосы для воды



Технические характеристики поверхностных центробежных насосов

Поверхностные центробежные насосы ALTERA производятся в различных модификациях и имеют следующие обозначения:

Технические данные
ALTERA VMEH 3
ALTERA VMEH 5
ALTERA VMEH 9
Производительность, max (м3/ч)
5,0
8,0
15,0
Напор, max (м)
101
104,5
71
Потребляемая мощность, Р1, кВт
от 0,33 до 1,5 кВт
от 0,45 до 1,85 кВт
от 0,75 до 2,2 кВт
Высота всасывания
до 9 м
Исполнение по току: напряжение / частота

однофазное: 1~220-240В / 50Гц для насосов с маркировкой М и T
трехфазное: 3~380420В / 50Гц для насосов без маркировки М и MN

Номинальные обороты двигателя
2900 об/мин
Степень защиты / класс изоляции
IP 55 / F
Режим работы мотора
S1
Встроенная тепловая защита
во всех однофазных насосах
Уровень шума dB, max
56
58
59
Охлаждение мотора
внешнее за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max
110°С / 50°С
Давление, выдерживаемое корпусом, max
6 bar
6 bar
10 bar
Материалы
Корпус насоса
нерж. сталь AISI 304
Корпус двигателя
чугун
Рабочие колеса
нерж. сталь AISI 304
Диффузоры
нерж. сталь AISI 304
Вал
нерж. сталь AISI 420
Тип уплотнения вала, материалы
графит / керамика / EPDM
Патрубки
B - бронза, PP - чугун

Конструктивные особенности поверхностных центробежных насосов серии ALTERA

Поверхностный центробежный насос VMtec имеет ряд преимуществ перед другими производителями насосного оборудования. При изготовлении рабочих колес поверхностных центробежных насосов ALTERA применяется лазерная сварка, поэтому они имеют минимальную сварочную деформацию, малую ширину шва и большую механическую прочность.

Для изготовления корпуса насоса, корпуса двигателя, диффузоров, рабочих колес, патрубков используется нержавеющая сталь AISI 304 применяемая для создания всех моделей, которые выпускаются в стандартном исполнении с торцевыми уплотнениями стойкими к нагреву и замерзанию.

Для надёжной защиты от поражения электрическим током во всех моделях насоса ALTERA соединения находятся в герметично закрытом корпусе со степенью защиты IP55 для избежания попадания струй воды на токопроводящие части.

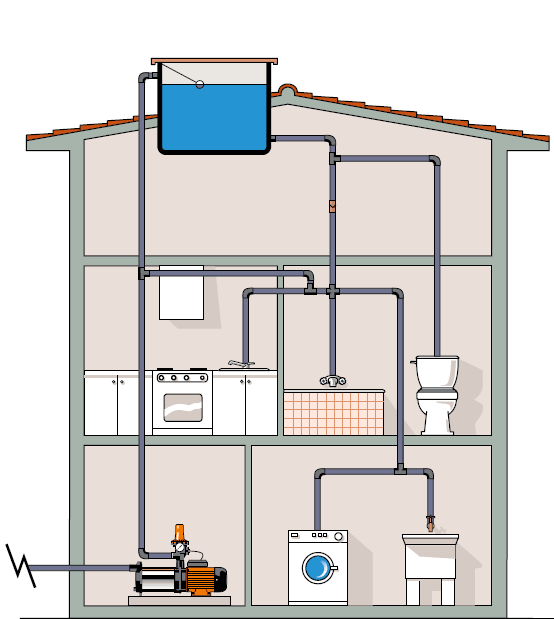

Схема установки поверхностного центробежного насоса

Модельный ряд VMtec ALTERA VMEH 3

Модель Напряжение

Мощность,
кВт

Производительность, max (м3/ч) Напор,
max (м)
Рекомендованная розничная цена
ALTERA VMEH 3/2 M 220В (1 фаза)
0,33
5,0
22
245,17 €
ALTERA VMEH 3/2 T 380В (3 фазы)
0,33
5,0
22
245,17 €
ALTERA VMEH 3/3 M 220В (1 фаза)
0,45
5,0
34
253,87 €
ALTERA VMEH 3/3 T 380В (3 фазы)
0,45
5,0
34
253,87 €
ALTERA VMEH 3/4 M 220В (1 фаза)
0,55
5,0
45
268,30 €
ALTERA VMEH 3/4 T 380В (3 фазы)
0,55
5,0
45
268,30 €
ALTERA VMEH 3/5 M 220В (1 фаза)
0,75
5,0
55
291,38 €
ALTERA VMEH 3/5 T 380В (3 фазы)
0,75
5,0
55
291,38 €
ALTERA VMEH 3/6 M 220В (1 фаза)
0,9
5,0
67
331,77 €
ALTERA VMEH 3/6 T 380В (3 фазы)
0,9
5,0
67
331,77 €
ALTERA VMEH 3/7 M 220В (1 фаза)
1,1
5,0
78
369,27 €
ALTERA VMEH 3/7 T 380В (3 фазы)
1,1
5,0
78
369,27 €
ALTERA VMEH 3/8 M 220В (1 фаза)
1,3
5,0
90
450,05 €
ALTERA VMEH 3/8 T 380В (3 фазы)
1,3
5,0
90
450,05 €
ALTERA VMEH 3/9 T 380В (3 фазы)
1,5
5,0
101
496,21 €

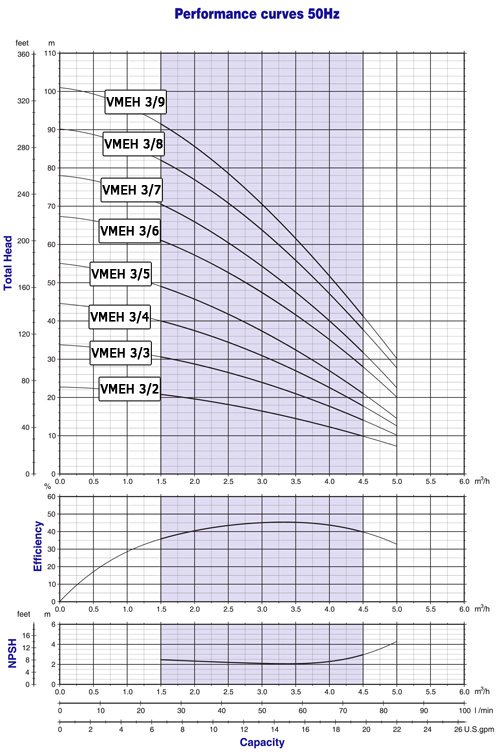

Кривые эффективности ALTERA VMEH 3

Модельный ряд VMtec ALTERA VMEH 5

Модель Напряжение

Мощность,
кВт

Производительность, max (м3/ч) Напор,
max (м)
Рекомендованная розничная цена
ALTERA VMEH 5/2 M 220В (1 фаза)
0,45
8,0
23,5
250,99 €
ALTERA VMEH 5/2 T 380В (3 фазы)
0,45
8,0
23,5
250,99 €
ALTERA VMEH 5/3 M 220В (1 фаза)
0,55
8,0
34,5
262,53 €
ALTERA VMEH 5/3 T 380В (3 фазы)
0,55
8,0
34,5
262,53 €
ALTERA VMEH 5/4 M 220В (1 фаза)
0,9
8,0
46,5
297,15 €
ALTERA VMEH 5/4 T 380В (3 фазы)
0,9
8,0
46,5
297,15 €
ALTERA VMEH 5/5 M 220В (1 фаза)
1,1
8,0
58
331,77 €
ALTERA VMEH 5/5 T 380В (3 фазы)
1,1
8,0
58
331,77 €
ALTERA VMEH 5/6 M 220В (1 фаза)
1,3
8,0
70
426,97 €
ALTERA VMEH 5/6 T 380В (3 фазы)
1,3
8,0
70
426,97 €
ALTERA VMEH 5/7 M 220В (1 фаза)
1,5
8,0
81
476,02 €
ALTERA VMEH 5/7 T 380В (3 фазы)
1,5
8,0
81
476,02 €
ALTERA VMEH 5/8 M 220В (1 фаза)
1,85
8,0
92,5
519,89 €
ALTERA VMEH 5/8 T 380В (3 фазы)
1,85
8,0
92,5
519,89 €
ALTERA VMEH 5/9 T 380В (3 фазы)
1,85
8,0
104,5
576,99 €

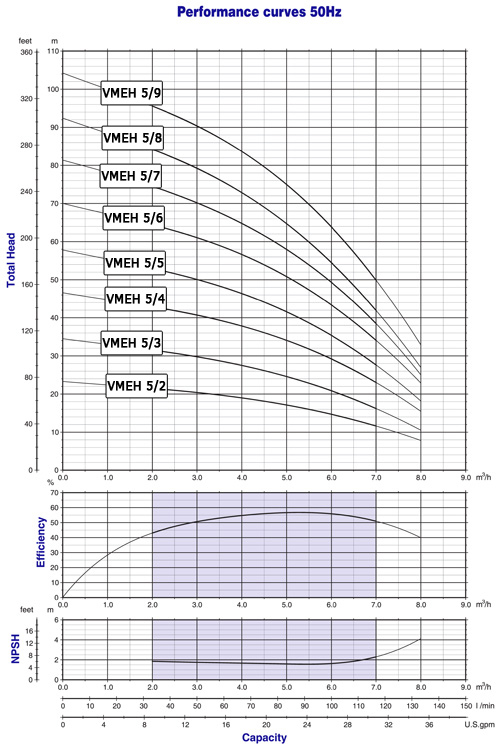

Кривые эффективности ALTERA VMEH 5

Модельный ряд VMtec ALTERA VMEH 9

Модель Напряжение

Мощность,
кВт

Производительность, max (м3/ч) Напор,
max (м)
Рекомендованная розничная цена
ALTERA VMEH 9/2 M 220В (1 фаза)
0,75
15,0
23,5
291,38 €
ALTERA VMEH 9/2 T 380В (3 фазы)
0,75
15,0
23,5
291,38 €
ALTERA VMEH 9/3 M 220В (1 фаза)
1,1
15,0
35,5
323,12 €
ALTERA VMEH 9/3 T 380В (3 фазы)
1,1
15,0
35,5
323,12 €
ALTERA VMEH 9/4 M 220В (1 фаза)
1,5
15,0
48
403,89 €
ALTERA VMEH 9/4 T 380В (3 фазы)
1,5
15,0
48
403,89 €
ALTERA VMEH 9/5 T 380В (3 фазы)
1,85
15,0
59
451,86 €
ALTERA VMEH 9/6 T 380В (3 фазы)
2,2
15,0
71
535,37 €

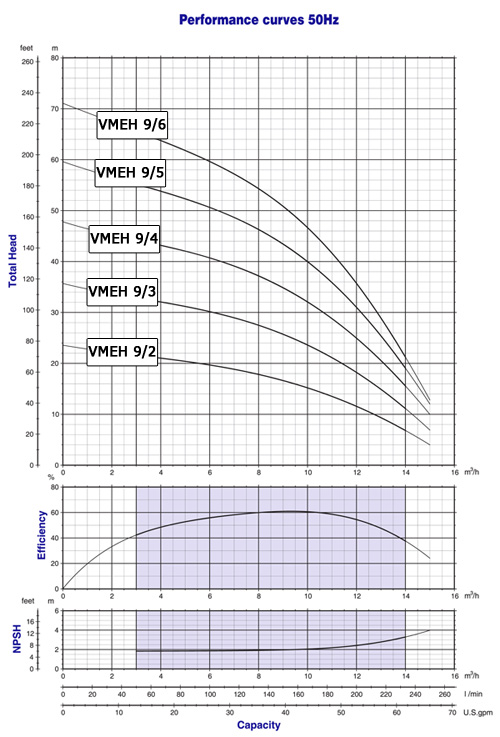

Кривые эффективности ALTERA VMEH 9

Модельный ряд VMtec ALTERA VMEH 15

График производительности

Таблица производительности

Марка насоса Кол-во ступеней кВт лс Q = подача
Трехфазный 380В (50 Гц) л/мин 133 150 167 183 233 267 300 333 367 417
м3/час 8 9 10 11 14 16 18 20 22 25
ALTERA VMEH 15/2T 2 1.5 2 Н, u 26 25,5 25,5 25 23 21,5 19,5 17,5 14,5 9,5
ALTERA VMEH 15/3T 3 2.2 3 39,5 39 38 37,5 34,5 32,5 29,5 26 22 14,5
ALTERA VMEH 15/4T 4 3 4 53 52 51,5 50,5 47 44 40 35,5 30 20
ALTERA VMEH 15/5T 5 4 5.5 65,5 64,5 63,5 62,5 57,5 54 49 43,5 36,5 24
ALTERA VMEH 15/6T 6 5.5 7.5 79,5 78 77 75,5 71 67 61,5 54 46 31,5
ALTERA VMEH 15/7T 7 5.5 7.5 92 90,5 89 87,5 82 77,5 70,5 62 52,5 36

Технические характеристики

Модель насоса Кол-во ступеней Потребляемая мощность Мощность мотора Внутренний конденсатор Номинальный ток
Однофазный 220-240В 50 Гц Трехфазный 380-415В 50 Гц кВт л.с. кВт мкФ В Однофазный 220-240В 50 Гц Трехфазный
220-240В 50Гц 380-415В 50 Гц
-------------- VMEH 15/2Т 2 1,5 2 1,71 - - - 5,7 3,3
-------------- VMEH 15/3Т 3 2,2 3 2,55 - - - 8,3 4,8
-------------- VMEH 15/4Т 4 3 4 3,38 - - - 11,4 6,6
-------------- VMEH 15/5Т 5 4 5,5 4,22 - - - 13,2 7,6
-------------- VMEH 15/6Т 6 5,5 7,5 5,13 - - - 15,2 8,8
-------------- VMEH 15/7Т 7 5,5 7,5 5,91 - - - 17 9,8

Спецификация

  • Асинхронный 2-х полюсный двигатель с внешней вентиляцией;
  • Класс изоляции F;
  • Класс защиты IP55;
  • Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц;
  • Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии;
  • Для трехфазной версии тепловая защита должна быть предусмотрена потребителем;
  • Присоединения для входа (DNA) 1 для ALTERA VMEH 15 1 /4 ”
  • Присоединение для выхода (DNM) 1" для ALTERA VMEH 15
Перекачиваемая жидкость Тип жидкости Чистая вода, раствор гликоля, умеренно агрессивные жидкости и умеренно вязкие жидкости
Максимальная температура[C°] + 110
Минимальная температура[C°] - 15
Макс. концентрация хлора 550 ppm
Максимальное рабочее давление [МПа] 1
Патрубки VMEH 15 Dn1 Rp1” 1/2 Dn1 Rp1” 1/4
Материалы Корпус EN 1.4301 (AISI 304)
Рабочие колеса EN 1.4301 (AISI 304)
Кожух EN 1.4301 (AISI 304)
Уплотнительное кольцо EPDM
Крышка корпуса EN 1.4301 (AISI 304)
Уплотнение Керамика/Графит/EPDM
Кольцо-вкладыш EN 1.4301 (AISI 304) + PTFE
Вал EN 1.4301 (AISI 304)
Кронштейн Литой алюминий
Проверялся по стандарту ISO 9906 A
Модель насоса Размеры Упаковка, вес кг
Трехфазный 380-415V 50Hz A мм E мм F мм G мм DN1 DN2 ØB мм H мм H1 мм L1 мм L2 мм L3 мм M мм N мм N1 мм Трехфазный
VMEH 15/2T 144 344 488 124 Rp 2" Rp 1" ½ 162 224 100 113,1 129,1 20
VMEH 15/3T 144 388,5 532,5 131 179 231 100 113,1 172,6 24,5
VMEH 15/4T 192 388,5 580,5 131 179 231 100 113,1 172,6         28,5
VMEH 15/5T 240 397 637 146 194 246 100 150,2   279,2 170 160 192 35,5
VMEH 15/6T 288 412 700 151 218 263 112 151,7   328,7 180 190 220 47,5
VMEH 15/7T 336 412 748 151 218 263 112 151,7   376,7 180 190 220 48,5

Модельный ряд VMtec ALTERA VMEH 20

График производительности

Таблица производительности

Марка насоса Кол-во ступеней кВт лс Q = подача
Трехфазный 380В (50 Гц) л/мин 133 150 167 183 233 267 300 333 367 417 467
м3/час 8 9 10 11 14 16 18 20 22 25 28
ALTERA VMEH 20/2T 2 2.2 3 Н, u 28,5 28 27,5 27 26 25 24 22,5 20,5 16,5 12
ALTERA VMEH 20/3T 3 3 4 43 42,5 41,5 41 39,5 38 36,5 34,5 31,5 25,5 19
ALTERA VMEH 20/4T 4 4 5,5 58 57 56 55,5 53,5 51,5 49,5 46,5 42,5 34,5 26
ALTERA VMEH 20/5T 5 5,5 7.5 72,5 71,5 70,5 69,5 67 64,5 62 58,5 53,5 43,5 32,5

Технические характеристики

Модель насоса Кол-во ступеней Потребляемая мощность Мощность мотора Внутренний конденсатор Номинальный ток
Однофазный 220-240В 50 Гц Трехфазный 380-415В 50 Гц кВт л.с. кВт мкФ В Однофазный 220-240В 50 Гц Трехфазный
220-240В 50Гц 380-415В 50 Гц
-------------- VMEH 20/2Т 2 2,2 3 2,35 - - - 8 4,6
-------------- VMEH 20/3Т 3 3 4 3,64 - - - 11,6 6,7
-------------- VMEH 20/4Т 4 4 5,5 4,57 - - - 14 8,1
-------------- VMEH 20/5Т 5 5,5 7,5 5,79 - - - 16,6 9,6

Спецификация

  • Асинхронный 2-х полюсный двигатель с внешней вентиляцией;
  • Класс изоляции F;
  • Класс защиты IP55;
  • Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ± 10% 50 Гц;
  • Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии;
  • Для трехфазной версии тепловая защита должна быть предусмотрена потребителем;
  • Присоединения для входа (DNA) 1 для ALTERA VMEH 20 1 /4 ”
  • Присоединение для выхода (DNM) 1" для ALTERA VMEH 20
Перекачиваемая жидкость Тип жидкости Чистая вода, раствор гликоля, умеренно агрессивные жидкости и умеренно вязкие жидкости
Максимальная температура[C°] + 110
Минимальная температура[C°] - 15
Макс. концентрация хлора 550 ppm
Максимальное рабочее давление [МПа] 1
Патрубки VMEH 20 Dn1 Rp1” 1/2 Dn1 Rp1” 1/4
Материалы Корпус EN 1.4301 (AISI 304)
Рабочие колеса EN 1.4301 (AISI 304)
Кожух EN 1.4301 (AISI 304)
Уплотнительное кольцо EPDM
Крышка корпуса EN 1.4301 (AISI 304)
Уплотнение Керамика/Графит/EPDM
Кольцо-вкладыш EN 1.4301 (AISI 304) + PTFE
Вал EN 1.4301 (AISI 304)
Кронштейн Литой алюминий
Проверялся по стандарту ISO 9906 A


Модель насоса Размеры Упаковка, вес кг
Трехфазный 380-415V 50Hz A мм E мм F мм G мм DN1 DN2 ØB мм H мм H1 мм L1 мм L2 мм L3 мм M мм N мм N1 мм Трехфазный
VMEH 20/2T 144 388,5 532,5 131 Rp 2" Rp 1" ½ 179 231 100 113,1 172,6 24,5
VMEH 20/3T 144 388,5 532,5 131 179 231 100 113,1 172,6 27,5
VMEH 20/4T 192 397 589 146 194 246 100 150,2 231,2 170 160 192 34,5
VMEH 20/5T 240 412 652 151 218 263 112 151,7   280,7 180 190 220 46






Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел насосного оборудования
  • (495) 229-85-86 (многоканальный)

  •
    (495)  956-7100
    234-0183
    (499)  265-2890
    265-3180 (доб. 504)

  • Технический консультант:
    Росляков Олег Викторович

    (495)229-85-86 (добавочный 241)

  • Технический консультант:
    Филиппов Константин Генадьевич

    (495)229-85-86 (добавочный 250)

  • Представительства в регионах:
    603005,г.Н.Новгород, ул. Пискунова 59, офис 205.
    тел.: +7 925 090-84-32
    prolezhaev@pea.ru

  • pumps@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2017 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Сбт 23 Сен 2017 06:33:07
tt7495bt8v475ytg65y@pea.ru
