Установка повышения давления Wilo SiBoost Smart 1 Helix VE
  pea.ru » Насосы » Установки повышения давления » Установка повышения давления Wilo SiBoost Smart 1 Helix VE
Добавить в закладки


Установка повышения давления Wilo SiBoost Smart 1 Helix VE

Wilo SiBoost Smart 1 Helix VE
Wilo SiBoost Smart 1 Helix VE

Установка повышения давления Wilo SiBoost Smart 1 Helix VE с 1 нормальновсасывающим вертикальным высоконапорным центробежным насосом с сухим ротором, со встроенным регулятором частоты вращения.

Применение:

  • Обеспечение автоматического водоснабжения при подаче воды из сети центрального водоснабжения или накопительного резервуара
  • Перекачивание химически нейтральных, не содержащих абразивных и длинноволокнистых включений жидкостей: питьевой воды без осаждающихся веществ, горячей питьевой воды, охлаждающей воды, воды для пожаротушения и т. д.

Обозначение:

Например: Wilo SiBoost-Smart 1Helix VE 1004
SiBoost-SmartКомпактная установка повышения давления со встроенным регулятором частоты вращения
1Количество насосов
Helix VEСерия насосов
MVIEСерия насосов
10Номинальный объемный расход одного насоса [м3/ч] [м3/ч]
04Количество секций одинарного насоса

Преимущества:

  • Использование высоконапорного центробежного насоса серии Helix VE из нержавеющей стали, а также встроенного частотного преобразователя с воздушным охлаждением обеспечивает высокую надежность установки.
  • Гидравлика насоса в сочетании со стандартными моторами, равноценными IE2
  • Широкий диапазон регулирования частоты частотного преобразователя от 25 до 60 Гц
  • Встроенные датчики PTC обеспечивают полную защиту мотора

Технические характеристики Wilo SiBoost Smart 1 Helix VE:

  • Подключение: 3~400 В ± 10%, 50 Гц; 3~380/440 В ±10 %, 60 Гц
  • Температура перекачиваемой жидкости: макс. 50°C (по запросу 70°C)
  • Температура окружающей среды: 40 °C
  • Рабочее давление: 16 бар (по запросу – 25 бар)
  • Входное давление: 10 бар
  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления: R 1¼" - R 1½"
  • Номинальный внутренний диаметр для подсоединения со стороны подачи: Rp 1¼" - Rp 2"
  • Диапазон частоты вращения: 1500 - 3700 об/мин
  • Класс защиты: IP 54
  • Предохранители: А, AC3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения

Оснащение

  • 1 насос серии Helix VE со стандартным двигателем, эквивалентным IE2, и бесступенчатым регулированием посредством встроенного частотного преобразователя
  • Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Устойчивые к коррозии детали, контактирующие с перекачиваемой средой
  • Система трубопроводов из нержавеющей стали 1.4301
  • Запорная арматура, напорная сторона
  • Обратный клапан, напорная сторона
  • Мембранный напорный бак 8 л, PN16, напорная сторона
  • Манометр, напорная сторона
  • Манометр и защита от сухого хода, всасывающая сторона (опция)

Описание

  • Фундаментная рама: оцинкованная сталь, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов. Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: 1 насос серий Helix VE 4 – Helix VE 52
  • Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 до 60 Гц
  • Все детали насоса, контактирующие с перекачиваемой средой, выполнены для серий Helix V 4 - Helix V 16 из нержавеющей стали, для серий Helix V 22 - Helix V 52 — из нержавеющей стали/серого чугуна с катафоретическим покрытием; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
  • Арматура: насос с напорной и всасывающей стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, клапаном обратного течения с допуском DVGW/KTW
  • Мембранный напорный бак: 8 л/PN16, расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов (допуск DVGW/KTW)
  • Запорный шаровой кран, система опорожнения и арматура расхода с допуском DVGW/KTW согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, на стороне конечного давления, для задействования частотного преобразователя
  • Материалы

    Helix VE 4 ― Helix VE 16

    • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
    • Корпус насоса из нержавеющей стали 1.4301
    • Вал из нержавеющей стали 1.4057
    • 1.4404 защитная втулка вала
    • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
    • Система трубопроводов из нержавеющей стали 1.4301

    Helix VE 22 ― Helix VE 52

    • Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
    • Корпус насоса из серого чугуна EN‐GJL 250 с катафоретическим покрытием
    • Вал из нержавеющей стали 1.4057
    • 1.4404 защитная втулка вала
    • Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
    • Система трубопроводов из нержавеющей стали 1.4301

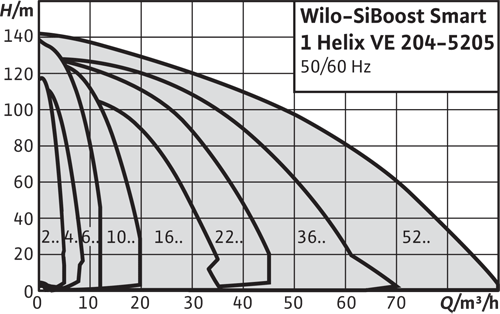

    Wilo SiBoost Smart 1 Helix VE

    Установка повышения давления Wilo SiBoost Smart 1 Helix VE монтируется на заводе-изготовителе, проверяется на безотказность работы и герметичность, готова к подключению.

Тип Подключение к сети Число секций Мощность (м3/ч) Давление (бар) Вес (m / кг) Арт.-№
SiBoost Smart 1 Helix VE 403 3~380/400/440 В, 50/60 Гц 3 8 PN 16 49 2537322
SiBoost Smart 1 Helix VE 404 3~380/400/440 В, 50/60 Гц 4 8 PN 16 52 2537357
SiBoost Smart 1 Helix VE 405 3~380/400/440 В, 50/60 Гц 5 8 PN 16 52 2537626
SiBoost Smart 1 Helix VE 407 3~380/400/440 В, 50/60 Гц 7 8 PN 16 62 2537323
SiBoost Smart 1 Helix VE 410 3~380/400/440 В, 50/60 Гц 10 8 PN 16 64 2537627
SiBoost Smart 1 Helix VE 602 3~380/400/440 В, 50/60 Гц 2 12 PN 16 52 2537324
SiBoost Smart 1 Helix VE 603 3~380/400/440 В, 50/60 Гц 3 12 PN 16 53 2537628
SiBoost Smart 1 Helix VE 604 3~380/400/440 В, 50/60 Гц 4 12 PN 16 63 2537325
SiBoost Smart 1 Helix VE 606 3~380/400/440 В, 50/60 Гц 6 12 PN 16 65 2537629
SiBoost Smart 1 Helix VE 608 3~380/400/440 В, 50/60 Гц 8 12 PN 16 88 2537326
SiBoost Smart 1 Helix VE 611 3~380/400/440 В, 50/60 Гц 11 12 PN 16 91 2537630
SiBoost Smart 1 Helix VE 1002 3~380/400/440 В, 50/60 Гц 2 20 PN 16 58 2537652
SiBoost Smart 1 Helix VE 1003 3~380/400/440 В, 50/60 Гц 3 20 PN 16 67 2537327
SiBoost Smart 1 Helix VE 1004 3~380/400/440 В, 50/60 Гц 4 20 PN 16 68 2537653
SiBoost Smart 1 Helix VE 1005 3~380/400/440 В, 50/60 Гц 5 20 PN 16 90 2537328
SiBoost Smart 1 Helix VE 1006 3~380/400/440 В, 50/60 Гц 6 20 PN 16 91 2537654
SiBoost Smart 1 Helix VE 1009 3~380/400/440 В, 50/60 Гц 9 20 PN 16 131 2537655
SiBoost Smart 1 Helix VE 1602 3~380/400/440 В, 50/60 Гц 2 31 PN 16 75 2537656
SiBoost Smart 1 Helix VE 1603/3kW 3~380/400/440 В, 50/60 Гц 3 31 PN 16 99 2537329
SiBoost Smart 1 Helix VE 1603 3~380/400/440 В, 50/60 Гц 3 31 PN 16 100 2537657
SiBoost Smart 1 Helix VE 1605 3~380/400/440 В, 50/60 Гц 5 31 PN 16 127 2537658
SiBoost Smart 1 Helix VE 1606 3~380/400/440 В, 50/60 Гц 6 31 PN 16 132 2537659
SiBoost Smart 1 Helix VE 2202-3 3~380/400/440 В, 50/60 Гц 2 40 PN 16 129 2540873
SiBoost Smart 1 Helix VE 2202-4 3~380/400/440 В, 50/60 Гц 2 40 PN 16 129 2540874
SiBoost Smart 1 Helix VE 2203 3~380/400/440 В, 50/60 Гц 3 40 PN 16 148 2540875
SiBoost Smart 1 Helix VE 2204 3~380/400/440 В, 50/60 Гц 4 40 PN 16 154 2540876
SiBoost Smart 1 Helix VE 2205 3~380/400/440 В, 50/60 Гц 5 40 PN 16 287 2540877
SiBoost Smart 1 Helix VE 3602-5,5 3~380/400/440 В, 50/60 Гц 2 55 PN 16 159 2540878
SiBoost Smart 1 Helix VE 3602-7,5 3~380/400/440 В, 50/60 Гц 2 55 PN 16 163 2540879
SiBoost Smart 1 Helix VE 3604 3~380/400/440 В, 50/60 Гц 4 55 PN 16 321 2540880
SiBoost Smart 1 Helix VE 3605 3~380/400/440 В, 50/60 Гц 5 55 PN 16 326 2540881
SiBoost Smart 1 Helix VE 5202 3~380/400/440 В, 50/60 Гц 2 80 PN 16 190 2540882
SiBoost Smart 1 Helix VE 5203 3~380/400/440 В, 50/60 Гц 3 80 PN 16 340 2540883
SiBoost Smart 1 Helix VE 5204 3~380/400/440 В, 50/60 Гц 4 80 PN 16 355 2540884
SiBoost Smart 1 Helix VE 5205 3~380/400/440 В, 50/60 Гц 5 80 PN 16 372 2540885
