Насосные установки повышения давления ESPA управляемые блоком Controlvar с частотным  преобразователем серии CONTROLVAR
  pea.ru » Насосы » Насосы ESPA » Насосные установки повышения давления ESPA управляемые блоком Controlvar с частотным преобразователем серии CONTROLVAR
Добавить в закладки


Насосные установки повышения давления ESPA управляемые блоком Controlvar с частотным преобразователем серии Controlvar

Назначение

Для подачи чистой воды без абразивных и длинноволокнистых включений. Применяются для обеспечения стабильного давления в системах водоснабжения промышленного и бытового назначения.

Компактный блок CONTROLVAR управляет установкой от одного до трех насосов, монтируется непосредственно на напорный патрубок одного из насосов и обеспечивает комплексную защиту электродвигателей.

Установка отвечает всем современным требованиям:
  • компактный блок CONTROLVAR заменяет громоздкие шкафы управления, датчики - объединяя необходимые функции
  • CONTROLVAR способен управлять установкой от одного до трех насосов
  • CONTROLVAR монтируется непосредственно на напорный патрубок одного из насосов
  • блок обеспечивает комплексную защиту электродвигателей
  • настройка прибора осуществляется с помощью четырех кнопок
  • CONTROLVAR обеспечивает на выходе установки постоянное заданное давление путём автоматического подключения требуемого количества насосов и частотного управления одним из них
  • частотный преобразователь находящийся в корпусе регулирует обороты насоса для обеспечения стабильного давления.
Технические характеристики:
  • модель 3010 - для управления от 1-го до 3-х насосов
  • LCD дисплей для индикации режимов работы насосов и параметров конфигурации оборудования
  • LED индикаторы показывают наличие напряжения, работу насосов и режим срабатывания защиты от работы без воды
  • возможность подключения приборов, для случаев аварийного управления (реле давления, датчики уровня и т.п.)
  • защита от работы без воды
  • напряжение в сети - 3~380/400В, 50Гц
  • напряжение насосов - 3~230/400В, 50Гц
  • максимальный рабочий ток насосов: насос 1: 10A (подключение треугольник) насос 2: 5А (подключение звезда) насос 3: 5А (подключение звезда)
  • максимальная температура воды/окруж. среды -400С/500С
  • максимальное давление создаваемое одним насосом 10 bar
  • максимальный расход подаваемый одним насосом 15 м3/час
  • степень защиты IP 55
  • не потребляет больших пусковых токов, экономит до 40% электроэнергии и повышает КПД насоса
Технические данные Tecnoplus
Подача, max 3 м 3 /час
Напор, max 41 м
Потребляемая мощность, Р1, max 0,75 кВт
Исполнение по току: напряжение / частота однофазное: 1~220-240В / 50Гц
Номинальные обороты двигателя регулируемые устройством ESD, max до 2800 об/мин
Степень защиты / класс изоляции IP 55 / F
Режим работы мотора S1
Встроенная тепловая защита есть
Уровень шума dB, max 54
Охлаждение мотора воздушное за счет вентилятора
Температура перекачиваемой жидкости / окружающего воздуха, max 4-35°С / 50°С
Давление, выдерживаемое корпусом, max 6 bar
Допустимое давление на входе, max 2,4 bar
Длина кабеля 2 м с вилкой
Материалы
Корпуса насоса нерж. сталь AISI 304
Корпус двигателя алюминий L-2521
Рабочие колеса нерж. сталь AISI 304
Диффузоры армированный Noryl
Вал нерж. сталь AISI 420
Тип уплотнения вала, материалы торцевое графит / керамика
Патрубки нерж. сталь AISI 304
Комплектация гаситель гидроударов, манометр

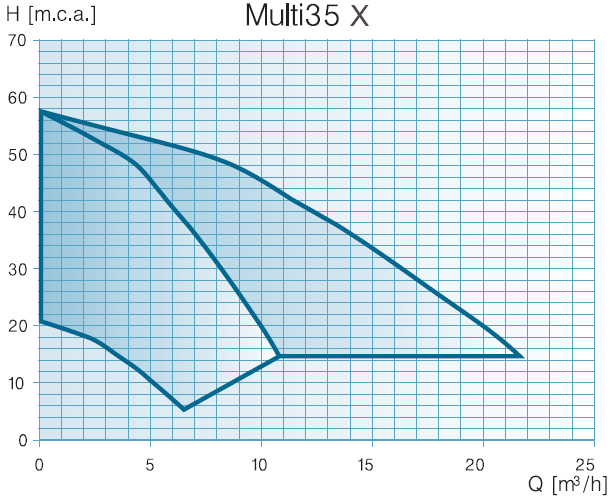

График установки с двумя насосами


Таблица характеристик для одного насоса, входящего в установку

230/400 V l/1' 17 33 50 75 100 125 150 175
50 Hz m^2/h 1 2 3 4,5 6 7,5 9 10,5
Multi 35 4 N   54 51 48 44 37 29,5 21 11,8
Multi 35 5 N   65,4 63,5 60 54,5 46 36 26,2 15
Multi 35 6 N   82 79,5 76 69 61 49 36,7 23
230/400 V PI (kW) 3 ~   P2   F
50 Hz 3~ 230 V 400 V kW HP
Multi 35 4 N 1,8 5,3 3,1 1,1 1,5 25
Multi 35 5 N 2,2 6,9 4 1,5 2 30
Multi 35 6 N 2,7 8,3 4,8 2 3

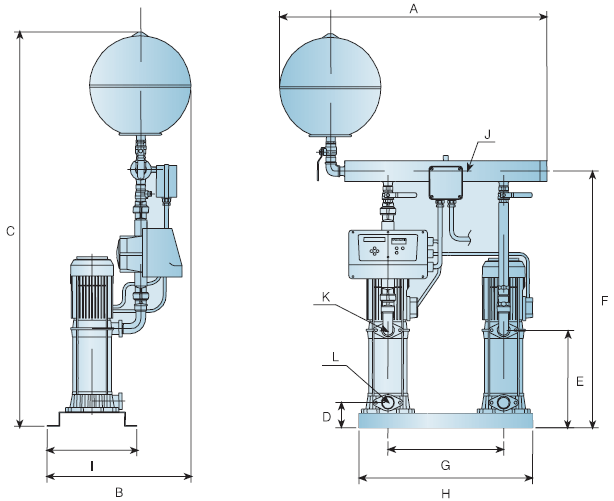

Габариты насоса

  А B С D Е F
Muiti 35 4 1000 530 1436 87 276 906
Muiti 35 5 1000 530 1460 87 300 930
Muiti 35 6 1000 530 1485 87 325 955
  G Н I J К L
Muiti 35 4 400 600 310 2 1/2 G11/4 G11/2
Muiti 35 5 400 600 310 2 1/2 G11/4 G11/2
Muiti 35 6 400 600 310 2 1/2 G11/4 G11/2










Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.
