Горизонтальные центробежные насосы ESPA ХN
  pea.ru » Насосы » Насосы ESPA » Насосы industrial » ESPA ХN
Добавить в закладки


Горизонтальные центробежные насосы ESPA ХN

Назначение

Насос ESPA ХN - центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками. Секторы рынка: жилищно-коммунальноe строительство, сельское хозяйство, промышленность.

Применение

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство.
  • Плавательные бассейны.

Конструкция

  • Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
  • Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
  • Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
  • Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
  • Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
  • Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
  • Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

Соединение двигателя и насоса

  • ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";

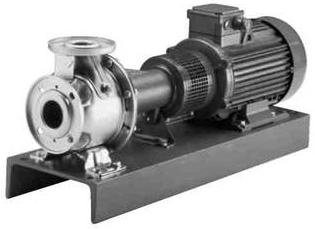

  • ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.
  • Возможные исполнения: насос со свободным валом и муфта с проставком.

Принадлежности по запросу

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
  • Промежуточный фланец с возможностью подсоединения манометра;
  • Регулировочные шайбы для насоса и двигателя.

Дополнительные возможности

  • Различные напряжение и частота;
  • Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
  • Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
  • Модель со стопорным штифтом вращательной части торцевого уплотнения;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • Версии с управлением частотным регулятором HV ;
  • Модель ХNF оснащена гибкой муфтой с проставком;
  • Модель двигателя с дизельным приводом.



Технические данные ESPA XN
Подача до 240 м3/ч, 2-х полюсный, до 130 м3/ч, 4-х полюсный;
Напор до 110 м, 2-х полюсный, до 23 м, 4-х полюсный;
Температура перекачиваемой жидкости тандартное исполнение: от -20 до +120°C; cпециальные модели поставляются по запросу
Максимальное рабочее давление 12 бар (PN 12)
серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316
Размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255)
Размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236)
Возможные типоразмеры от DN 25 до DN 80
Вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

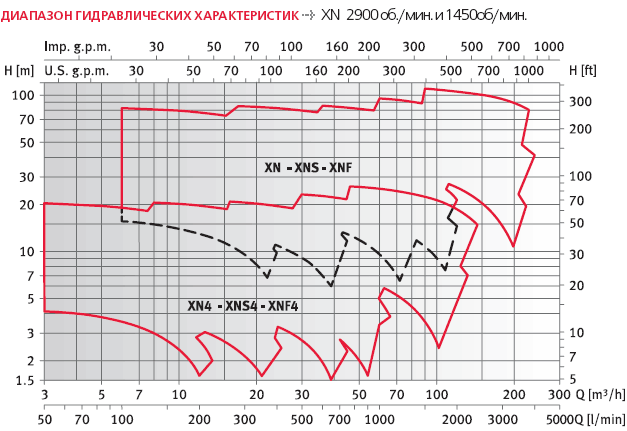

Характеристика насоса

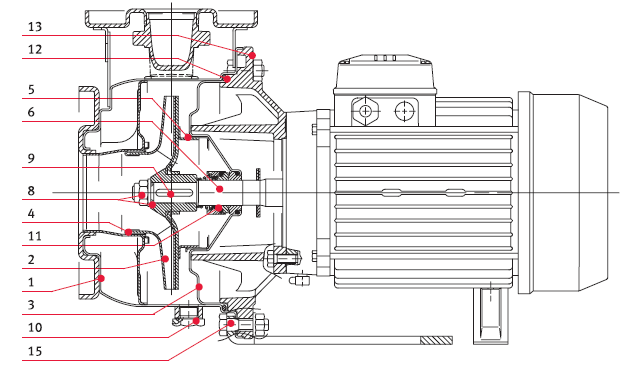

Чертеж насоса

  • 1. Корпус насоса Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 2. Рабочее колесо 25_32_40_50_65(160) Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L Рабочее колесо 65(200_250)_80 Нержавеющая сталь EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (cast AISI 316)
  • 3. Диск фиксации уплотнения Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 4. Механизм компенсации износа рабочего колеса Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 5. Контрупорное кольцо Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 6. Удлиненный вал Нержавеющая сталь EN 10088-1 -X5CrNiMo17-12-2 (1.4401) AISI 316
  • 7. “Глухая” муфта вала Нержавеющая сталь EN 10088-1 -X5CrNiMo17-12-2 (1.4401) AISI 316
  • 8. Шайба и фиксирующая гайка рабочего колеса Нержавеющая сталь EN 10088-1 -X5CrNiMo17-12-2 (1.4401) AISI 316
  • 9. Шпонка Нержавеющая сталь EN 10088-1 -X2CrNiMo17-12-2 (1.4404) AISI 316L
  • 10. Заглушки заливного и сливного отверстий Нержавеющая сталь EN 10088-1 -X5CrNiMo17-12-2 (1.4401) AISI 316
  • 11. Торцевое уплотнение
  • 12. Эластомеры
  • 13. Адаптер* Алюминий EN 1706-A C-AlSi11Cu2 ( Fe) (AC46100) - Адаптер Чугун EN 1561-GJ L-200 (JL1030) ASTM Класс 25
  • 15. Болты и винты для крепления корпуса насоса
