Установки повышения давления (бустерные станции)
  pea.ru » Насосы » Установки повышения давления
Добавить в закладки


Насосные бустерные станции (установки повышения давления воды)

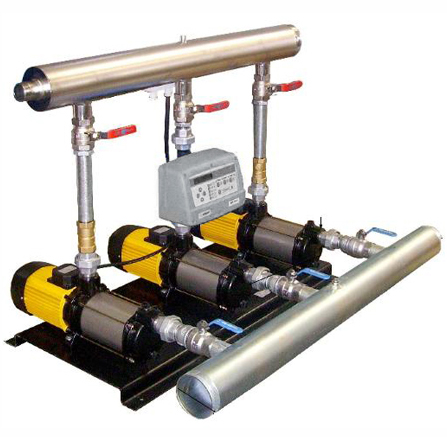

Общие сведения (установки повышения давления воды) ESPA

бустерные станции ESPA
ESPA

В связи с загруженностью местных водопроводных систем, повышенной этажностью объектов и рядом других причин часто возникает необходимость в установке дополнительных насосных станций, задача которых – поддержание давления на уровне, обеспечивающем подачу требуемого количества воды даже в самые неблагоприятно расположенные точки потребления.

Особенности системы установок повышения давления воды

Многонасосные установки повышения давления воды ESPA производятся двух типов: гидропневматические – управляемые при помощи реле давления, и с плавным регулированием скорости вращения – управляемые частотным преобразователем. В зависимости от требуемой подачи в повысительную установку могут входить от одного до шести центробежных насосов с необходимыми характеристиками. Обычно повысительные установки поставляются готовыми к подключению, полностью укомплектованными на виброустойчивой фундаментальной раме с общей трубной обвязкой, оборудованной всеми необходимыми составляющими (обратные клапана, краны, задвижки, датчики давления, манометры, перепускные предохранительные клапаны и др.), гидроаккумулятором, электрической разводкой и центральным щитом управления.

Модельный ряд установок повышения давления

Насосные станции ESPA SPEEDRIVE

Speedrive позволяет экономить время на подключении за счёт быстрого монтажа. Блок присоединяется непосредственно к клеммной коробке насоса c помощью адаптера, который входит в комплект ESD. Время монтажа составляет не более 10 минут. Также ESD может монтироваться на уже установленные насосы.

Насосные станции ESPA Controlvar

Компактный блок CONTROLVAR заменяет громоздкие шкафы управления, датчики - объединяя необходимые функции. Способен управлять установкой от одного до трех насосов, монтируется непосредственно на напорный патрубок одного из насосов и обеспечивает комплексную защиту электродвигателей.

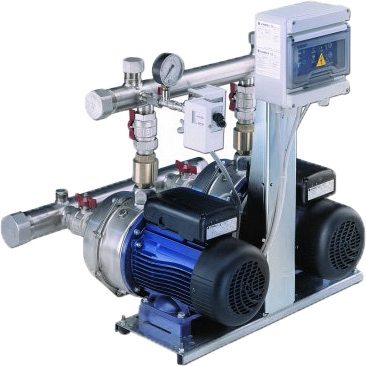

Общие сведения о бустерных станциях LOWARA

бустерные станции LOWARA
LOWARA

Установки повышения давления Lowara каскадного типа состоят из 1..4 насосов, заведенных параллельно на общий коллектор и установленных на общей несущей станине, полного комплекта автоматики и трубопроводной разводки.

Управление установкой каскадного типа целиком осуществляется шкафом управления (контрольная панель), который получает контрольные сигналы от датчиков давления. Насосы установки всегда работают на постоянной скорости вращения, эквивалентной 50 Гц. Включение или отключение насоса происходит по сигналу шкафа управления в зависимости от текущей потребности системы напорного трубопровода.

Область применения установок повышения давления воды

Водоснабжение и повышение давления воды:

  • Многоквартирные городские здания (жилые дома, школы, больницы, гостиницы, бизнес-центры)
  • Районные насосные станции, повышающие давление в распредилительных сетях
  • Производственные промышленные предприятия
Перекачивание питьевой воды.

Характеристики бустерных установок

Характеристики Ед. изм Значения
Подача м?/ч до 2800
Напор м до 150
Рабочая температура перекачиваемой жидкости °C от -10 до +40 °C
Максимальное допустимое давление корпуса бар 16 бар (PN 16)
Степень защиты: - IP55
Максимальное рабочее давление бар 15
Класс изоляции обмоток - F
Рабочее напряжение В 1?220/3?380

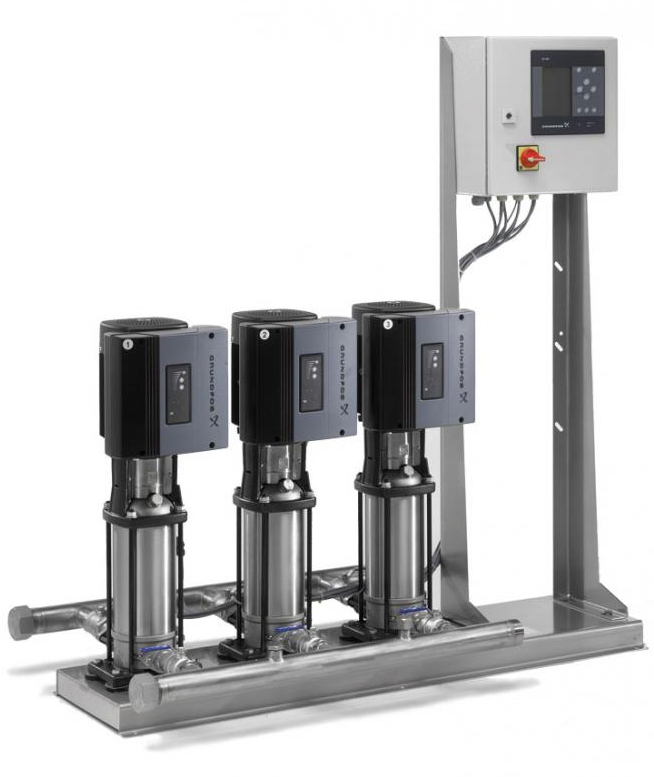

Общие сведения (бустерная станция) GRUNDFOS

бустерные станции GRUNDFOS
GRUNDFOS

В состав установки повышения давления Hydro MPC входит от двух до шести одинаковых насосных агрегатов CRI(E)/CR(E), которые соединены параллельно, установлены на общей раме и укомплектованы шкафом управления и всеми необходимыми фитингами.

Установки повышения давления воды Hydro MPC являются комплектными предварительно собранными тщательно испытанными системами и поставляются готовыми к монтажу.

Станция повышения давления Grundfos Multi-E

Область применения

Установки повышения давления Grundfos Hydro MPC являются идеальным решением для систем водоснабжения и для подпора в многоэтажных зданиях. Потребление воды в многоэтажных зданиях изменяется в течение дня, что накладывает жесткие требования на используемое оборудование. Установки повышения давления воды Grundfos обеспечивают оптимальные условия для конечных потребителей, так как поддерживают постоянное давление воды на всех уровнях в любое время.

Бустерная станция Grundfos является оптимальным решением проблемы водоснабжения административных зданий, промышленных объектов и жилых домов. Бустерные насосные установки нового поколения позволяют, в значительной степени, вести политику энергосбережения.

Технические решения по бустерным станциям Grundfos также могут использоваться в промышленности.

Бустерные насосные станции характеристики

Характеристики Ед. изм Значения
Максимальная подача  м?/ч 600
Максимальный напор  м 145
Температура жидкости  °C  0 .. +70
Температура окружающей среды  °C  0 .. +40
Относительная влажность воздуха, не более  % 95
Рабочее давление PN  бар 16

Особенности бустерных установок

  • Поддержание постоянного давления в широком диапазоне расходов
  • Различные варианты типов управления, гарантирующие оптимальный подбор установки для конкретной области применения
  • Применение частотно-регулируемых двигателей с высоким КПД позволяет существенно экономить электроэнергию
  • Широкие возможности диспетчеризации
  • Графический дисплей с простым интерфейсом и функцией "Помощь"
  • "Стоп-функция", функция обеспечения одинакового времени наработки насосов
  • Подключение резервного датчика давления hydro
  • В стандартную комплектацию входят датчик защиты от "сухого хода", лампы индикации неисправности каждого насоса и внутренняя подсветка шкафа управления
  • По заказу возможно изготовление Hydro MPC в спец исполнениях, например установка повышения давления для дома

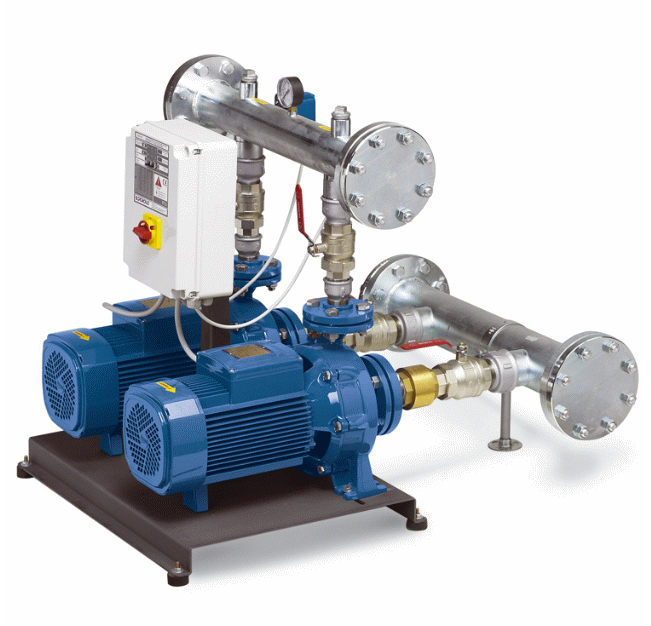

Бустерные насосные станции : общие сведения

PEDROLLO

Установки повышения давления Pedrollo Combipress – это насосны блок, состоящий из двух электронасосов либо из электронасоса и гидробака. Причём мощность насосов может быть самой разной в зависимости от необходимости в той или иной ситуации. Основным назначением данного блока является автоматическая подача и повышение давления воды.

Особого внимания заслуживает сама система данного блока, которая спроектирована так, что автоматическое включение насосов производится последовательно в зависимости от объёма потребления воды, т.е. сначала включается один насос, а второй – в случае необходимости. Поэтому Combipress Pedrollo является не только функциональным, но и довольно экономичным.

Назначение

На сегодняшний день Combipress Pedrollo стала весьма популярной системой. Она широко используется практически во всех сферах нашей жизнедеятельности, в частности для водоснабжения промышленных предприятий, общежитий, гостиниц, больниц, школ, казарм, многоквартирных домов и других объектов, а также для орошения сельхозугодий, спортивных полей и т.д.

Модельный ряд

COMBIPRESS/CB2 3-4CP COMBIPRESS/CB2-CP COMBIPRESS/CB2 3-4CR COMBIPRESS/CB2-JSW
Подача: до 180 л/мин
Напор: до 46 м
Подача: до 900 л/мин
Напор: до 58 м
Подача: до 200 л/мин
Напор: до 50 м
Подача: до 320 л/мин
Напор: до 74 м
COMBIPRESS/CB2-JCR COMBIPRESS/CB2-F COMBIPRESS/CB2-VL COMBIPRESS/CB2-2CP
Подача: до 160 л/мин
Напор: до 50 м
Подача: до 4200 л/мин
Напор: до 85 м
Подача: до 220 л/мин
Напор: до 105 м
Подача: до 460 л/мин
Напор: до 70 м
COMBIPRESS/CB2-MK
Подача: до 360 л/мин
Напор: до 112 м

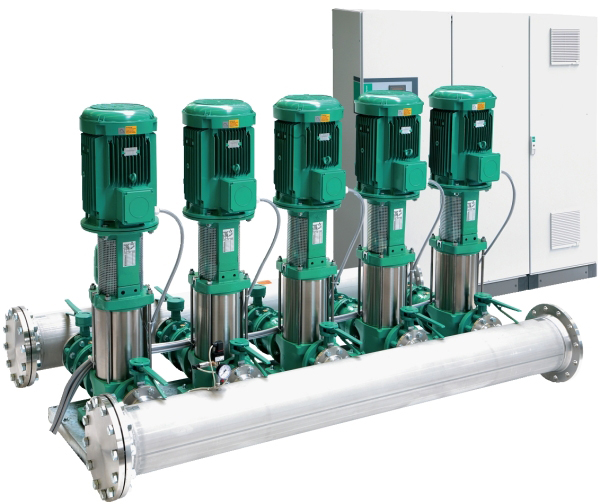

Общие сведения об установках WILO

WILO

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами с мокрым ротором.

Бустерные насосные станции: назначение

Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений.

Особенности установок WILO

  • Комфортабельная система с высоконапорными центробежными насосами из нержавеющей стали серии MVI, отвечающими всем требованиям нормы DIN 1988
  • 2-6 параллельно подключенных высоконапорных центробежных насосов серий MVI и Helix V со стандартными моторами IEC (Helix V: класс эффективности 1)
  • Комфортабельный прибор управления/регулирования "CC", с программируемым управлением через микропроцессор и работающим в графическом режиме сенсорным дисплеем, с вводом рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса

Модельный ряд насосных установок WILO

Многонасосные установки WILO с частотным регулированием и без

Многонасосная установка Wilo-Economy CO-MHI/ER
Wilo-Economy CO-MHI/ER
Многонасосная установка Wilo-Comfort CO и COR-MVIS/CR
Wilo-Comfort CO и COR-MVIS/CR
Многонасосная установка Wilo-Comfort CO и COR-MVI/CR
Wilo-Comfort CO и COR-MVI/CR
Многонасосная установка Wilo-Comfort-N-Vario MVISE/VR
Wilo-Comfort-N-Vario MVISE/VR
Многонасосная установка Wilo-Comfort-Vario MVIE/VR
Wilo-Comfort-Vario MVIE/VR
Многонасосная установка Wilo-Comfort-Vario MHIE/VR
Wilo-Comfort-Vario MHIE/VR
Многонасосная установка Wilo-Comfort CO/COR Helix V
Wilo-Comfort CO/COR Helix V
Многонасосная установка Wilo-Comfort CO-/COR-MVI.../CC
Wilo-Comfort CO-/COR-MVI.../CC
Многонасосная установка Wilo-Comfort COR Helix VE
Wilo-Comfort COR Helix VE
Многонасосная установка Wilo Comfort-N CO-/COR-MVIS.../CC
Wilo Comfort-N CO-/COR-MVIS.../CC
Многонасосная установка Wilo-SiBoost Smart Helix EXCEL
Wilo-SiBoost Smart Helix EXCEL
Многонасосная установка Wilo-SiBoost Smart (FC) Helix V
Wilo-SiBoost Smart (FC) Helix V
Многонасосная установка Wilo-Comfort CO-/COR-Helix V.../CC
Wilo-Comfort CO-/COR-Helix V.../CC
Многонасосная установка Wilo Economy COE-2 TWI 5
Wilo Economy COE-2 TWI 5

Однонасосные установки WILO с частотным регулированием и без

Однонасосная установка Wilo Economy CO-1 MVIS/ER
Economy CO-1 MVIS/ER
Однонасосная установка Wilo Economy CO-1 MVI/ER
Economy CO-1 MVI/ER
Однонасосная установка Wilo Economy CO-1 MVIS.../ER
Economy CO-1 MVIS.../ER
Однонасосная установка Wilo Comfort-Vario COR-1 MVIE...-GE
Comfort-Vario COR-1 MVIE...-GE
Однонасосная установка Wilo SiBoost Smart 1 Helix VE
SiBoost Smart 1 Helix VE
Однонасосная установка Wilo Economy CO/T-1 MVI/ER
Economy CO/T-1 MVI/ER
Однонасосная установка Wilo Comfort COR-1 Helix VE
Comfort COR-1 Helix VE
Однонасосная установка Wilo Comfort-N-Vario COR-1 MVISE...-GE
Comfort-N-Vario COR-1 MVISE...-GE
Однонасосная установка Wilo Comfort-Vario COR MVIE.../VR
Comfort-Vario COR MVIE.../VR
Однонасосная установка Wilo Comfort-Vario COR-1 MHIE...-GE
Comfort-Vario COR-1 MHIE...-GE
Однонасосная установка Wilo Economy CO-1 MVI.../ER
Economy CO-1 MVI.../ER
Однонасосная установка Wilo Economy CO-1 Helix V.../CE+
Economy CO-1 Helix V.../CE+
Однонасосная установка Wilo Comfort-N-Vario COR-MVISE-GE
Comfort-N-Vario COR-MVISE-GE
Однонасосная установка Wilo Comfort-Vario COR-MVIE-GE
Comfort-Vario COR-MVIE-GE
Однонасосная установка Wilo Comfort-Vario COR-MHIE-GE
Comfort-Vario COR-MHIE-GE
Однонасосная установка Wilo Comfort-Vario COR-MVIE/VR
Comfort-Vario COR-MVIE/VR

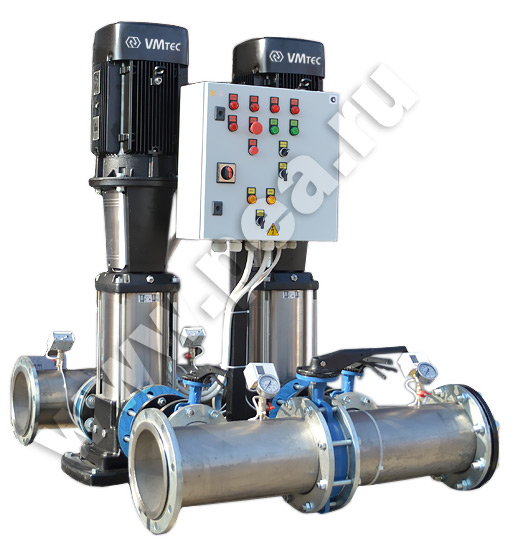

Установки повышения давления (бустерные станции) VMtec с частотным преобразователем

Акция на бустерные станции VMtec

Исполнение установок повышения давления

  • Насосная установка повышения давления выполнена на базе насосов из нержавеющей стали
  • Установка снабжена напорным и всасывающим коллектором выполненным из пищевой нержавеющей стали
  • Шаровая задвижка и обратный клапан на всасывании
  • Шаровая задвижка и манометр на выходе

Работа бустерной установки

Исходя из расхода воды, бустерная станция с переменной скоростью обеспечивает требуемое количество воды при заданном давлении. Станция основана на инверторной технологии с функциями остановки и пуска двигателя электоронасоса. Электронный «мозг» станции модулирует частоту (Гц) входного тока двигателя для изменения скорости его вращения (об./мин.) в соответствии с потребляемым системой, а также включает насосы «каскадом» в зависимости от потребности в воде. Во включенном состоянии в установке один насос становится ведущим, а второй подчиненным. Ведущий насос начинает накачивать воду, а когда достигается максимальная скорость вращения и давление в системе опускается ниже предварительно заданного значения Pmin, управление передается второму инвертору, который становится новым ведущим, а первый становится подчиненным и скорость его вращения не изменяется.

  1. Постоянное давление в системе благодаря возможности регулировать скорость вращения двигателя
  2. Существенная экономия электроэнергии
  3. Плавный пуск и остановка насоса
  4. Защита от работы «в сухую» в случае нехватки воды
  5. Автоматический сброс с последующим контролем состояния системы в случае отсутствия воды
  6. Цифровой интерфейс
  7. Оповещение о рабочем состоянии и ошибки с помощью индикаторов и предупредительных сигналов на экране

Защита бустерных насосных установок повышения давления:

  • Недостаточное напряжение в сети электропитани (активация при значении около 200 В)
  • Перенапряжение в сети (активация при значении 260 В)
  • Короткое замыкание выходной клеммы
  • Амперометрический контроль мощности двигателя
  • Внутренней перегрев электронного блока
  • Значительная утечка воды с постоянным перезапуском

Бустерные станции VMtec booster 1 VMEH

Бустерная насосная станция постоянного давления с 1 насосом и регулятором частоты.

Бустерные установки VMtec booster 2 VMEH

Насосные станции повышения давления с 2 насосами и 2 регулятороми частоты.

Бустерные установки VMtec booster 4 VMEH

Насосные установки повышения давления с 4 насосами и 4 регулятороми частоты.

Наименование

Мощность, кВт

Напор, мПроизв-ть,
м3
Цена, руб
Автоматические станции повышения давления с регулятором частоты
VMtec Booster 1 VMEH 3/4 - SE 0.75 0,75 45 5 66367 руб.
VMtec Booster 1 VMEH 3/6 - SE 1.1 1,10 67 5 69004 руб.
VMtec Booster 1 VMEH 5/4 - SE 1.1 1,10 46 8 68229 руб.
VMtec Booster 1 VMEH 5/5 - SE 1.3 1,30 58 8 70183 руб.
VMtec Booster 1 VMEH 5/6 - SE 1.5 1,50 69 8 74774 руб.
VMtec Booster 1 VMEH 5/7 - SE 1.8 1,80 81 8 76532 руб.
VMtec Booster 1 VMEH 9/3 - SE 1.4 1,40 36 15 72937 руб.
VMtec Booster 1 VMEH 9/4 - SE 1.8 1,80 48 15 75965 руб.
Автоматические станции повышения давления с 2 насосами и 2 регуляторами частоты
VMtec Booster 2 VMEH 3/4 - SE 1.5 1,50 45 10 178425 руб.
VMtec Booster 2 VMEH 3/6 - SE 1.1 2,20 67 10 183700 руб.
VMtec Booster 2 VMEH 5/4 - SE 1.1 2,20 46 16 182150 руб.
VMtec Booster 2 VMEH 5/5 - SE 1.3 2,60 58 16 186057 руб.
VMtec Booster 2 VMEH 5/6 - SE 1.5 3,00 69 16 195240 руб.
VMtec Booster 2 VMEH 5/7 - SE 1.8 3,60 81 16 198756 руб.
VMtec Booster 2 VMEH 9/3 - SE 1.4 2,80 36 30 188414 руб.
VMtec Booster 2 VMEH 9/4 - SE 1.8 3,60 48 30 194471 руб.
Автоматические установки повышения давления с 4 насосами и 4 регуляторами частоты
VMtec Booster 4 VMEH 3/4 - SE 1.5 3,00 45 20 372414 руб.
VMtec Booster 4 VMEH 3/6 - SE 1.1 4,40 67 20 380326 руб.
VMtec Booster 4 VMEH 5/4 - SE 1.1 4,40 46 32 375637 руб.
VMtec Booster 4 VMEH 5/5 - SE 1.3 5,20 58 32 381498 руб.
VMtec Booster 4 VMEH 5/6 - SE 1.5 6,00 69 32 395272 руб.
VMtec Booster 4 VMEH 5/7 - SE 1.8 7,20 81 32 400547 руб.
VMtec Booster 4 VMEH 9/3 - SE 1.4 5,60 36 60 382671 руб.
VMtec Booster 4 VMEH 9/4 - SE 1.8 7,20 48 60 391756 руб.

*В таблице приведена совокупная мощность насосной группы







Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.

Отдел насосного оборудования
  • (495) 229-85-86 (многоканальный)

  •
    (495)  956-7100
    234-0183
    (499)  265-2890
    265-3180 (доб. 504)

  • Коммерческий директор:
    Михайлов Вадим Вадимович
    моб. +7 (926) 207-36-11

  • Технический консультант:
    Росляков Олег Викторович

    (495)229-85-86 (добавочный 241)

  • Технический консультант:
    Филиппов Константин Генадьевич

    (495)229-85-86 (добавочный 250)

  • Представительства в регионах:
    603005,г.Н.Новгород, ул. Пискунова 59, офис 205.
    тел.: +7 925 090-84-32
    prolezhaev@pea.ru

  • pumps@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2016 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Сбт 23 Июл 2016 16:01:08
tt7495bt8v475ytg65y@pea.ru
