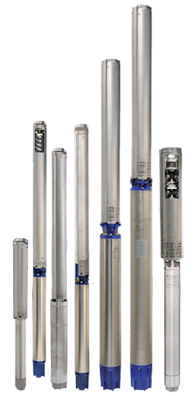

Скважинные насосы VMtec (Германия)

Cкважинные насосы

Насосное оборудование VMtec
Прайс-лист на насосы VMtec

Каталог насосов

• Скважинные насосы VMtec 4"

Прайс-листы насосов

• Скачать прайс-лист на скважинные насосы VMtec "(Германия)

Основные характеристики

• Производительность - до 120 мЗ/ч;
• Напор - до 700 метров;
• Мощность мотора - до 110 кВт;
• Вертикальный или горизонтальный монтаж;
• Температура перекачиваемой жидкости - от -5°С до 60°С (по заказу - до 90°С)
• Максимальная объемная доля песка - до 100г/м;
• Сборка в соответствии NEMA стандартом;
• Все детали полностью изготовлены из нержавеющей стали А181 304 (обычная версия) или AISI 316 (версия N);
• Соответствуют стандартам ACS.
• Увеличенный КПД до 80 %
• Диаметр напорной части: от 2” до 6 ” Rp и NPT(по заказу)

Область применения

• Частные и общественные системы водоснабжения;
• Спринклерные и капельные системы полива;
• Повышение давления;
• Пожаротушение;
• Фонтаны;
• Добыча подземных вод;
• Промышленное применение.

Конструктивные особенности

1. Цельная конструкция корпуса


   • Жесткость
     a) Нержавеющая сталь AISI304 и AISI316;
     б) Жесткость и равнонагруженность достигаются внешними втулками запатентованной конструкции из нержавеющей стали, стягивающими корпус насоса со стороны двигателя и напорной части;
     в) Толщина стенок корпуса: 1.5 мм для 6” и 2.0 мм для 8”;
     г) Высокая механическая стойкость.


   • Равновеснораспределенная нагрузка
     Использование корпуса совместно со специальными контргайками обеспечивает идеальную равнораспределенную нагрузку в случае сборки-разборки насоса простой фиксацией контргаек.


   • Возможность горизонтальной работы
     Оба типоразмера 6” и 8” насосов могут работать горизонтально и беспроблемно благодаря специальнойконструкции корпуса


   • Работа при более высоких давлениях
     Использование цельной конструкции корпуса позволяет использовать до 61 ступени одновременно (VMS4 14/61) и развивать мощность 110 кВт (VMS8 97/23) при идеальном механическом центрировании, что намного лучше чем у конструкции насосов со стягивающей системой.



2. Длина
   Насосы VMtec максимально компактны. Помимо того, что компактный дизайн обеспечивает лучшие механические характеристики, он также облегчает работу и транспортировку.


3. Напорная часть
   Высококачественно отлитый из нержавеющих сталей AISI304 или AISI316 напорный патрубок обеспечивает прочность и длительный срок службы


4. Новый встроенный обратный клапан
   • Нержавеющая сталь AISI316
   • Новая форма проточной части для снижения потерь
   • Превосходная динамическая жесткость
   • Новая конструкция, позволяющая разбирать и собирать обратный клапан обычными инструментами
   • Запатентованный пружинный обратный клапан
   • Заменяемые встроенный обратный клапан и напорный патрубок могут быть демонтированый сверху без разбора гидравлической части

• Муфта и фланец изготовлены в соответствии с NEMA стандартом;
• Безотказный обратный клапан, встроенный в верхнюю часть насоса, спроектированный для наименьших потерь давления;
• Промежуточные направляющие вала, расположенные в каждой ступени спроектированы для наилучшей смазки перекачиваемой жидкостью;
• Подшипники и манжеты легко заменить;
• Мощная защита кабеля;
• Формы оптимизированы для наилучшего КПД;
• Устойчивость к коррозии и износу абразивами благодаря применению нержавеющей стали;
• Очень прочная конструкция: минимальная толщина листа нержавеющей стали 1 мм, 6 точек сварки каждой лопатки, специальный верхний подшипник, очень прочная муфта, 4 стяжки корпуса;
• Очень простая сборка и разборка.

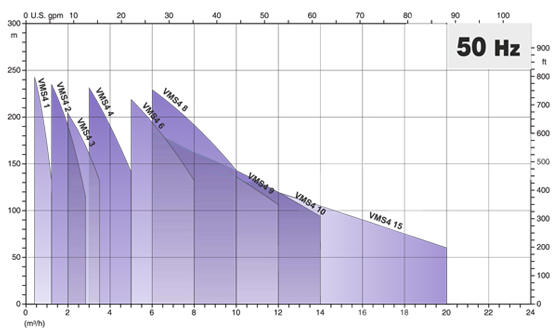

Диапозон характеристик скважинных насосов VMtec 4"

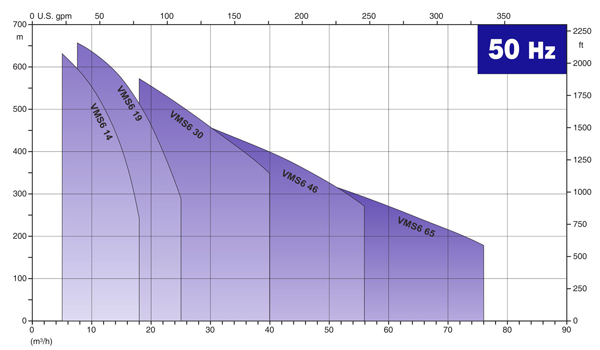

Диапозон характеристик скважинных насосов VMtec 6"

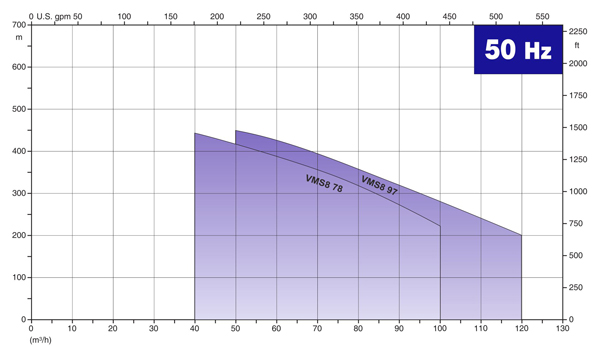

Диапозон характеристик скважинных насосов VMtec 8"

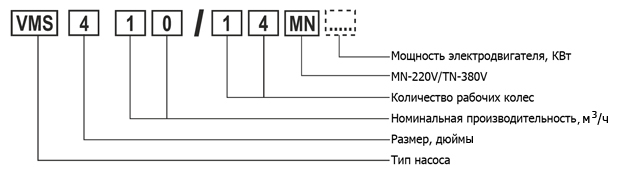

Условные обозначения

Конструктивные особенности

	Напорная часть Высококачественно отлитый из нержавеющих сталей AISI304 или AISI316 напорный патрубок обеспечивает прочность и длительный срок службы
	Новый встроенный обратный клапан Нержавеющая сталь AISI316 Новая форма проточной части для снижения потерь Превосходная динамическая жесткость Новая конструкция, позволяющая разбирать и собирать обратный клапан обычными инструментами Запатентованный пружинный обратный клапан Заменяемые встроенный обратный клапан и напорный патрубок могут быть демонтированый сверху без разбора гидравлической части
	Переходник Высокоточное литье из нержавеющей стали AISI304 или AISI316 Чрезвычайно твердый материал позволяет точно центрировать вал двигателя относительно вала насоса Фланцевое соединение согласно стандарту NEMA Возможные соединения: - 6x4, 6x6 и новинка 6x8 (VMS46, VMS65). НОВИНКА: из стандарта 6x6 в 6x4 и 6x8 Без переделки и спец. инструмента! - 8x6, 8x8
	Рабочее колесо с радиальным расположением лопаток Модели: VMS14, VMS19, VMS25
	Рабочее колесо с диагональным расположением лопаток Новые модели: VMS30, VMS46, VMS65 Высокий к.п.д. (до 80%). Лазерная сварка
	Рабочее колесо с радиальным расположением лопаток Новые модели: VMS78, VMS97
	Внешнее кольцо щелевого уплотнения из тефлона Модели: VMS14, VMS19, VMS25 Новая конструкция! VMS30, VMS46, VMS65
	Внутреннее кольцо щелевого уплотнения из нержавеющей стали
	Плавающее кольцо щелевого уплотнения Заменяемое плавающее внешнее кольцо щелевого уплотнения для обеспечения высокой абразивной стойкости и легкого обслуживания. Все изношенные части могут быть легко заменены без использования спец. инструмента.
	Вал насоса Новая конструкция и расположение верхней подгружающей группы! Перенос ее из верхней части насоса вниз (ближе к всасу насоса) снижает риск выхода из строя при работе «на сухую»
	Муфта Из нержавеющих сталей AISI 431/329 или AISI316/329 Специальная конструкция позволяет производить центрирование вала легче и быстрее Муфта в соответствии с NEMA стандартом
	Фильтр грубой очистки Из нержавеющей стали AISI316 Всасывающий фильтр идеально подходит к переходнику
