Портативный измеритель параметров электрической энергии G4500
  pea.ru » Конденсаторные установки » Портативный измеритель параметров электрической энергии G4500



Портативный измеритель параметров электрической энергии G4500

Общие сведения

Полностью распознает все события, связанные
с качеством электроэнергии
G4500
Заказать замер

Уникальная запатентованная технология

  • Нет триггеров
  • Нет пороговых величин
  • Фиксирует все параметры сети в течение года
  • Не пропускает ни одного события
  • Наилучшее средство для определения основной причины неисправности

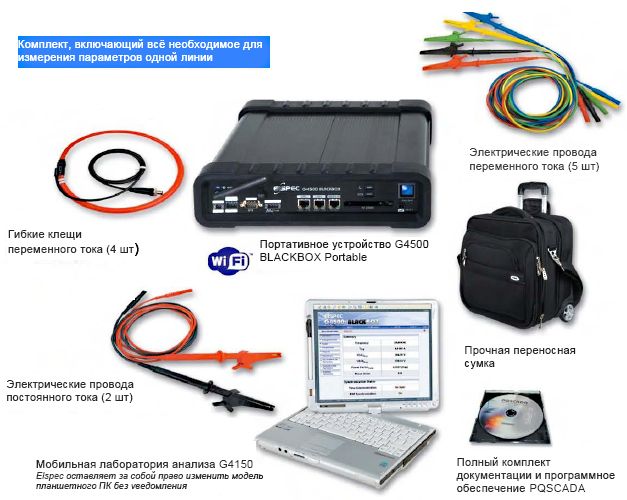

Комплект, включающий всё необходимое для измерения параметров одной линии

  • Гибкие клещи переменного тока (4 шт)
  • Электрические провода переменного тока (5 шт)
  • Портативное устройство G4500 BLACKBOX Portable
  • Электрические провода постоянного тока (2 шт)
  • Прочная переносная сумка
  • Полный комплект документации и программное обеспечение PQSCADA
  • Мобильная лаборатория анализа G4150
  • Производитель оставляет за собой право изменить модель планшетного ПК без уведомления

Мобильная лаборатория анализа G4150 графически отображает и контролирует все анализаторы качества электроэнергии данной серии, а также всю ранее зарегистрированную информацию.

Технические характеристики измерителя параметров электрической энергии

Входные каналы
4 переменного напряжения, 4 переменного тока, 1 постоянного напряжения, 1 постоянного тока, 1 температуры
Электропитание
85-260 напряжение переменного тока/2А, 120-370 напряжение постоянного тока
35-55 напряжение постоянного тока
Номинальное напряжение (данные о постоянном напряжении) переменного/постоянного тока
1 кВ среднеквадратичное значение переменного тока / до 1 кВ постоянного тока
Размеры (высота-ширина-глубина) самого устройства / с упаковкой
250х60х300 / 425х240х400 мм
Вес без упаковки / с упаковкой
3.7 кг / 6.25 кг
Гармоники (отдельные, четные, нечетные, суммарные)
Напряжение до 511 гармоники
Ток до 127 гармоники
Внутренняя память
32 Гб
Средства связи
Интернет, Интранет, GPRS, 3G, коммутируемый модем
Временная синхронизация
Протоколы SNTP, IRIG-B, GPS, самосинхронизация

Качество электроэнергии с высокой четкостью

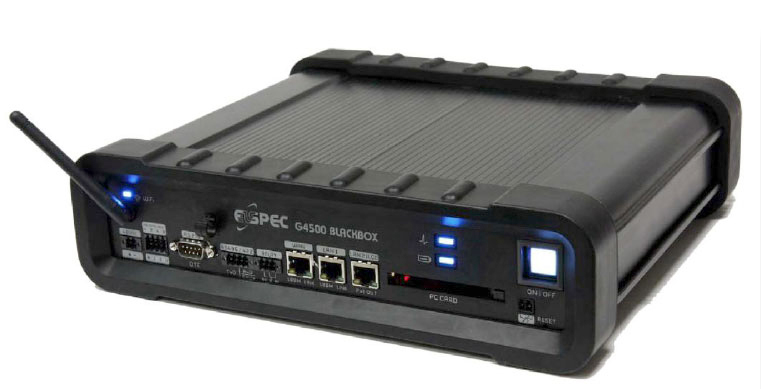

Прибор G4500 BLACKBOX Portable, с встроенной возможностью постоянной регистрации формы волны, является самым продвинутым анализатором качества электроэнергии на рынке. Он основан на той же самой инновационной технологии, что и прибор BLACKBOX fixed Power Quality Analyzer (PQA). Прибор способен определить основную причину всех возможных проблем с качеством электроэнергии, поэтому, подключив его, Вы никогда не пропустите событие, связанное с качеством электроэнергии.

Беспроводной прибор работает под девизом «Качество электроэнергии с высокой четкостью». Он записывает и сохраняет всю возможную информацию с высокой степенью точности беспрерывно в течение года и даже больше. Наличие встроенной точки доступа соответствующей стандарту IEEE 802.11 b/g и встроенного маршрутизатора сети Ethernet позволяет производить анализ откуда угодно.

Встроенное программное обеспечение PQSCADA

  • Приложение Investigator
  • Автоматическое определение подключаемых устройств
  • Беспроводная сеть
  • Цветной ЖК-сенсорный экран
  • Полный набор функциональных возможностей, доступных для планшетного ПK.

Характерные особенности прибора

  • Нет пороговых величин. Не пропускает ни одного события: Постоянная циклическая регистрация всех параметров сети в течение более одного года.
  • Записывает всё: циклические среднеквадратические значения, частоту, гармоники и направленность.
  • Частота дискретизации: напряжение – до 1024 замеров за цикл, ток – до 256 замеров за цикл
  • Быстрый поиск данных: Встроенный web-сервер для удаленного мониторинга с использованием стандартного web-браузера.
  • Встроенная компрессия входных и выходных данных
  • Перезаряжаемый блок питания: Встроенный аккумулятор обеспечивает до двух часов работы в режиме ожидания.
  • Принцип "включай и работай": автоматическая установка с самоопределяющимися пробниками
  • Возможность удаленного соединения и диагностики: беспроводная точка доступа соответствующая стандарту IEEE 802.11g
  • Программное обеспечение прилагается: Программные продукты для анализа PQSCADA и Investigator с автоматическим тестированием на соответствие нормам EN50160 , ГОСТ13109 и возможностью генерации отчетов составленных по требованиям пользователя.
  • Испытания на соответствие стандартам EN50160, IEC6100-4-15, ГОСТ13109 и ГОСТ Р 51317.4.30
  • Веб-сервер с возможностями всестороннего локального и удаленного мониторинга в реальном времени.
  • Веб-сервер, встроенный в устройства BLACKBOX, позволяет проводить всесторонний и непрерывный мониторинг и контроль всех параметров электрической сети в реальном времени.

Интуитивно понятный и простой в управлении графический веб-интерфейс.

  • Доступ к любой точке измерения
  • Мониторинг и управление данными о сети может осуществляться с помощью веб-интерфейса.

PQSCADA Investigator – Передовое программное обеспечение для анализа

PQSCADA Investigator эффективно обрабатывает огромное количество регистрируемых данных о сети и мгновенно предоставляет понятную картину всего, что происходит внутри сети. Все выбранные параметры, информация о которых поступает с одной или нескольких точек измерения, отображаются на одной синхронизированной временной оси. Это позволяет операторам увидеть ясную и мгновенную графическую интерпретацию всего, что случилось внутри сети в выбранный период времени.

Полная постоянная регистрация данных об электрических сигналах из множества точек измерений происходит одновременно.

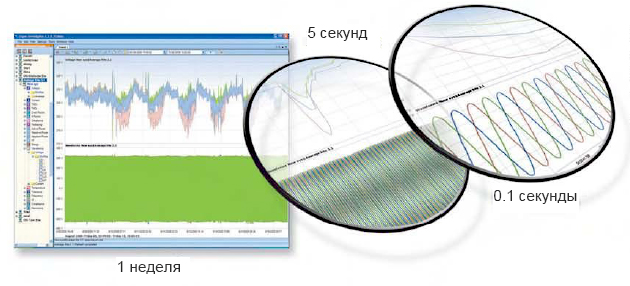

Увеличение и уменьшение масштаба отображения данных в годах до масштаба в миллисекундах осуществляется всего одним кликом!

* Примечание: 19 бит – Оборудование содержит двойные двухпозиционные антисегнетоэлектрические схемы, каждая из которых использует 16-и битное аналого-цифровое преобразование. Разница между ними - в десятикратном коэффициенте усиления. Эта двойная схема соединяется при поступлении каждого входного измерительного сигнала и, таким образом, она создает диапазон аналого-цифрового преобразования эффективностью более 19-и бит.
** Примечание: Технические характеристики подлежат изменению без уведомления. Для соблюдения текущих стандартов свяжитесь с технической поддержкой .

Характерные черты семейства продуктов Blackbox

  • Эквалайзер: система увеличения качества электроэнергии в реальном времени дает возможность получить оптимальное качество электроэнергии
  • Модуль активизации: устройство корректировки коэффициента мощности с неограниченным выполнением операций без переходных процессов
  • Возможность точного определения и локализации отклонений от нормы в энергосистеме способствует эффективному профилактическому обслуживанию.
  • Портативный анализатор качества электроэнергии позволяет проводить глубокий анализ участков системы.
  • PQSCADA: программное обеспечение для измерений и анализа позволяет обрабатывать сложные данные в графическом формате.
  • Дроссель со стальным сердечником: фильтрация гармоник
  • Конденсаторы серии МКР: конденсаторы с низким уровнем потерь обеспечивают компенсацию реактивной энергии


Техническая характеристика изделия
Входные каналы 11 измерительных каналов:
4 переменного напряжения, 4 переменного тока, 1 постоянного напряжения, 1 постоянного тока, 1 температуры
Электропитание 85-260 напряжение переменного тока/2А, 120-370 напряжение постоянного тока
35-55 напряжение постоянного тока
До 2-х часов резервного батарейного питания
Супер-конденсатор, обеспечивающий поддержание непрерывности электропитания до 25-и секунд
Номинальное напряжение (данные о постоянном напряжении) переменного/постоянного тока 1 кВ среднеквадратичное значение переменного тока / до 1 кВ постоянного тока
Размеры (высота-ширина-глубина) самого устройства / с упаковкой 250х60х300 / 425х240х400 мм
Вес без упаковки / с упаковкой 3.7 кг / 6.25 кг
Токовые клещи Автоматическое обнаружение
Номинал предохранителя клемм переменного напряжения 500 мА/1000 В/50 кА
Соответствие директиве 2002/95/EC Полное
Условия эксплуатации
Предполагаемое использование В помещении
Диапазон температур Рабочая температура: от 0 до 50˚ С
Температура хранения: от -20 до 60˚ С
Максимальная относительная влажность 85%
Высота над уровнем моря До 2000 метров
Уровень загрязнения 2
Класс установки II
Измерения в режиме реального времени
Частота дискретизации (Все каналы одновременно) Напряжение: 1024 замера за цикл
Ток: 256 замеров за цикл
Гармоники (отдельные, четные, нечетные, суммарные) Напряжение до 511 гармоники
Ток до 127 гармоники
Внутренние гармоники Согласно стандарту EN6100-4-30
Тип преобразователя сигнала из аналогового в цифровой 16/19* бит
Запись данных и формы волны
Степень детализации временных отметок Локальная сеть Ethernet (при хорошей связи) или GPS с точной позиционирующей службой: 50 нс.
Внутренняя память 32 Гб
Анализ качества электроэнергии
Временное обнаружение 19.5/16 мкс
Средства связи и ввод/вывод
Порты Ethernet Три быстрых Ethernet порта скоростью 10/100 Мб, встроенный маршрутизатор
Питание через Ethernet Доступно, как выходной сигнал, 13 Вт
Интерфейс Wi-Fi Соответствует стандарту IEEE 802.11b/g, с антенной
Последовательный интерфейс Один по стандарту RS-232, один по стандарту RS-485
Цифровой ввод/вывод 6 цифровых входов напряжения постоянного тока 5-24
Слот расширения Соответствует стандарту PCMCIA
Дисплей Мобильная лаборатория анализа с полным набором функциональных возможностей, доступных для планшетного ПК
Средства связи Интернет, Интранет, GPRS, 3G, коммутируемый модем
Временная синхронизация Протоколы SNTP, IRIG-B, GPS, самосинхронизация
