Автоматический регулятор реактивной мощности Novar 206/214
  pea.ru » Конденсаторные установки » Регуляторы Novar для компенсации реактивной мощности » Автоматический регулятор реактивной мощности Novar 206/214



Автоматические регуляторы для компенсации реактивной мощности Novar 206/214

Общие сведения о Novar 206/214

Регуляторы реактивной мощности Novar 206/214 – это полностью автоматические приборы, осуществляющие оптимальное управление компенсацией реактивной мощности. Регуляторы оснащены точными измерительными контурами тока и напряжения, высокая точность определения как актуальной эффективной величины тока, так и косинуса достигается за счет цифровой обработки измеренных величин. Приборы осуществляют вычисление основной гармонической составляющей активного и реактивного тока алгоритмом FFT. Измерительный контур напряжения у приборов Novar-206/214 гальванически отделен и позволяет подключать к нему переменное напряжение от 100 до 690 V. Инсталляция - полностью автоматизированная. Регуляторы предназначены для сетей с номинальной частотой 50 или 60 Гц. Регуляторы Novar-206 поставляются с шестью выходными реле, а Novar-214 с четырнадцатью выходными реле. Регуляторы ряда Novar 2xx имеют гальванически отделенный вход измерительного напряжения и вход для выбора второго тарифа.

Технические характеристики Novar 206/214

Параметры Novar 206/214
Требуемый косинус 0,80инд до 0,80емк.
Измерительное напряжение (гальванически разделено) От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения > 200 kОм
Измерительный ток (гальванически разделен) 0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное) < 10 mOhm
Точность измерения тока (эффективного значения и 1. гармоники) ±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений ±10%
Количество выходных реле 6 или 14
Размеры Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138 x 138 mm
Вес 1 кг
Купить / узнать цену

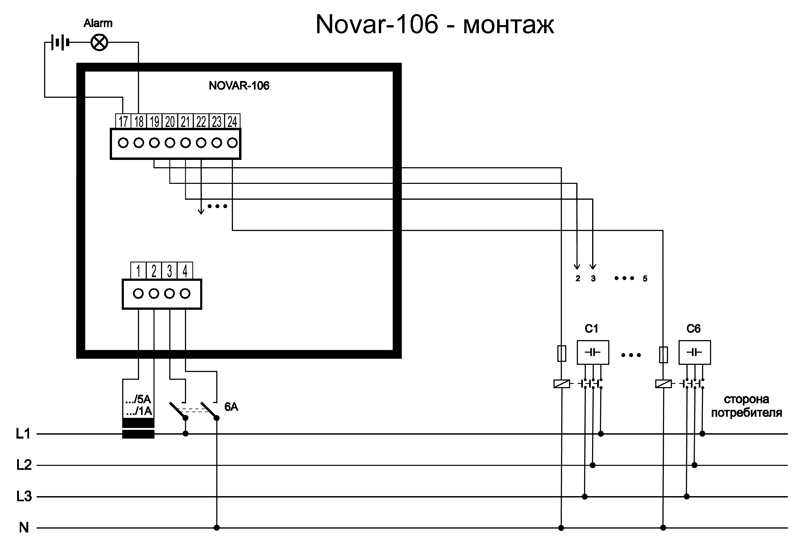

Novar 106/114

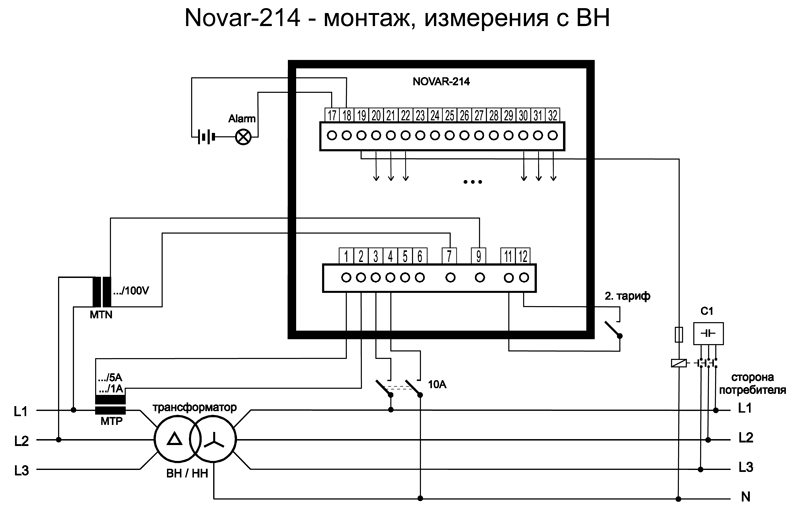

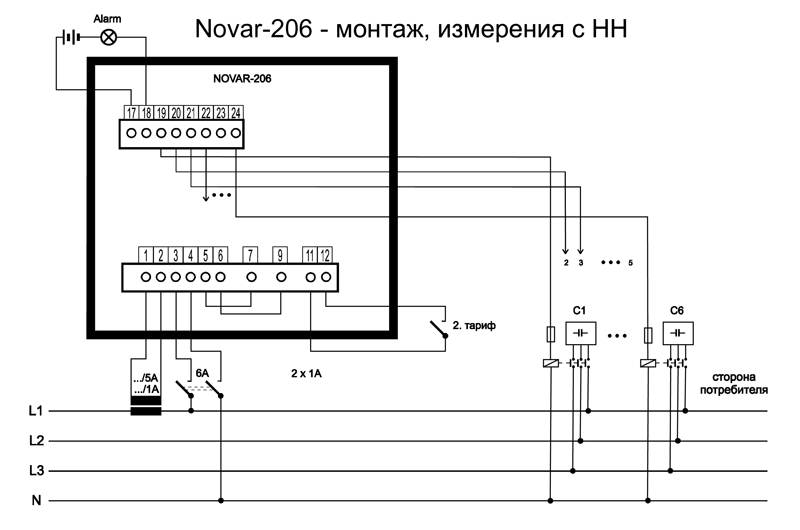

Установка и подключение

Установку и подключение оборудования должен выполнять только квалифицированный персонал. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.


Технические характеристики Novar 206/214

Параметры Novar 206/214
Требуемый косинус 0,80инд до 0,80емк.
Время включения/скорость регулирования От 5 до 1200 секунд
Время блокировки повторного включения От 5 до 1200 секунд
Ток наименьшего конденсатора (величина C/k, пересчитанная на первичную сторону ИТТ) (0,01 – 2А) х коэфф.ИТТ
Допустимый косинус при дроссельном регулировании 0,80инд до 0,80емк.
Установка величин ступеней Автоматически или вручную
Установка способа подключения Автоматически или вручную
Измерительное напряжение (гальванически разделено) От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения >200 kOhm
Измерительный ток (гальванически разделен) 0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное) < 10 мОм
Точность измерения тока (эффективного значения и 1. гармоники) ±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений ±10%
Количество выходных реле 6 или 14
Нагрузочная способность выходов 250 В переем. / 4 A
Нагрузочная способность выхода Alarm 250 В переем. / 4 A
Вход для задания второго тарифа (гальванически не отделен, для подключения изолированного контакта или оптрона) 12В пост. / 10 мA
Напряжение питания 230(115) В переем. +10/-20%, 50/60 Гц
Потребляемая мощность max. 10 VA
Стойкость изоляции ( t = 1 мин.)
Между внутренними цепями прибора и входами питания, измерительными тока и напряжения 5250 В пост
Между внутренними цепями прибора и выходами 3250В пост.
Между внутренними цепями прибора и входом/выходом дистанционной коммуникации 720 В пост.
Категория перенапряжений II по EN 61010-1
Интерфейс RS-232/RS-485, гальванически разделены
Скорость передачи 9600 Бод
Максимальное количество приборов на одной линии 1/32
Максимальная удаленность двух узлов 30 м/1200 м
Производственное помещение Класс С1 по IEC 654-1
Температура рабочая -40° ÷ +60° C
Относительная влажность От 5 до 100 %
Излучение
  • EN 50081-2
  • EN 55011 , класс A
  • EN 55022 , класс A
  • (прибор не предназначен для применения в быту)
Стойкость EN 61000-6-2
Излучение, стойкость EN 61326-1
Размеры Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138 x 138 mm
Купить / узнать цену
Novar 206/214

Руководство по экплуатации Novar 206/214

pdf Novar 206/214
