Автоматический регулятор реактивной мощности Novar 106/114
  pea.ru » Конденсаторные установки » Регуляторы Novar для компенсации реактивной мощности » Автоматический регулятор реактивной мощности Novar 106/114



Автоматические регуляторы реактивной мощности Novar 106/114

Общие сведения о Novar 106/114

Регуляторы реактивной мощности Novar 106/114 – это полностью автоматические приборы, осуществляющие оптимальное управление компенсацией реактивной мощности. Приборы осуществляют вычисление основной гармонической составляющей активного и реактивного тока алгоритмом FFT. Измерительный контур напряжения у Novar-106/114 присоединен к клеммам питающего напряжения 230 V. Регуляторы поставляются в двух основных исполнениях в зависимости от количества выходов: Novar-106 с шестью выходными реле, а Novar-114 с четырнадцатью выходными реле. Регулятор имеет релейный выход «Alarm», активацию которого можно настроить на сигнализацию нестандартных состояний таких как малый ток, большой ток, пропадание измерительного напряжения, превышение допустимого уровня гармонических искажений, состояние недокомпенсации/перекомпенсации, превышение допустимого числа включений ступени, исчезновение ступени или состояние обратного питания.

Технические характеристики Novar 106/114

Параметры Novar 106/114
Требуемый косинус 0,80инд до 0,80емк.
Измерительное напряжение (гальванически разделено) От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения > 200 kОм
Измерительный ток (гальванически разделен) 0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное) < 10 mOhm
Точность измерения тока (эффективного значения и 1. гармоники) ±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений ±10%
Количество выходных реле 6 или 14
Размеры Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138 x 138 mm
Вес 1 кг
Купить / узнать цену
Novar 106/114

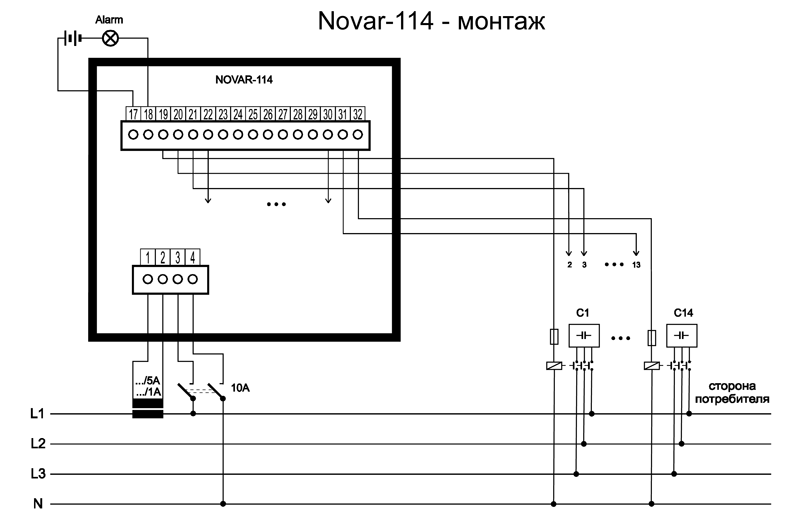

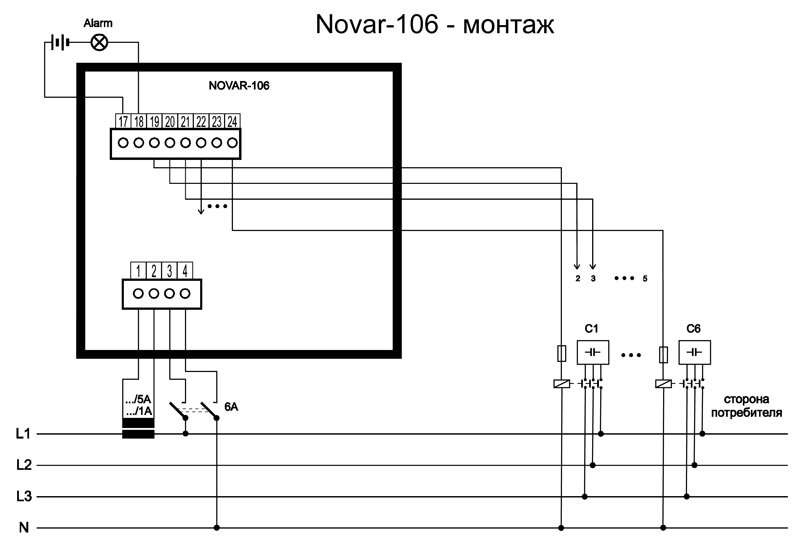

Установка и подключение

Установку и подключение оборудования должен выполнять только квалифицированный персонал. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.


Технические характеристики Novar 106/114

Параметры Novar 106/114
Требуемый косинус 0,80инд до 0,80емк.
Время включения/скорость регулирования От 5 до 1200 секунд
Время блокировки повторного включения От 5 до 1200 секунд
Ток наименьшего конденсатора (величина C/k, пересчитанная на первичную сторону ИТТ) (0,01 – 2А) х коэфф.ИТТ
Допустимый косинус при дроссельном регулировании 0,80инд до 0,80емк.
Установка величин ступеней Автоматически или вручную
Установка способа подключения Автоматически или вручную
Измерительное напряжение (гальванически разделено) От 100 до 690 В перем.+10/-20%, 50/60 Гц
Входное сопротивление измерительного контура напряжения >200 kOhm
Измерительный ток (гальванически разделен) 0,01 до 7,5A
Входное сопротивление токового входа (эквивалентное) < 10 мОм
Точность измерения тока (эффективного значения и 1. гармоники) ±1% ±0,01A
Точность измерения величин гармоник и коэффициента нелинейных искажений ±10%
Количество выходных реле 6 или 14
Нагрузочная способность выходов 250 В переем. / 4 A
Нагрузочная способность выхода Alarm 250 В переем. / 4 A
Вход для задания второго тарифа (гальванически не отделен, для подключения изолированного контакта или оптрона) 12В пост. / 10 мA
Напряжение питания 230(115) В переем. +10/-20%, 50/60 Гц
Потребляемая мощность max. 10 VA
Стойкость изоляции ( t = 1 мин.)
Между внутренними цепями прибора и входами питания, измерительными тока и напряжения 5250 В пост
Между внутренними цепями прибора и выходами 3250В пост.
Между внутренними цепями прибора и входом/выходом дистанционной коммуникации 720 В пост.
Категория перенапряжений II по EN 61010-1
Интерфейс RS-232/RS-485, гальванически разделены
Скорость передачи 9600 Бод
Максимальное количество приборов на одной линии 1/32
Максимальная удаленность двух узлов 30 м/1200 м
Производственное помещение Класс С1 по IEC 654-1
Температура рабочая -40° ÷ +60° C
Относительная влажность От 5 до 100 %
Излучение
  • EN 50081-2
  • EN 55011 , класс A
  • EN 55022 , класс A
  • (прибор не предназначен для применения в быту)
Стойкость EN 61000-6-2
Излучение, стойкость EN 61326-1
Размеры Лицевая панель – 144 x 144 mm, монтажная глубина – 80 mm, монтажное отверстие – 138 x 138 mm
Купить / узнать цену
Novar 106/114

Руководство по экплуатации Novar 106/114

pdf Novar 106/114
