Разделители искробезопасные и неискробезопасные R. STAHL (Шталь)

Общие сведения

2-канальные компактные разделители оборудованы съемными терминалами. PAC-Bus изоляторы регистрируют ошибки на линии на входе и выходе через плавающий контакт. В дополнение к системе, каждое отдельное устройство сигнализирует ошибки на линии с помощью красного светодиода и индикатора контакта.

Разделители R. STAHL

• Гальваническая развязка между входами, выходами и источником питания
• Модули с креплением на DIN-рейку
• Съемные клеммы доступны с винтовым зажимом
• Расширенный диапазон рабочих температур - 20 ° C ... + 70 ° C
• Установка возможна в зоне 2 соотв. DIV. 2
• Большинство версий изолятора может быть использован для применения в соответствии с IEC 61508

аналоговый вход	аналоговый выход	температура	частотный вход
предельный выключатель	детектор пламени и газа	решения HART	полевая шина
рас-база

Общие сведения

2-канальные компактные разделители оборудованы съемными терминалами. PAC-Bus изоляторы регистрируют ошибки на линии на входе и выходе через плавающий контакт. В дополнение к системе, каждое отдельное устройство сигнализирует ошибки на линии с помощью красного светодиода и индикатора контакта.

Разделители R. STAHL

• Гальваническая развязка между входами, выходами и источником питания
• Модули с креплением на DIN-рейку
• Съемные клеммы доступны с винтовым зажимом
• Расширенный диапазон рабочих температур - 20 ° C ... + 70 ° C
• Установка возможна в зоне 2 соотв. DIV. 2
• Большинство версий изолятора может быть использован для применения в соответствии с IEC 61508

аналоговый вход	аналоговый выход	цифровой вход	цифровой выход
температура	частотный вход	вибрация	предельный выключатель
питание Exi	детектор пламени и газа	решения HART	полевая шина

Общие сведения

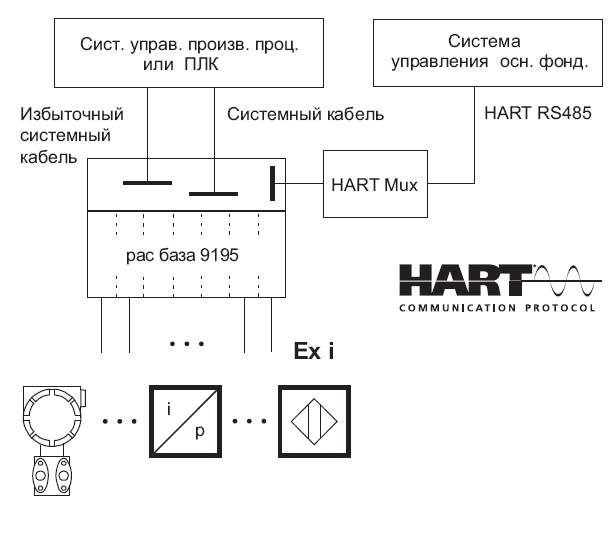

Рac-база для 8 или 16 разделителей, до 32 сигналов. Возможно использование всех стандартных разделителей IS pac. Интегрирование Ex i и не-Ex i сигналов в одном носителе.

Рас-база тип 9195

• Разносторонее и простое проектирование
  • жесткое соответствие модулей I/O - носителей "рас"
  • простое подключение к системам управления HART
  • горизонтальный или вертикальный монтаж
  • монтаж в зоне 2 и секторе 2
• Быстрый и простой монтаж
  • предварительно подобранные к системе автоматизаци и системные кабели
  • монтаж разделительных каскадов без техобслуживания
  • простой монтаж носителя на шине DIN или на монтажной плате
• Высокая степень готовности:
  • дублированное питание с сигнальным контактом сообщения и сменными предохранителями
  • высокая механическая стабильность, подтвержденная судовым допуском

• Cохранить каталог Рас-база тип 9195 R. STAHL(0,4 Мб)

Принадлежности

Питающий модуль тип 9193

• Для питания 24 В рac-шины 9194, а также для коллективного сообщения отсутствия питания и неисправности линии.
• Питание до 4 A (для прибл. 30 - 50 модулей)
• Простое или дублированное питание через диоды, с светодиодным индикатором.
• Сменные предварительные предохранители для обеих цепей питания
• Коллективное сообщение отсутствия питания и неисправности линии через контакты реле
• Возможна установка разных режимов работы через выключатель DIP (сообщение неисправности и простое / дублированное питание)
• Произвольный монтаж на раc-шине (начало, конец, середина, с обеих сторон и т. п.)
• Допускается монтаж в зоне 2 и секторе 2

• Cохранить каталог Питающий модуль тип 9193 R. STAHL (0,14 Мб)

Рас-шина тип 9194

• Питание около 40 IS pac приборов на 1 сегменте
• Монтируется на высокие и плоские рейки DIN (NS35/15 и NS35/7,5)
• Простой монтаж защелкиванием без инструмента
• В любое время расширяема
• Беспотенциальный контакт для коллективного сообщения неисправности
• Контакты с позолоченным напылением обеспечивают высокую безопасность
• Эффективное питание через клеммы
• В наличии модуль питания с встроенными сменными предохранителями и дублированным питанием
• Допускается монтаж в зоне 2 и секторе 2

• Cохранить каталог Рас-шина тип 9194 R. STAHL (0,16 Мб)
