Косинусные (фазовые) конденсаторы VMtec серии CRTE
  pea.ru » Конденсаторные установки » Косинусные (фазовые) конденсаторы » Конденсаторы VMtec » Косинусные (фазовые) конденсаторы VMtec серии CRTE



Конденсаторы для компенсации реактивной мощности VMtec CRTE (Германия)

Назначение

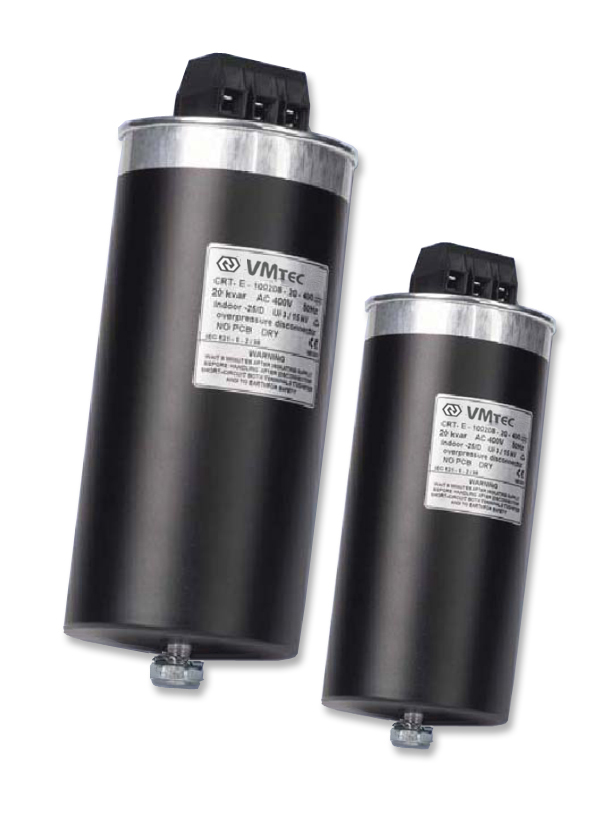

Конденсаторы VMtec CRTE

Купить

Конденсаторы VMtec CRTE – это последнее поколение конденсаторов переменного тока, разработанных в компании VMtec и изготовленных с применением металлизированной полипропиленовой пленки, предназначенных для компенсации реактивной мощности и подавления гармоник в низковольтных цепях.

Основные характеристики конденсаторов

  • Трехфазная обмотка дельта присоединенная к цилиндрическому корпусу из алюминия
  • Номинальная мощность: 2,5kvar up to 40kvar; Номинальное напряжение: 230V up to 800V;
  • Частота тока: 50 / 60 Hz;
  • Подключение конденсатора - контактная колодка
  • низкая цена монтажа за счет использования контактной колодки;
  • эксплуатационный ресурс: 100000 часов
  • сухого исполнения, экологичный
  • Допускается монтаж в любом положении (вертикальная установка более предпочтительней для лучшего охлаждения)
  • Для использования внутри помещений как отдельно, так и в составе блока конденсаторов.
  • Система контроля качества ISO 9001
  • Емкость батареи конденсаторов суммируется из емкости каждого отдельного элемента в последовательном соединении конденсаторов.

Для компенсации реактивной мощности компания VMtec использует только конденсаторы, изготовленные на предприятиях группы. Это решение обеспечивает более высокое качество конечного продукта.Правильно подобранная мощность конденсатора гарантирует безотказную работу на протяжении всего срока, заявленного производителем.

Пленка, используемая в силовых конденсаторах конструкции CRTE, проверена опытом работ компании VMtec в области разработки и производства высокопроизводительных конденсаторов и имеет идентификацию: «Металлизированная полипропиленовая пленка высокой плотности». Главным отличием нашей диэлектрической пленки в сравнении с обычными видами полипропиленовых пленок является уникальный способ металлизации.

Технические характеристики

Материал диэлектрика
Метализированная пленка из полипропилена
Соединение обмоток
Треугольник
Предихранительное устройство
Прерыватель избыточного давления
Допустимое отклонение емкости
-5%, +10%

Номинальное напряжение

230V, 400V/415V , 450V, 480V/525V , 690V, 750V, 800V
Максимальный ток
2 In (включая гармоники)
Максимальный пусковой ток
200 In
Уровень изоляции
3/15 kV
Испытание напряжением на клеммах
2,15 Un, 50 Гц, 10 секунд (плановый тест)
3,00 Un, 50 Гц, 60 секунд (типовой тест)
Испытание клеммы/корпус
3000В, 50Гц, 10 секунд
Диэлектрические потери
<0,2 Вт / квар

Применение

  • Индивидуальная фиксированная компенсация реактивной мощности электродвигателей, низковольтных трансформаторов и тд
  • Низковольтные автоматические конденсаторные батареи
  • Низковольтные регулируемые/нерегулируемые конденсаторные батареи
  • Самовосстанавливающаяся конструкция
  • Предохранительное устройство защиты от взрыва конденсатора по окончанию эксплуатационного ресурса
  • Сухая технология: корпус конденсатора заполнен смолой, нет опасности утечки масла или газов
  • Контактная колодка с защитным исполнением от случайного прикосновения (класс защиты IP20)

Технология

Стандартные полипропиленовые пленки, предназначенные для использования в конденсаторах, имеют одинаковую толщину; в 1995 году в компании VMtec разработана и освоена технология модулированной металлизации пленки, что позволило получить исключительные характеристики конденсаторов, используемых в цепях постоянного тока и устройствах аккумуляции энергии

Эта технология стала применяться также для конденсаторов, предназначенных для переменного тока, и снова были получены выдающиеся характеристики в промышленных устройствах компенсации реактивной мощности. Технология металлизации пленки с модуляцией ее толщины значительно повышает характеристики конденсаторов (и как следствие характеристики устройств компенсации реактивной мощности), например:

  • Выросла удельная мощность(kvar/dm3), а размеры устройств компенсации реактивной мощности уменьшились
  • усилилась защита к нагрузкам перенапряжения постоянным и пиковым и повысилась надежность аппаратуры, особенно при эксплуатации на предприятиях с тяжелыми условиями и большими перепадами напряжений, на практике это соответствует напряжениям, превышающим номинальные значения в три раза
  • более быстрая реакция на внутреннее короткое замыкание, благодаря специальной технологии металлизации с изменением толщины

Снижение броска пускового тока

Конденсаторы, предназначенные для компенсации реактивной мощности должны выдерживать большое количество коммутационных операций Использование конденсатора в параллельном соединении с запитанной конденсаторной батареей подвергается чрезвычайно высоким значениям пускового тока.

Присоединение низковольтного конденсатора компенсации реактивной мощности без обеспечения снижения броска пускового переменного тока может снизить срок эксплуатации оборудования.

С этой целью конденсаторы должны быть обеспечены защитой во время коммутационных операций с помощью соответствующих контакторов оснащенных демпфирующими резисторами .

Материал диэлектрика
Метализированная пленка из полипропилена
Соединение обмоток
Треугольник
Предихранительное устройство
Прерыватель избыточного давления
Допустимое отклонение емкости
-5%, +10%

Номинальное напряжение

230V, 400V/415V , 450V, 480V/525V , 690V, 750V, 800V
Максимальный ток
2 In (включая гармоники)
Максимальный пусковой ток
200 In
Уровень изоляции
3/15 kV
Испытание напряжением на клеммах
2,15 Un, 50 Гц, 10 секунд (плановый тест)
3,00 Un, 50 Гц, 60 секунд (типовой тест)
Испытание клеммы/корпус
3000В, 50Гц, 10 секунд
Диэлектрические потери
<0,2 Вт / квар
Температурный класс
-25/D

Охлаждение

Принудительная вентиляция воздухом
Номанальная частота
50Гц
Перенапряжение
В соответствии с МЭК
Un + 10% (до 8 часов в день)
Un + 15% (до 30 минут в день)
Un + 20% (до 5 минут в день)
Un + 30% (до 1 минуты в день)
Номанальная частота
50Гц
Допустимая влажность
95%
Максимальный ток
2 In (включая гармоники)
Срок службы
100 000 часов работы
Высота над уровнем моря
2000 м
Пропитка
Синтетическая смола
Вывода
Присоединительный щиток
Фиксация
Резьбовая шпилька М12 на дне
Положение установки
Предпочтительно вертикальное, для лучшего охлаждения
Класс защиты
IP20
Установка
Внутренняя

Разрядные резисторы

Включены
Время разрядки
< 3 минут до 75 В или менее
Соответствие стандартам
IEC DS 60831-1/2

Vn = 400V (415V) - 50Hz

ORDER CODE MODEL Q POWER (KVar) С
Capacity
(|tf)
In
Current
(A)
D
Diameter
(mm)
H Heigh (mm) Weight (Kg) Pcs/box Box dimensions Discharge resistor
CRT
403100156V00
CRT-56V-M00 1 3 x6,6 3x 1,4 55 165 0,5 30 370x370x245 Internal
CRT
403150156VD0
CRT-56V-1,5-400 1.5 3x9.9 3x2.2 55 165 0.5 30 370x370x245 Internal
CRT
403200156V00
CRT-56V-2-400 2 3 x 13,3 3x2,9 55 165 0,5 30 370x370x245 Internal
CRT
403250156VD0
CRT-S6V-2,5-400 2,5 3 x 16,6 3x3,6 55 165 0,5 30 370x370x245 Internal
CRT
403300166V00
CRT-66V-3-400 3 3 x 19,9 3x4,3 65 205 0,7 6 370x370x106 Internal
CRT
40340O166V00
CRT-66V-4-400 4 3 x 26.5 3x5.8 65 205 0.7 6 370x370x106 Internal
CRT
403500166V00
CRT-66V-5-400 5 3 x 33,2 3x7,2 65 205 0,7 6 370x370x106 Internal

CRE
501403M50028
CRTE
07S20805040
5 3 x 33,2 3x7.2 75 208 1.2 5 370x370x106 External
CRE
751403M50033
CRTE
07520807540
7,5 3 x 49,7 3x10,8 75 208 1,2 5 370x370x106 External
CRE
102403MS00S3
CRTE
08520810040
10 3x66.3 3x14.4 85 208 1.6 4 370x370x106 External
CRE
1D2403M50036
CRTE
08520812540
12.5 3 x 82.9 3x18 85 208 1.6 4 370x370x106 External
CRE
1S2403M50054
CRTE
10020815040
15 3x99,5 3x21,7 100 208 2 3 370x370x106 External
CRE
202403M50001
CRTE
10020820040
20 3x132.6 3x28.9 100 208 2 3 370x370x106 External
CRE
252403M50002
CRTE
11620825040
25 3 x 165,8 3x36,1 116 208 2,6 3 370x370x125 External
CRE
302403M50003
CRTE
11620830040
30 3 x 198,9 3x43,3 116 208 2,6 3 370x370x125 External
CRE
402403M50108
CRTE
13628340040
40 3 x 265.4 3x57.7 136 283 3.8 2 370x370x125 External

Характеристики конденсаторов CRTE на другие напряжения и частоты см. в каталоге

Габаритные размеры
