Серия расходомеров с компактными диафрагмами Rosemount

Интегральная конструкция для установки в прямом участке трубы; регулирование по замкнутому контуру; универсальный контроль

• Снижение затрат на установку по сравнению страдиционными измерительными диафрагмами
• Точность и воспроизводимость
• Конструкция прямого монтажа облегчает установку
• Самоцентрирующееся кольцо
• Конструкция с угловыми отводам и по стандартуASME/ISO
• Технология на стадии получения патента

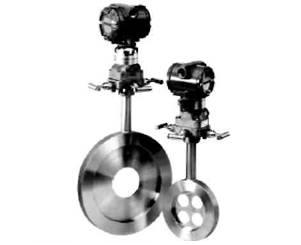

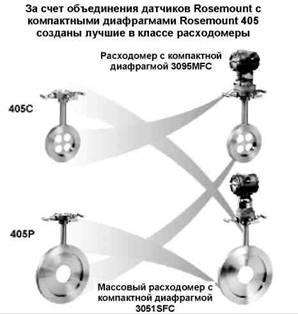

Лучшие в классе интегрированные расходомеры перепада давления

За счет объединения в одном модуле датчиков давления Rosemount с компактными измерительными диафрагмами Rosemount 405, фирме Rosemount удалось создать расходомер по перепаду давления с наиболее высокими характеристиками. Полностью интегрированная конструкция устраняет необходимость установки фитингов, патрубков, клапанов, адаптеров, вентильных блоков и монтажных кронштейнов, что значительно снижает объем сварочных работ и время монтажа.

Сокращение затрат на установку измерительной диафрагмы

Интегральный монтаж конструкции значительно сокращает затраты на инженерную разработку, установку, а также материально-технические затраты.

Интегральный монтаж

Трехвентильный блок и литой корпус толщиной в 1 дюйм (25 мм) обеспечивает интегральный монтаж конструкции, что устраняет необходимость дополнительных соединений между процессом и устройством измерения перепада давления. Благодаря интегральной конфигурации создан недорогой, надежный и удобный для установки блок.

Точность и воспроизводимость

Стабилизирующая измерительная диафрагма 405С идеально подходит для измерения расхода газа, жидкости или пара на ограниченных прямолинейных участках трубы (номинальный диаметр 8 дюймов (200 мм) или меньше). Стабилизирующая диафрагма 405С обеспечивает более высокую точность измерений по сравнению со стандартными диафрагмами.

Механизм центрирования

Ненадлежащее центрирование любого типа диафрагм в трубах малого диаметра может вызвать погрешность измерений до ±5%. Стандартным свойством компактных диафрагм 405 является механизм центрирования, независимый от класса фланца.

Конструкция с угловым отбором по стандарту ASME/ISO

Благодаря сочетанию конструктивных особенностей в одном модуле создан продукт, функционирующий в соответствии с мировыми стандартами.

Информация для оформления заказа приведена на стр. 14

• Масштабируемый датчик давления Rosemount модели 3051S, интегрированный с измерительной диафрагмой серии 405
• Погрешность измерения объемного расхода ±0,80%.
• Исполнения с выносным индикатором, позволяет оператору снимать показания в удобном для него месте
• Поддерживается протокол FOUNDATION® fieldbus.
• Идеально подходит для измерения расхода жидкостей.

Информация для оформления заказа приведена на стр. 26

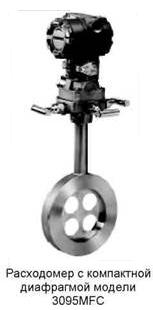

• Включает в себя многопараметрический датчик для измерения массового расхода Rosemount модели 3095MV, интегрально монтированный с компактной измерительной диафрагмой серии 405
• Погрешность измерения массового расхода газов или водяного пара ±0,70%.
• Измеряет перепад давления, статическое давление и температуру процесса (удаленно) в одном модуле датчика.
• Обеспечивает динамическое вычисление скомпенсированного массового расхода.
• Идеально подходит для измерения расхода газов и пара.

Информация для оформления заказа приведена на стр. 34

• Встроенный вентильный блок обеспечивает возможность прямого монтажа датчиков перепада давления.
• Идеально подходит для измерения расхода жидкости, газа и пара
• Погрешность измерения коэффициент истечения ±0,5%.
• Возможность прямого монтажа с фланцами до ANSI 600.
• Самоцентрирующееся кольцо.

Серия расходомеров с компактными диафрагмами Rosemount (pdf).
