Высоковольтные вакуумные контакторы LG
Общее описание
Вакуумные контакторы LG Tri-MEC в основном используются для защиты двигателей, трансформаторов, конденсаторов в линиях питания от сети переменного тока. Они могут быть установлены в много-полочные аппаратные шкафы.
Вакуумный контактор состоит из нескольких модулей, таких как механизм отключения, включая вакуумные прерыватели, магнитный пускатель, мощная литая передняя крышка и вспомогательные устройства. Стабильный и высокопроизводительной операционный цикл исполняется двумя вакуумными прерывателями, которые изготовлены из трубки из высокоглиноземистой керамики, обеспечивающей возможность дегазации при высоких температурах, имеют отличную механическую прочность.
Срабатывание устройства возможно как при мгновенном, так и постоянно действующем возбуждении. Также имеются функции безопасности при соединении и отсоединении.
Краткие технические характертики
Условия работы |
Температура окружающей среды |
от -5 до 40°С |
Макс. средняя температура за 24 часа |
35°С |
Высота |
1000м |
Влажность: средняя измеряемая за 24 часа |
макс. 95% |
Средняя измеряемая за 1 месяц |
макс. 90% |
Применяемые стандарты |
IEC Pub. 60470, IEC 60282-1, JEM 1167, KEMC 1126 |
Номинальный кратковременный ток |
6.3кA |
| Коммутационная способность |
4кА |

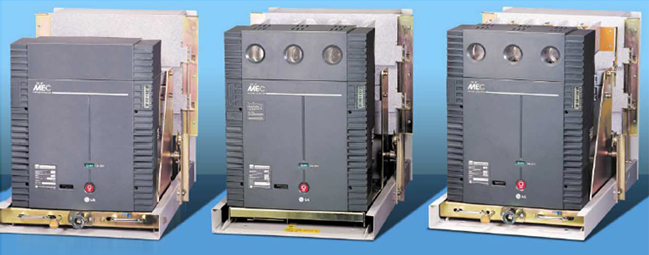

Типы вакуумных контакторов LG
|
Прямо-выдвижной тип
для МCSG |
Тип с подсоединением плавких предохранителей (Стандарт) |
Тип с подсоединением предохранителей
(Прямо-выдвижной тип) |
Вакуумный прерыватель и плавкий предохранитель
Высокая производительность, высокая надежность и долгий срок службы.
Вакуумные прерыватели LG, соответствующие стандартам IEC ANSI и NEMA, изготовлены с применением пайки и дегазации, а также вакуумной печи, что обеспечивает их высокую надежность.
Превосходная механическая прочность и дегазация.
Устройства имеют долгий срок службы и подходят для частого использования, благодаря использованию трубки из высокоглиноземистой керамики и дегазации при высокой температуре.
Высокая скорость прерывания и короткое время дуги.
Прибор имеет быстрое восстановление характеристик вакуумной изоляции. При размыкании он прерывает ток на первой точке ток-нуль, минимизируя износ контактов.
Защита от короткого замыкания [ 40 кА ]
Вакуумные контакторы с плавкими предохранителями для больших токов, прошедшие заводскую проверку согласно IEC 60282-1, обеспечивают защиту от токов короткого замыкания до 40 кА.
Надежное прерывание тока повреждения
Плавкий предохранитель LG для больших токов, ограничивающий уровень тока, способен защитить устройства и системы от тока повреждения, обеспечивая прерывание в течение половины цикла.
Высокий ток типа тока короткого замыкания вызывает плавление предохранителя, благодаря реакции материала внутри предохранителя, в течение очень короткого времени.
Совместимы со обычным типом LG.
Пользователь имеет экономию при замене оборудования, так как размер стойки соответствует обычному типу.Совместимы со обычным типом LG.
Новые вакуумные контакторы серии Tri-MEC ориентированы на пользователя, имеют дружественный интерфейс и не требуют технического обслуживания.
Все размеры подключений, такие, как расстояние между направляющими и фазами, совпадают с обычными стандартами LG. Это означает отсутствие дополнительных затрат при замене. (Примечание - Не применяется к выдвижной стойке класса G).
Безопасность персонала
Подходят для распределительных устройств в металлическом корпусе (Metal Clad Switchgear). Структура унифицированных вводов стойки G-типа и цельнолитый патрон предохранителя позволяют использовать вакуумные контакторы в распределительных устройствах в металлическом корпусе.
Прямо – съемное оборудование - возможно снятие вакуумного контактора с панели без открытия двери, что предотвращает возможность электрического удара.
Блокировка- блокировка включена как стандартное устройство для безопасности оператора.
Дополнительные контакты - имеется до 5NO + 5NC (Примечание - Добавочный дополнительный контакт будет разработан в 2003).
|
|
|
