Тиристорные конденсаторные установки КРМТ
  pea.ru » Конденсаторные установки » Тиристорные конденсаторные установки КРМТ

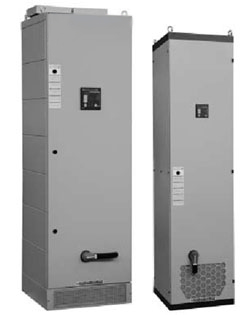

Тиристорные конденсаторные установки КРМТ

Тиристорная конденсаторная установка КРМТ – лучшее, а иногда и единственное решение, когда необходимо осуществлять компенсацию реактивной мощности нагрузки в короткий период времени. Конденсаторные установки с тиристорными ключами применяются в цехах с резкопеременной нагрузкой. К таким относятся цеха с большим количеством подъемно-транспортных механизмов, штамповочных установок и прессов, сварочных аппаратов.

В отличие от установок с контакторами, тиристорная конденсаторная установка обладает быстродействием на 2 порядка выше, т.к. не требуется задержка срабатывания на время разряда конденсатора. В тиристорных установках после подачи сигнала на коммутацию тиристор «сам выбирает» время подключения в момент, когда напряжение в сети и на конденсаторе равны. Задержка включения составляет не более 20 мс. При этом следует отметить, что конденсаторы подключаются без пусковых токов. Это продлевает срок службы конденсаторов. В связи с отсутствием движущихся механических контактов тиристорная конденсаторная установка имеет больший ресурс. Для защиты тиристоров применяются специальные быстродействующие предохранители Их назначение при любых перегрузках разорвать цепь раньше, чем ток через тиристоры достигнет недопустимой для них величины.

Где необходима тиристорная конденсаторная установка?

  • Сталеплавильные заводы
  • Лифтовое хозяйство
  • Портовые краны
  • Кабельные заводы (экструдеры)
  • Аппараты точечной сварки
  • Роботы
  • Компрессоры
  • Горнолыжные подъемники
  • 0,4 кВ промышленные сети химических заводов, бумажных фабрик,

а также там, где нужны эргономичные – малошумные (не контакторные) - решения:

  • Гостиницы
  • Банки
  • Офисы
  • Больницы
  • Торговые центры
  • Телекоммуникационные компании

Недостатки контакторных КРМ по сравнению с тиристорной конденсаторной установкой:

  1. Высокий коммутационный ток и перенапряжения конденсаторов
  2. Риск возникновения коммутационных перенапряжений
  3. Большое время повторного включения ступени > 30 c
  4. Необходимость более частого проведения регламентного обслуживания (например: протяжка болтовых соединений, ослабляющихся из-за вибраций контакторов)

Достоинства тиристорной конденсаторной установки

  • Снижение потерь в линиях и силовых трансформаторах
  • Увеличение доступных мощностей (кВт) завода
  • Меньшие падения напряжения на предприятии
  • Минимизация аномалий в электросети, таких как фликер и падение напряжения
  • Отсутствие движущихся частей и, как следствие, увеличение регламентного интервала
  • Увеличение срока службы конденсаторов минимум в 1,5 раза
  • Так как тиристорная конденсаторная установка компенсирует реактивную мощность практически мгновенно, то силовой трансформатор работает на активную нагрузку, что увеличивает его срок службы. Статические тиристорные контакторы не имеют ограничений по числу коммутаций.

Технические характеристики тиристорной конденсаторной установки

Номинальное напряжение 400…415 В
Номинальная мощность 135 … 900 кВАр
Частота 50/60 Гц
Шаг регулирования мощности 22,5…90
Диапазон задания косинуса фи 0,8 емк. … 0,8 инд.
Инерционность 20…60 мс
Интерфейсы RS-232/485
Контроль температуры внутри шкафа автоматическая принудительная вентиляция
Окружающая температура +5…+40°С
Степень защиты IP 31 (IP 55 – под заказ)


Тиристорные конденсаторные установки:

Установки КРМТФ (ДФКУ, АФКУТ) с фильтрами высших гармоник

Тиристорные конденсаторные установки КРМТФ (ДФКУ, АФКУТ) предназначены для компенсации реактивной мощности в сетях с высоким уровнем гармонических составляющих и быстроизменяющейся нагрузкой.

Установки PFC-FT2-ST для запуска двигателей

Тиристорная конденсаторная установка PFC-FT2-ST – это работающая в реальном времени динамическая система компенсации реактивной мощности, использующая проверенные промышленные технологии для новых решений, связанных с запуском мощных двигателей.

Система VMTEC PFC-TURBO

Комплексное решение проблемы Падения напряжения (перепады напряжения, пониженное напряжение). Разработан, чтобы преодолеть падения напряжения до 0.2 p.u и сохранить падение напряжения на уровне не ниже 85% с типичной продолжительностью до 3 секунд.

Тиристорные конденсаторные установки КРМТ (АКУТ, УКРМТ)

Тиристорные быстродействующие автоматические конденсаторные установки КРМТ предназначены для компенсации реактивной мощности в электросетях с резкопеременной нагрузкой (компенсация в реальном времени).



Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.


Расчет, производство и поставка конденсаторных установок. Установки компенсации реактивной мощности, в наличии и под заказ.
