Шкаф распределительный серии ШР 11(ШРС - 1)
  pea.ru » Электрощиты и электрошкафы » Низковольтное оборудование » Шкафы и щиты распределительные, распределительные пункты » Шкаф распределительный серии ШР 11(ШРС - 1)

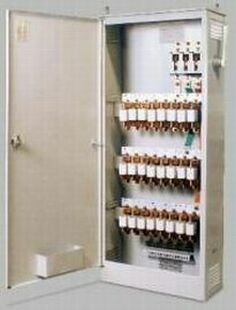

Шкафы распределительные ШР-11, ШРС-1

Шкафы распределительные ШР-11, ШРС-1

Предназначены для приема и распределения электрической энергии. Шкафы рассчитаны на номинальные токи до 400 А и номинальное напряжение до 380 В трехфазного переменного тока частотой 50 Гц и с защитой отходящих линий предохранителями НПН2-60 (до 6ЗА). ПН2-100(до 100А), ПН2-250(до 250 А), ПН2-400 (до 400А).Ввод и вывод проводов и кабелей предусмотрены снизу и сверху шкафа.

Выдерживаемый ударный ток:

  • при ном. токе шкафа 250 А - не менее 10 кА;
  • при ном. токе шкафа 400 А - не менее 25 кА.

ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные возможности для применения. Так, в шкафах серий ШР-11-73511 .. 73517 на вводе установлены предохранители ПН2-400, а в шкафах 73518 .. 73523 предусмотрены два ввода. В остальном конструкция и схемы этих шкафов идентичны. В шкафах с 5 отходящими линиями ширина — 500мм.

Структура условного обозначения шкафов распределительных

ШРСШкаф распределительный силовой
1Номер разработки
ХОбозначение степени защиты
Хусловный номер схемы
У3вид климатического исполнения и категория размещения по ГОСТ 15150-69
ШРШкаф распределительный
11Номер разработки
7Вид установки: напольное исполнение, ввод проводников в любой комбинации
3Высота 1600мм
ХШирина шкафа: 7-500мм, 5-700
ХНомер схемы шкафа (от 1 до 23)
ХСтепень защиты по ГОСТ 14255-96, 2-IP22; 5- IP54
У3Вид климатического исполнения и категория размещения по ГОСТ 15543-70

 Принципиальные схемы и комплектация шкафов ШРС-1 и ШР-11.

Принципиальные схемы и комплектация шкафов ШРС-1 и ШР-11.
ТипНомин.
ток (А)
Тип и количество групп предохранителей на отводящих линиях
ШРС-1ШР-11НПН-2-60ПН-2-100ПН-2-250
-20У3 -50У3-73701-22У3, УХЛ3
-73701-54У2
250
200
5
-21У3 -51У3-73702-22У3, УХЛ3
-73702-54У2
250
200
5
-22У3 -52У3-73703-22У3, УХЛ3
-73703-54У2
250
200
23
Принципиальные схемы шкафов ШР-11, ШРС-1
ТипНомин.
ток (А)
Тип и количество групп предохранителей на отводящих линиях
ШРС-1ШР11НПН-2-60ПН-2-100ПН-2-250
-23У3 -53У3-73504-22У3, УХЛ3
-73504-54У2
400
320
8
-24У3 -54У3-73505-22У3, УХЛ3
-73505-54У2
400
320
8
-73506-22У3, УХЛ3
-73506-54У2
400
320
8
-73707-22У3, УХЛ3
-73707-54У2
400
320
32
-27У3 -57У3400
320
52
-26У3 -56У3-73708-22У3, УХЛ3
-73708-54У2
400
320
v5
-25У3 -55У3-73509-22У3, УХЛ3
-73509-54У2
400
320
44
-28У3 -58У3-73510-22У3, УХЛ3
-73510-54У2
400
320
242
-73511-22У3, УХЛ3
-73511-54У2
400
320
62
Принципиальные схемы шкафов ШР-11, ШРС-1
