ВЫКЛЮЧАТЕЛИ НАГРУЗКИ И РАЗЪЕДИНИТЕЛИ-КОНТАКТОРЫ (Рубильник VMtec 25А - 3150А)

ОПИСАНИЕ

Рубильник VMtec

Рубильник VMtec

Купить

Компания Vmtec предлагает большой ассортимент выключателей нагрузки - контакторов (с функциями искро/дугогашения и другими опциями) от 25А до 3150А, применяемых в сетях переменного (постоянного) тока, категории АС23 (ДС23) в соответствии со стандартом IEC 60947/ISI 3947 с напряжением до 1000В(750В). Изготавливаются в 3-х и 4-х (и более) полюсном исполнении, для внутренней и наружной (в металлических ящиках) установки. Прерыватели токовых цепей испытаны на соответствие международным стандартам различными независимыми лабораториям, такими как ASTA – на соответствие международным стандартам IEC, CPRI, ERDA. Сертифицированы в России, соответствуют требованиям ГОСТ Р 50030.3-99. Модельный ряд контакторов VMtec послужит качественной и доступной по цене заменой продукции отечественного производства : рубильник ВР32 37, рубильник ВР32 31, рубильник ВР32 39, рубильник РПС, рубильник ВНК и другие. Наиболее популярными моделями по мощности являются контакторы: 250А, 400А, 630А, 1000А, 1600А, 2500 А.

Выключатели нагрузки в основном предназначены для применения в шкафах систем распределения энергии, комплектных трансформаторных подстанциях, а также рубильники для ЩО70, рубильники для распределительных пунктов, рубильники для ГРЩ, рубильники для ВРУ и в другом низковольтном оборудовании распределения и передачи электроэнергии.

Конструкция контакторов

Контакторы VMtec, по аналогии с продукцией российского производства (разъединитель РЕ19 41, рубильник РЕ19 43, рубильник ПЦ и др.) имеют конструкцию с индивидуальным полюсом для каждой фазы, что позволяет собрать комбинацию от 1-го до 8-ми полюсов. Каждый полюс выключателя нагрузки VMtec, представляет собой отдельный модуль с вертикально включающимися контактными группами, по желанию потребителя можно с заводской точностью самостоятельно изменить конфигурацию изделия или заменить вышедший из строя полюс. Разнообразные аксессуары позволяют привести конструкцию рубильников VMtec в соответствие с требованиями заказчика.
Выключатели нагрузки VMtec прошли испытание и проверку временем, в течение более чем 20 лет, при неблагоприятных условиях окружающей среды во всех климатических зонах в разных странах.

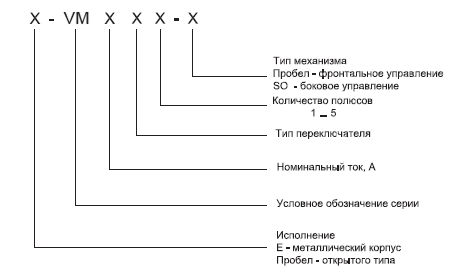

СТРУКТУРА ИДЕНТИФИКАЦИОННОГО ОБОЗНАЧЕНИЯ

Структура идентификационного обозначения рубильника

УНИКАЛЬНЫЙ МЕХАНИЗМ КОНТАКТОВ ВЫКЛЮЧАТЕЛЯ

Рубильник 250А, рубильник 400А, рубильник 630А, рубильник 800А, рубильник 1000А, рубильник 1600А, рубильник 2500А и выше имеет ножевой контактный механизм, который использует принцип магнитного притяжения в магнитопроводах на подвижных контактах. С увеличением силы тока автоматически увеличивается и контактное усилие, обеспечивая надежный контакт. Таким образом достигается пониженная температура контактов, что увеличивает электрическую долговечность изделия.
Для включения (выключения) выключателей нагрузки применяется пружинный привод мгновенного действия, что позволяет размыкать контакты с большим усилием и высокой скоростью, привод при необходимости возможно самостоятельно менять местами с полюсами – изменяя общую конфигурацию. Специальная форма неподвижных контактов с применением дугогасительных камер не допускает дугообразования, искрения на токопроводящих поверхностях, что дополнительно гарантирует надежность. Такой же принцип работы применен в рубильниках Кореневского завода : ВР32 37, ВР32 39, РЕ19 42, РПС, что позволяет без каких-либо проблем заменять их в проектах на аналоги VMtec.
При каждой коммутации ножевые контакты самоочищаются, что оптимально применимо для включений двигателей и конденсаторных установок компенсации реактивной мощности, а так же для использования в таких отраслях промышленности, где имеет место повышенное загрязнение среды, как например химические заводы, цементные заводы, металлургические предприятия и т.п.

ЛЕГКАЯ УСТАНОВКА

Выключатели нагрузки VMtec , в отличие от приборов АВВ, сразу комплектуются съемной управляющей рукояткой, и по заказу поставляются штоки разной длины, и от этого цена рубильника обладает явной конкурентоспособностью. С помощью рукоятки и штока в сборе регулируется необходимая глубина установки переключателя в ячейке. Что позволяет устанавливать один и тот же выключатель на различную глубину, без каких либо усилий и дополнительных устройств. Рукоятка переключателя с 4-х-гранным отверстием позволяет изменить направление поворота переключателя внутри ячейки на 90 и 180 градусов в любую сторону без переделки наружной двери. По заказу рубильники могут поставляться с увеличенными межполюсными расстояниями.
Все это приводит к экономии времени, а также повышает простоту и количество возможных вариантов установки, и снижает стоимость монтажных работ.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Комплектация выключателей 100-160 тип DM 200-315 тип DM 200-800 тип D/K 1000-1800 тип К 2500-3150 тип К
Рукоятка VMDB20 VMDB22 VMDB16 VMDB28 VMDA8
Шток для рукоятки VMP6x165 VMP8x240 VMP12x255 VMP12X255 VMP12x355
Устройство для монтажа выключателя   НМК-2 НМК-1-1 НМК-3-1
Механизм переключения контактора VMZW6/1 VMZW6/1 VMZW11 VMZW12 VMZW12
Доп. контакт 1 N0+1 NC,3P^P VMZX1 VMZX37 VMZX33 VMZX35 VMZX35
Доп. контакт 2NO+2NC3P-4P VMZX16 VMZX38 VMZX34 VMZX36 VMZX36
Кожух SF702 SF703 SF703(200-400)/SF704 (630-800)
Монтажная рамка ЗР/4Р ЕТ327/ЕТ328 ЕТ329/ЕТ330 ЕТ329/ЕТЗЗ 0 до 400А
Ключ блокировки VMZW-16 VMZW-5 VMZW-5 VMZW-5 VMZW-5
Замок блокировки VMZW-15 VMZWM VMZW-4 VMZW-4 VMZWM


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНТАКТОРОВ

Тип контактора - выключателя нагрузки VM125DM3 VM160DM3 VM200DM3 VM250DM3 VM315DM3 VM400К3
Параметры Значения параметров
Условный тепловой ток на открытом воздухе (А) 125 160 200 250 315 400
Ном. рабочий ток (А) 125 160 200 250 315 400

Категория применения АС21,АС22, АС23

Категория применения ДС21, ДС22,ДС23
Номин. частота (Гц)
50-60
Номин. напряж. изоляции
1000
U(В)
Кратковр.1сек. доп. ток (кА)

8 3 8 17 17 17
Мех. ресурс (цикл ВО) 20000 20000 16000 10000 10000 10000
Ресурс под нагр. (цикл ВО) 5000 1000 1000 1000 1000 1000
Вес без аксессуаров (кг) 0.3 1,8 3 3 3 5,2
Прилаг. усилие к рук. (Нм) 2 2 3,2 8,2 3,2 17



Тип контактора - выключателя нагрузки VM630К3 VM800К3 VM1000К3 VM1250К3 VM1800K3 VM1800К VM2500К3 VM3150К3
Параметры
Условный тепловой ток на открытом воздухе (А) 630 800 1000 1250 1600 1800 2500 3150
Ном. рабочий ток (А) 630 800 1000 1250 1600 1800 2500 3150

Категория применения АС21,АС22, АС23

Категория применения ДС21, ДС22,ДС23
Номин. частота (Гц)
50-60
Номин. напряж. изоляции
1000
U(В)
Кратковр.1сек. доп. ток (кА)

50 50 50 50 50 50 30 30
Мех. ресурс (цикл ВО) 10000 10000 6000 6000 6000 6000 1200 1200
Ресурс под нагр. (цикл ВО) 500 500 500 500 500 500 100 100
Вес без аксессуаров (кг) 6,2 6,2 16,3 16,3 17,5 17,5 37 37
Прилаг. усилие к рук. (Нм) 21 21 21 21 21 21 50 50

Таблица соответствия по техническим характеристикам рубильников Vmtec с продукцией других производителей выключателей

Наменование призводителя выключателей Мощность контактора/выключателя по силе тока, А
Рубильник 250 Рубильник 400 Рубильник 630 Рубильник 800 Рубильник 1000 Рубильник 1250 Рубильник 1600 Рубильник 2500 Рубильник 3150
Vmtec (Германия) VM250DM3 VM400K3 VM630K3 VM800K3 VM1000K3 VM1250K3 VM1600K3 VM2500K3 VM3150K3
ОАО "НВА" г.Коренево ВР32-35 ВР32-37 ВР32-39 РЕ19-41 РЕ19-41 РЕ19-43 РЕ19-43 РЕ19-45 РЕ19-46
ABB (Австрия) OT250E OT400E OT630E OT800E OT100E OT1250E OT1600E OT2500E OETL3150K
ОАО "Саратовский электро- механический звод" Электродеталь ВО1-3551, РЦ-2УЗ, РПЦ-2УЗ, ВД1-3551П(Л), ПЦ-2УЗ, ПБ-2Л (П)УЗ, ВД1-3553П(Л), ВД1-3555П(Л) ВО1-3751, РЦ-4УЗ, РПЦ-4УЗ, ВД1-3751П(Л), ПЦ-4УЗ, ПБ-4Л (П)УЗ, ВД1-3753П(Л), ВД1-3555П(Л) РЦ-6УЗ, РПЦ-6УЗ
ОАО "Новосибирский электро- механический завод" РБ\РС-32, РПС\РПБ-2 РБ\РС-34, РПС\РПБ-4 РБ\РС-36, РПС\РПБ-6
контактор перекидной, контактор реверсивный
