Общие сведения
Коробка соединительная для подвода питания к нагревательной секции на базе кабеля с минеральной изоляцией (MIC). РТВ606
Особенности
- Эффективное решение для подключения питания кабелю с минеральной изоляцией
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
Коробка РТВ606 предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа MIC.

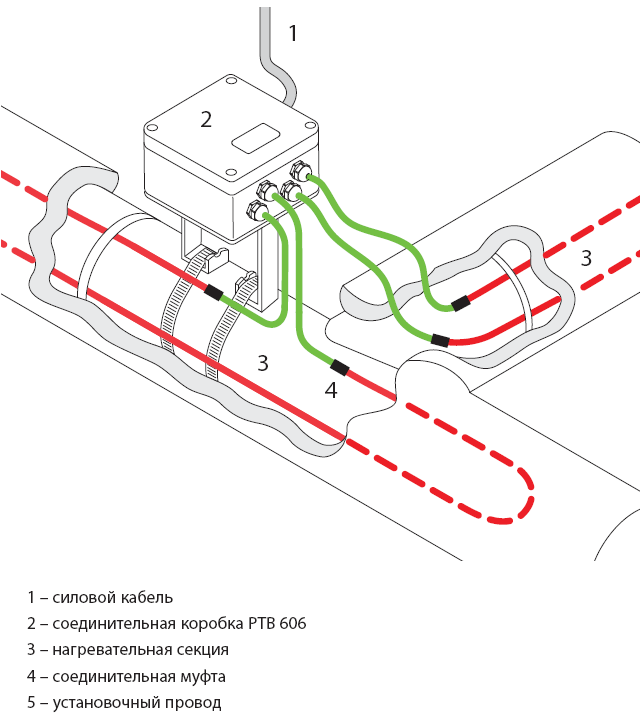

Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда».
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 17 до 18 мм и бронированных силовых кабелей диаметром от 12,5 до 20,5 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм².
Технические характеристики
| РТВ606 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
| Маркировка взрывозащиты |
2Exell |
| Температурная группа взрывоопазной зоны |
Т6 |
| Рабочий диапазон температур окружающей среды |
-55...
...+50°C |
| Рабочее напряжение |
до 550 В |
| Рабочий ток |
до 50 А |
| Клеммный набор WDU/EX |
3 модуля
10 мм² |
| Клеммный набор WPE/EX |
2 модуля
10 мм² |

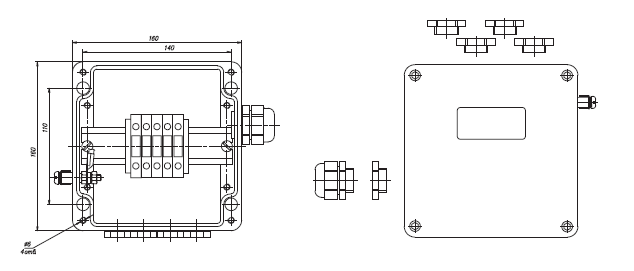

| Габаритные размеры корпуса |
160×160×90 |
| Общий вес |
2,1 кг |
| Степень пыле-влагозащиты |
IP66 |
Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда».
Преимущества
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Подробности сертификации
Сертификат соответствия с маркировкой взрывозащиты 2ExellT3...T6 X №РОСС RU.ГБ05.В02803
Разрешение на применение системы электрического обогрева «Тепломаг» во взрывозащищенном исполнении № РРС 00-37575
