УСТАНОВКИ КРМ-0,4 (УКМ-58). ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Предназначены для повышения коэффициента мощности cos(ф) электроустановок промышленных предприятий и распределительных сетей, а также автоматического поддержания его на заданном уровне (cos(ф) не ниже 0,9).
Такое автоматическое регулирование осуществляется специальным электронным регулятором реактивной мощности, отличающимся высокой чувствительностью и точностью.
Аппаратура состоит из модульных конденсаторных батарей, которые включаются и выключаются автоматически посредством контакторов, оснащенных устройством, способным ограничивать пик тока включения на основе требуемой для установки емкостной реактивной мощности.
Конденсаторы, составляющие конденсаторные батареи, оснащены металлизированным пластмассовым регенерируемым диэлектриком, разрядными резисторами и разъеденителем для защиты от избыточного давления.
Аппаратура размещена в металлическом шкафу, окрашенном эпоксидной смолой, с минимальной степенью защиты IP31.
Пример заказа конденсаторной установки
КРМ-0,4-105-7,5 У3
КРМ - компенсатор реактивной мощности;
0,4 – номинальное напряжение, кВ;
105 – номинальная мощность установки, кВАр;
7,5 – шаг (точность) регулирования, кВАр;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543-70 (У3 – умеренно-холодный климат).
Технические характеристики Номинальное напряжение, кВ: | 0,4…0,525 | Номинальная мощность, кВАр: | 12,6…1050 | Шаг (точность) регулирования, кВАр: | 1,8…105 | Максимальное рабочее напряжение, кВ: | 0,44…0,58 | Частота, Гц: | 50 (60) | Устройства переключения: | контакторы/тиристоры | Перегрузка по току: | 1,3 In | Перегрузка по напряжению: | 1,1…3 Un | Пробивное напряжение, В: | 690 | Температурный диапазон (для шкафа), °С: | -5…+40 | Температурный диапазон (для конденсаторов),°С: | -25…+55 | Общие потери: | ~2Вт/кВАр | Исполнение: | навесное/напольное | Передача данных на ПК: | RS-232 / RS-485 | Степень защиты: | IP31…IP55 |

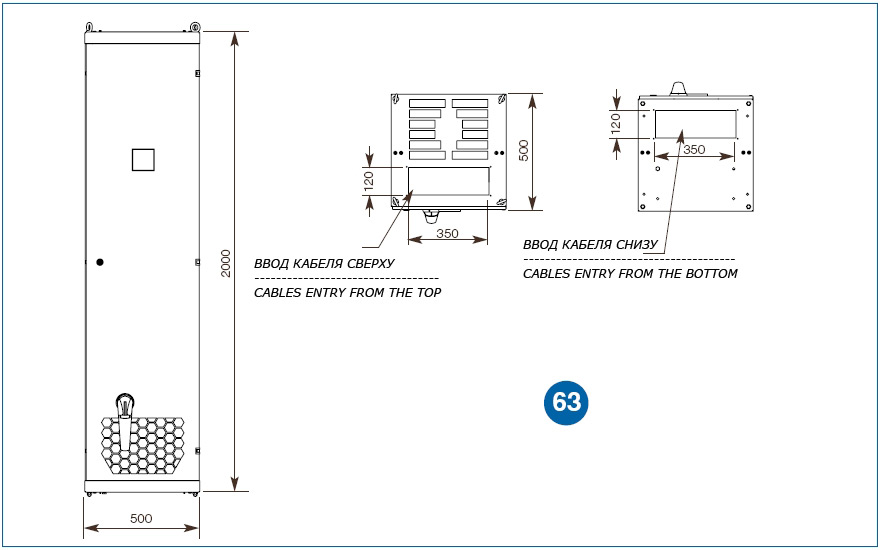

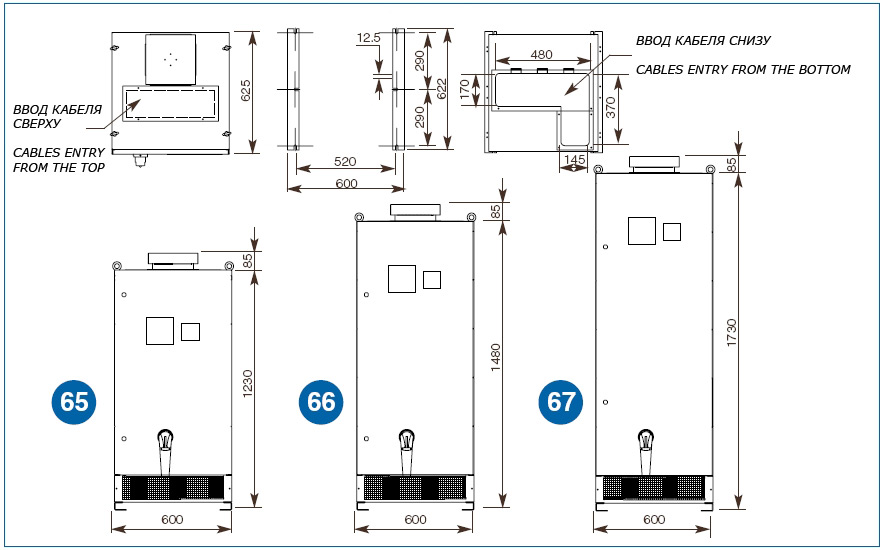

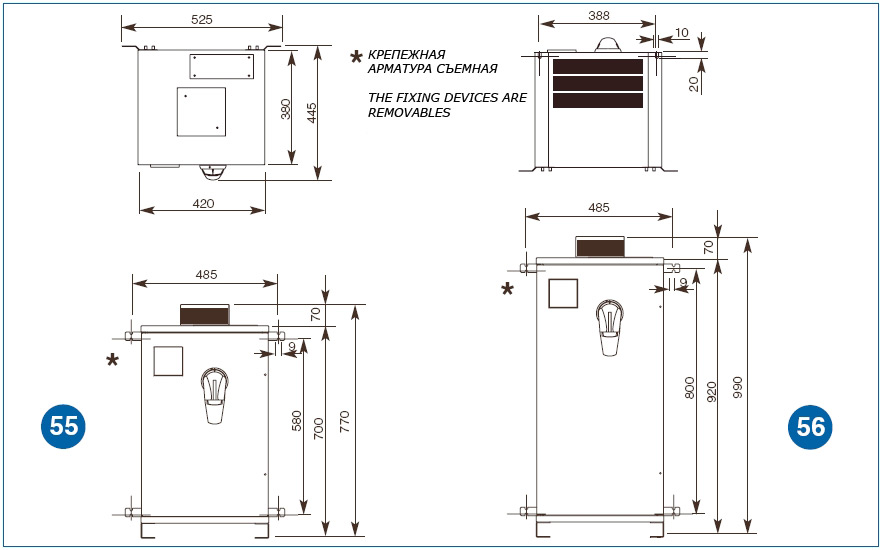

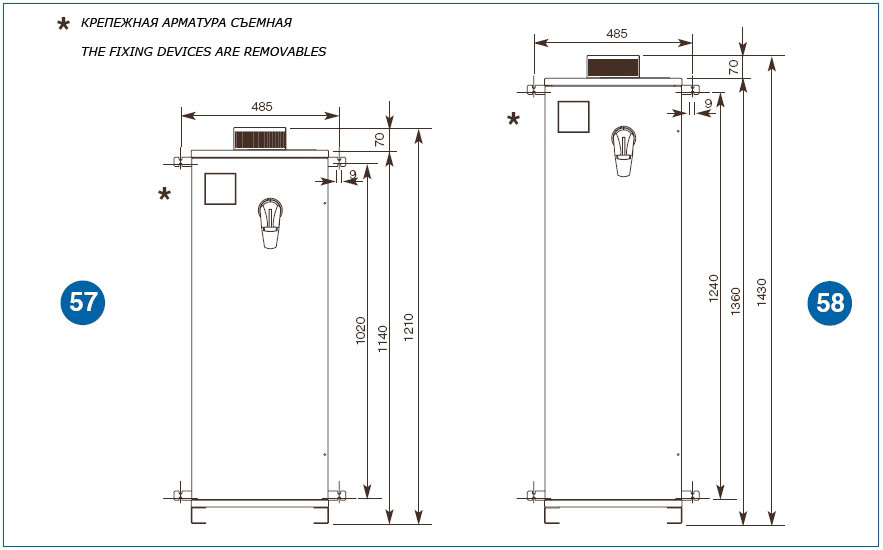

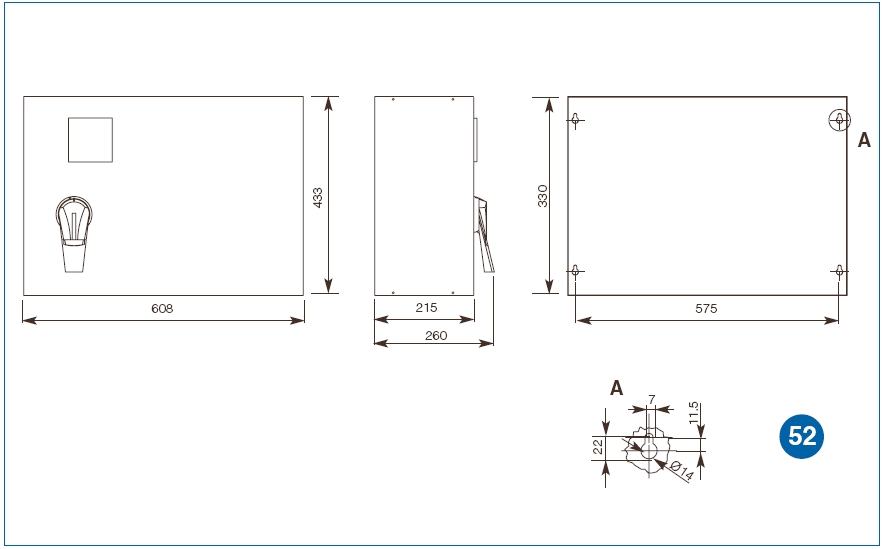

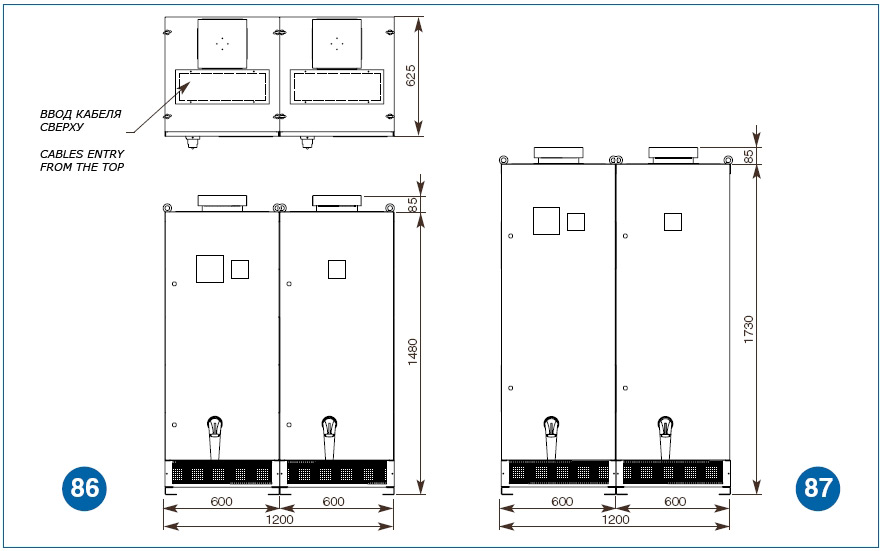

Наименование | Мощность, кВАр (U=400В) | Количество ступеней | Конденсаторные батареи (модули), кВАр | Ток вводного рубильника, А | Вес, кг | Габариты (номер чертежа) | КРМ-0,4-12,6-1,8 У3 | 12,6 | 7 | 1.8-3.6-7.2 | 40 | 15 | 52 | КРМ-0,4-19,8-1,8 У3 | 19,8 | 11 | 1.8-3.6-2x7.2 | 100 | 16 | 52 | КРМ-0,4-27-1,8 У3 | 27 | 15 | 1.8-3.6-7.2-14.4 | 100 | 17 | 52 | КРМ-0,4-32,4-3,6 У3 | 32,4 | 10 | 3.6-2x7.2-14.4 | 100 | 18 | 52 | КРМ-0,4-34,2-1,8 У3 | 34,2 | 19 | 1.8-3.6-2x7.2-14.4 | 100 | 22 | 52 | КРМ-0,4-39,6-3,6 У3 | 39,6 | 11 | 3.6-7.2-2x14.4 | 100 | 23 | 52 | КРМ-0,4-46,8-3,6 У3 | 46,8 | 13 | 3.6-2x7.2-2x14.4 | 125 | 25 | 52 | КРМ-0,4-54-3,6 У3 | 54 | 15 | 3.6-7.2-3x14.4 | 125 | 27 | 52 | КРМ-0,4-64,8-7.2 У3 | 64,8 | 9 | 7.2-4x14.4 | 250 | 29 | 52 | КРМ-0,4-75-7,5 У3 | 75 | 10 | 7.5-15-22.5-30 | 250 | 41 | 55 | КРМ-0,4-105-7,5 У3 | 105 | 14 | 7.5-15-22.5-2x30 | 250 | 47 | 56 | КРМ-0,4-125-7,5 У3 | 125 | 17 | 7.5-15-22.5-30-52.5 | 400 | 51 | 56 | КРМ-0,4-150-15 У3 | 150 | 10 | 15-30-45-60 | 400 | 54 | 56 | КРМ-0,4-180-15 У3 | 180 | 12 | 15-30-60-75 | 400 | 60 | 57 | КРМ-0,4-200-15 У3 | 200 | 13 | 15-30-60-90 | 500 | 65 | 57 | КРМ-0,4-225-15 У3 | 225 | 15 | 15-30-60-120 | 500 | 69 | 57 | КРМ-0,4-240-30 У3 | 240 | 8 | 2x30-3x60 | 630 | 205 | 63 | КРМ-0,4-300-30 У3 | 300 | 10 | 2x30-2x60-120 | 800 | 235 | 63 | КРМ-0,4-300-30 У3 | 300 | 10 | 2x30-4x60 | 800 | 300 | 65 | КРМ-0,4-360-30 У3 | 360 | 12 | 30-2x60-90-120 | 800 | 258 | 63 | КРМ-0,4-375-37,5 У3 | 375 | 10 | 37.5-37.5-4x75 | 1250 | 340 | 66 | КРМ-0,4-420-30 У3 | 420 | 14 | 30-60-90-2x120 | 1000 | 271 | 63 | КРМ-0,4-450-45 У3 | 450 | 10 | 45-45-4x90 | 1250 | 360 | 66 | КРМ-0,4-525-52,5 У3 | 525 | 10 | 52.5-52.5-4x105 | 1250 | 400 | 67 | КРМ-0,4-600-60 У3 | 600 | 10 | 60-60-4x120 | 2x800 | 560 | 86 | КРМ-0,4-675-67,5 У3 | 675 | 10 | 67.5-67.5-4x135 | 2x800 | 640 | 86 | КРМ-0,4-750-75 У3 | 750 | 10 | 75-75-4x150 | 2x1250 | 660 | 86 | КРМ-0,4-825-82,5 У3 | 825 | 10 | 82.5-82.5-4x165 | 2x1250 | 700 | 86 | КРМ-0,4-900-90 У3 | 900 | 10 | 90-90-4x180 | 2x1250 | 720 | 86 | КРМ-0,4-975-97,5 У3 | 975 | 10 | 97.5-97.5-4x195 | 2x1250 | 760 | 87 | КРМ-0,4-1050-105 У3 | 1050 | 10 | 105-105-4x210 | 2x1250 | 800 | 87 |
НПО "ПромЭлектроАвтоматика" изготавливает под заказ конденсаторные установки КРМ-0,4 (аналог УКМ-58, УККРМ, АКУ) с характеристиками (номинальное напряжение, общая мощность и шаг регулирования), отличными от стандартных.
Типы производимых установок: - нерегулируемые - фиксированной мощности (для предприятий, где потребляемая мощность постоянна или изменяется незначительно);
- автоматические - с пошаговым (ступенчатым) автоматическим регулированием реактивной мощности;
- тиристорные - автоматические конденсаторные установки с коммутацией конденсаторных батарей тиристорными ключами (интервал коммутации от 5 мс - компенсация реактивной мощности в реальном времени). Применяются на предприятиях с резкопеременной нагрузкой (буровые установки, сварочные автоматы и др.);
- фильтрокомпенсирующие - автоматические конденсаторные установки с фильтрами гармоник (для защиты конденсаторных батарей от присутствующих в сети гармонических составляющих). Применяются при наличии в сети потребителя гармонических составляющих (точечная и дуговая сварка, индукционные плавильные печи и др.).
Изготавливаемые по "модульному" принципу с использованием комплектующих ведущих европейских производителей установки производимые НПО "ПромЭлектроАвтоматика", выгодно отличаются от своих отечественных аналогов других производителей.
Применение установок производства НПО «ПромЭлектроАвтоматика» - эффективное решение вопросов энергосбережения и повышения надежности работы электрооборудования.
|
|
|
