Высоковольтные силовые конденсаторы VMtec (Германия)
  pea.ru » Конденсаторные установки » Высоковольтные конденсаторы » Высоковольтные силовые конденсаторы VMtec (Германия)

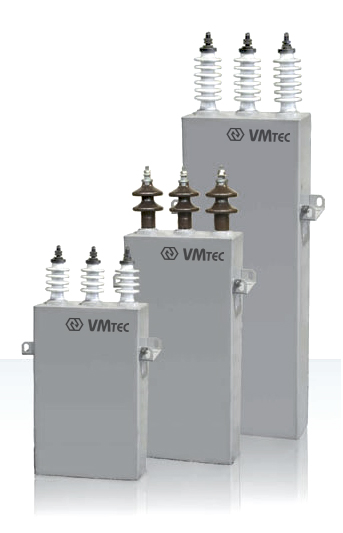

Высоковольтные силовые конденсаторы VMtec (Германия)

Общие сведения

VMtec

Уникальная запатентованная технология

Высоковольтные силовые конденсаторы VMtec (Германия) разработаны и выпускаются в соответствии с новейшими технологиями. Они оснащены полностью пленочным диэлектриком и имеют пропишу из экологически безопасной диэлектрической жидкости, не содержащей атомов хлора. Каждый элемент конденсатора защищен индивидуальным внутренним предохранителем. Кроме того, каждый из конденсаторов имеет внутренний разрядный резистор.

Все высоковольтные конденсаторы отличаются низкими потерями, имеют малую массу, удовлетворяют требованиям большинства национальных и международных стандартов по конденсаторам.

Диэлектрическая жидкость

Применяемая диэлектрическая жидкость обладает исключительным диэлектрическим свойствам и теплоустойчивости как при низких, так и при высоких температурах. Она не содержит полихлорированных бифенилов, хлора, не токсична и способна к биохимическому разложению.

Конденсаторные блоки оснащены фарфоровыми проходными изоляторами на сварном соединении. Корпуса конденсаторов выполнены из нержавеющей стали и перед основной окраской покрыты грунтовкой для обеспечения более длительного срока службы. Предусмотрено проектирование и изготовление конденсаторов особого назначения в соответствии со специфическими требованиями заказчика.

Технические характеристики высоковольтных конденсаторов

Номинальная мощность
25….800 кВАр
Номинальное напряжение
6,3…12,7 кВ
Типоисполнение
однофазное / трехфазное
Уровень изоляции
7,2 / 20 / 60 кВ
Номинальная частота
50 (60) Гц
Потери
0,1 Вт / кВАр
Разрядные резисторы
75 В за 10 минут
Разброс емкости
-5% +10%
Материал корпуса высоковольтного конденсатора
нержавеющая сталь
Климатическое исполнение
УХЛ4, ХЛ1
Высота над уровнем моря
до 2000 м
Импрегнат
Oil SAS-40E
Соответствие стандартам
IEC 871-1-2, CEI 33-7, NEMA CP 1

Дополнительные преимущества

Высоковольтные конденсаторы для компенсации реактивной мощности с полипропиленовым диэлектриком и очень низкими потерями применяются для компенсации реактивной мощности в составе как регулируемых (автоматических), так и нерегулируемых установок КРМ. Высоковольтные конденсаторы предназначены для сетей со средним и высоким напряжением от 3,3кВ до 24кВ.

Данные компоненты, наполненные биомаслом, не содержат хлорсодержащих добавок, абсолютно безопасные для окружающей среды.

Трехфазные высоковольтные конденсаторы, как правило, применяются в трехфазных симметричных сетях среднего напряжения 6-10кВ.

Однофазные высоковольтные конденсаторы используют в случае несимметричных трехфазных сетей или в случае применения в однофазной сети.

Высоковольтные конденсаторы HV-серии изготавливаются с использованием самых продвинутых технологий, что обеспечивает им высокую надежность и продолжительный жизненный ресурс.

Производятся на базе металлизированной пленки (all film dielectric) и заполняются экологически безопасным импрегнатом не содержащим фенолов. В отличие от старой технологии производства высоковольтные конденсаторы для компенсации реактивной мощности, новый импрегнат безопасен для людей и разлагается на составляющие вещества за неделю.

Высоковольтные конденсаторы данной серии позволяют решать все виды задач по компенсации реактивной мощности в сетях среднего напряжения, они оснащены разрядными резисторами, снижающими напряжение на выводах косинусного конденсатора до 75 В за 10 минут, и встроенными предохранителями.


Мощность Напр. Исполнение Част. Длина Ширина Высота Н изолятор Вес
100 6,3 кВ Внутреннее 50 450   130   240   135 21кг.|
100 6,3 кВ Внутреннее/Наружное 50 180
100 10,5кВ Внутреннее/Наружное 50
180
150 6,3 кВ Внутреннее 50 450   130   315   135 27кг.
150 6,3 кВ Внутреннее/Наружное 50 180
150 10,5кВ Внутреннее/Наружное 50
180
200 6,3 кВ Внутреннее 50 450 130 390   135 33кг.
200 6,3 кВ Внутреннее/Наружное 50 180
200 10,5кВ Внутреннее/Наружное 50 180
250 6,3 кВ Внутреннее 50 450 185 350 135 40кг.
250 6,3 кВ Внутреннее/Наружное 50 180
180
250 10,5кВ Внутреннее/Наружное 50
300 6,3 кВ Внутреннее 50 450   185   390   135 45кг.
300 6,3 кВ Внутреннее/Наружное 50 180
300 10,5кВ Внутреннее/Наружное 50
180
350 6,3 кВ Внутреннее 50 450 185 460 135 52кг.
350 6,3 кВ Внутреннее/Наружное 50 180
350 10,5кВ Внутреннее/Наружное 50 180
400 6,3 кВ Внутреннее 50 450 185 500 135 57кг.
400 6,3 кВ Внутреннее/Наружное 50 180
400 10,5кВ Внутреннее/Наружное 50 180
450 6,3 кВ Внутреннее 50 450 185 550 135 62кг.
450 6,3 кВ Внутреннее/Наружное 50 180
450 10,5кВ Внутреннее/Наружное 50 180
500 6,3 кВ Внутреннее 50 450 185 610 135 68кг.
500 6,3 кВ Внутреннее/Наружное 50 180
500 10,5кВ Внутреннее/Наружное 50 180
600 6,3 кВ Внутреннее 50 450 185 710 135 79кг.
600 6,3 кВ Внутреннее/Наружное 50 180
600 10,5кВ Внутреннее/Наружное 50 180

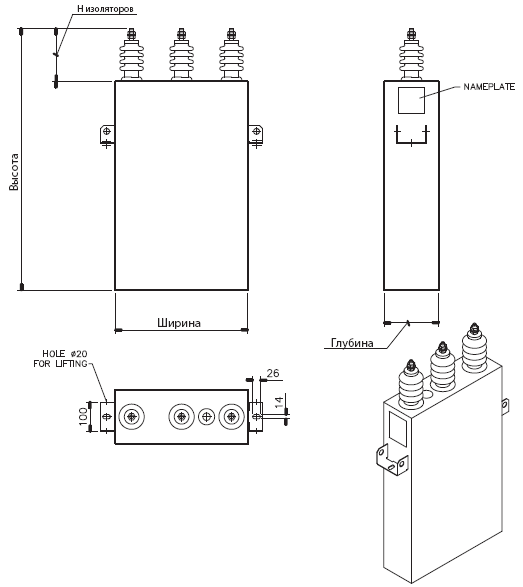

Габаритные размеры
