Общие сведения

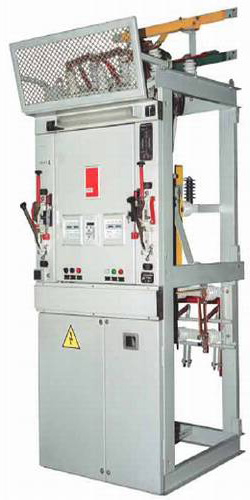

Камеры сборные одностороннего обслуживания серии КСО-395 и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6 или 10 кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.

Структура условного обозначения

КСО 3 95-Х-Х-Х-Х У3 (Т3):

КСО - камера сборная одностороннего обслуживания;
3 - модификация;
95 - год разработки;
Х - номер схемы первичных соединений (см. рис. 1);
Х - номинальное напряжение, кВ: 06-6, 10-10;
Х - номинальный рабочий ток главной цепи, А:
при Uном = 6 кВ: 1-31,5, 2-50, 3-80, 4-100, 5-125, 6-400;
при Uном = 10 кВ: 1-31,5, 2-40, 3-63, 4-80, 5-100, 6-400;
Х - наличие сигнализации о перегорании предохранителей
(0 - отсутствует, 1 - имеется);
Х3 - климатическое исполнение (У, Т) и категория размещения 3
по ГОСТ 15150-69. ШМ Х Х У3 (Т3):
ШМ - шинный мост;
Х - с разъединителями;
Х - расстояние между фасадами камер КСО, мм
(1 - 2000, 2 - 2500, 3 - 3000);
У3, Т3 - климатическое исполнение (У, Т) и категория
- размещения 3 по ГОСТ 15150-69.

Условия эксплуатации

Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Рабочее положение в пространстве вертикальное, допустимое отклонение не более 5° в любую сторону. Способ обслуживания односторонний. Номинальный режим продолжительный. Степень защиты оболочки IР00, со стороны фасада - IР20 по ГОСТ 14254-80. Камеры соответствуют ТУ 16-95 ИМВЛ.675213.005 ТУ, требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2. 007.3-75. ТУ 16-95 ИМВЛ.675213.005 ТУ

Конструкция и принцип действия

Схема принципиальных электрических соединений главных цепей (PDF)
