Регуляторы реактивной мощности «ПО Промавтоматика» «ФАРАД»

Общие сведения

Серия ФАРАД была разработана с расширенными функциональными возможностями и выполнена в специализированном ультра-компактном корпусе. Она сочетает в себе современный дизайн лицевой части с простотой установки и расширения функциональности.

  • 3, 5 или 8 позиций с возможностью расширения до максимум 14 ступеней
  • Возможности расширения с помощью модулей EXP ...
  • ЖК -дисплей с текстом на 6 языках
  • Порт оптического интерфейса для программирования, загрузки данных и диагностики
  • Измерение гармонического состава напряжения и тока до 15° порядка
  • Подходит для низко-, средне- и высоковольтных электрических систем и установок.

Основные характеристики и функции контроллеров включают:

  • ФАРАД P3 с 3 встроенными релейными выходами (96x96мм), с возможностью расширения до 6
  • ФАРАД P5 с 5 встроенными релейными выходами (96x96мм), с возможностью расширения до 8
  • ФАРАД P8 с 8 встроенными релейными выходами (144x144мм), с возможностью расширениядо 14
  • Шина расширения для модулей расширения серии EXP:
    - Дополнительные релейные выходы (позиции)
    - RS232, RS485, USB-порты
    - Ethernet-интерфейс связи (только ФАРАД P8)
  • Высокоточные измерения истинного СКЗ
  • Присоединение в одно- или трехфазные линии и системы когенерации с четырехквадрантной конфигурацией и специальной уставкой коэффициента мощности.
  • Широкий выбор электрических измерений, в том числе КНИ напряжения и тока с гармоническим анализом до 15-го порядка
  • Входное напряжение, отделенное от источника питания, позволяет подключать ТН при среднем напряжении.
  • Широкий диапазон напряжения питания (100-440В переменного тока)
  • Широкий диапазон измерений напряжения (50-720В переменного тока)
  • Сбалансированное использование ступеней с одинаковой номинальной мощностью
  • Измерение реактивной мощности для каждой установленной ступени
  • Защита конденсатора от перегрузки по току
  • Аварийный сигнал отказа позиции
  • Счетчик технического обслуживания по часам и количеству операций ступеней
  • Ввод с регулируемым номинальным током (1A и 5A)
  • Программирование с передней панели, с ПК или с планшетного компьютера/смартфона
  • Резервная копия настроек по умолчанию
  • Двухуровневая защита настроек с использованием пароля
  • Совместим с программным обеспечением для конфигурирования и дистанционного управления, программным обеспечением для управления энергопотреблением и приложением.

Технические характеристики

Серия ФАРАД P3 и P5 ФАРАД P8
Напряжение питания Us 100 - 440V~, 110 - 250V=
Рабочее напряжение 90 - 484V~, 93,5 - 300V=
Частота 45 - 66Hz
Потребляемая/рассеиваемая мощность 3,5W – 9,5VA 100V: 2W – 4VA 440V: 3W – 8,5VA
Рекомендуемые предохранители F1A (rapidi)
Рабочая температура -20 - +60°C
Температура хранения -30 - +80°C
Материал Поликарбонат
Степень защиты IP54 с передней стороны – IP20 на контактах IP65 с передней стороны – IP20 на контактах
Вес 320 г. 640 г.
Купить / узнать цену
ФАРАД P3
ФАРАД P5
ФАРАД P8

Установка и подключение

Только квалифицированный персонал должен выполнять установку и подключение оборудования. Все технические стандарты и нормы должны быть соблюдены. Перед подключением устройства убедитесь, что все соединительные провода обесточены.

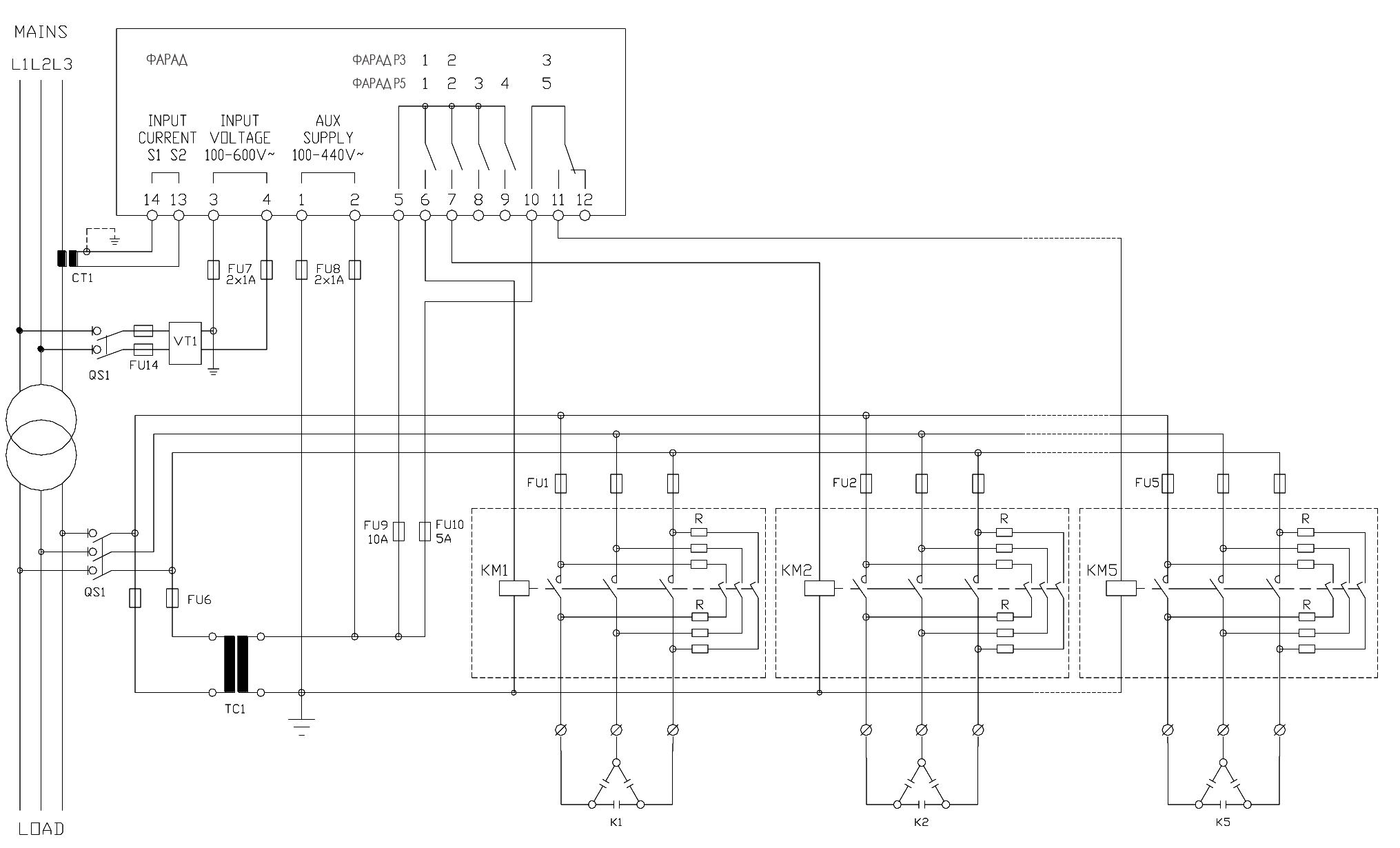

Стандартное трехфазное присоединение (схема)

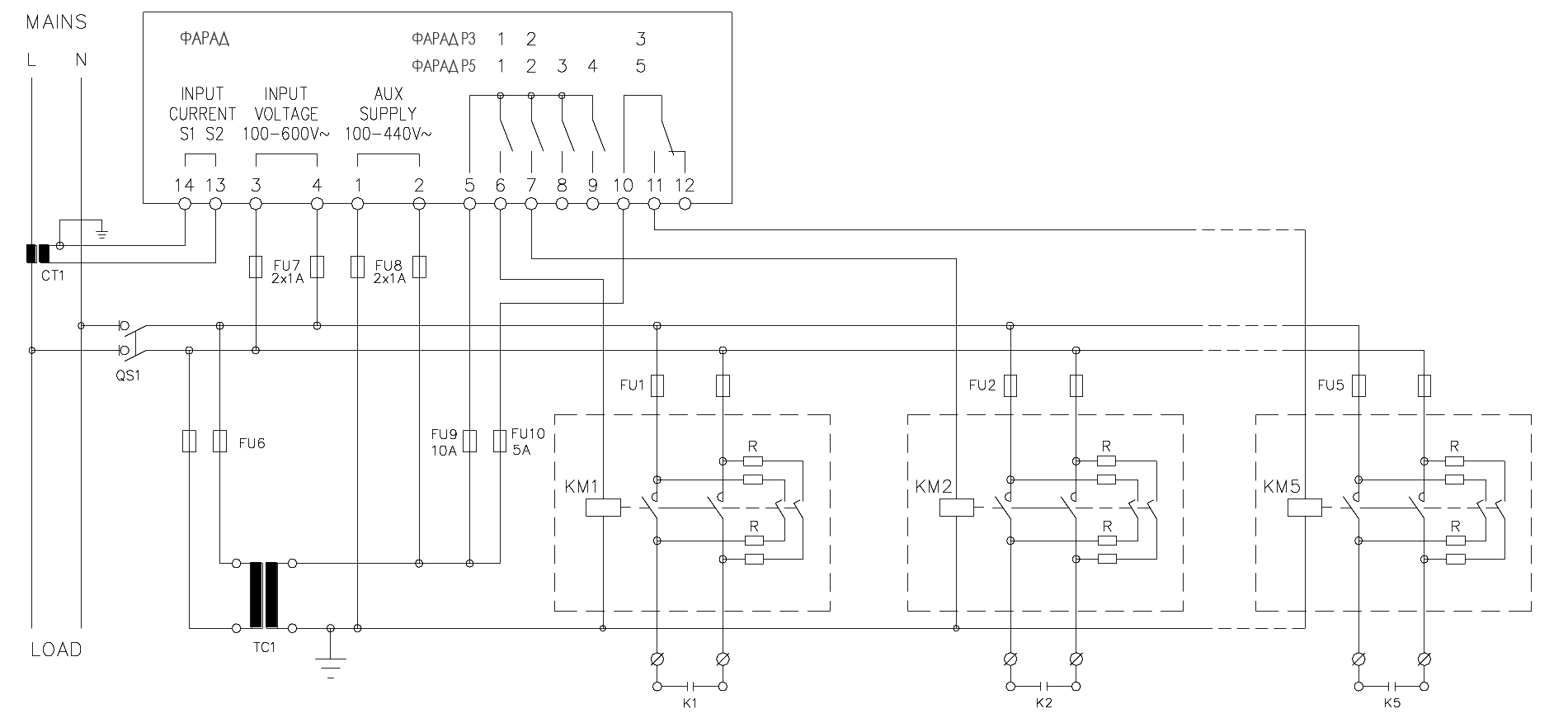

Однофазное подключение (схема)


Технические характеристики

Серия ФАРАД P3 и P5 ФАРАД P8
Питание
Напряжение питания Us 100 - 440V~, 110 - 250V=
Рабочее напряжение 90 - 484V~, 93,5 - 300V=
Частота 45 - 66Hz
Потребляемая/рассеиваемая мощность 3,5W – 9,5VA 100V: 2W – 4VA 440V: 3W – 8,5VA
Стойкость к перебоям питания >= 8ms
Время устойчивости к микроразрывам <= 25ms
Рекомендуемые предохранители F1A (rapidi)
Входы напряжения
Максимальное номинальное напряжение Ue 600VAC L-L (346VAC L-N) 600VAC~
Диапазон измерений 50…720V L-L (415VAC L-N) 50…720V
Диапазон частот 45…65Hz
Способ измерения TRMS
Импеданс измерительного входа > 0.55MΩ L-N
> 1,10MΩ L-L
> 15MΩ
Способ подключения Однофазное, двухфазное, трехфазное с нейтралью или без нее, или сбалансированная трехфазная система.
Точность измерения ±1% ±0,5 digit
Рекомендуемые предохранители F1A (быстрый)
Входы тока
Номинальный ток Ie 1A~ или 5A~
Диапазон измерений Для шкалы 5A: 0,025 - 6A~
Для шкалы 1A: 0,025 – 1,2A~
Тип входа Шюнт от внешнего трансформатора тока(низкого напряжения). Макс. 5A
Способ измерения TRMS
Перегрузочная способность +20% Ie
Пик перегрузки 50A для 1 секунды
Потребляемая мощность ± 1% (0,1…1,2In) ±0,5 digit
Потребление энергии <0,6VA
Точность измерения
Линейное напряжение ± 0,5% шкалы ±1цифра
Релейные выходы: ФАРАД P3 OUT 1 - 2 / ФАРАД P5 OUT 1 - 4 / ФАРАД P8 OUT 1 - 7
Тип контакта ФАРАД P3: 2 x 1 NO + общий контакт
ФАРАД P5: 4 x 1 NO + общий контакт
7 x 1 NO + общий контакт
Номинал UL B300, 30V= 1A вспом. режим B300, 5A 250В~
30V= 1A вспом. режим, 1,5A 440B~ Pilot Duty
Макс. номинальное напряжение 440V~
Номинальный ток AC1-5A 250V~ AC15-1,5A 440V~
Макс. ток на общем контакте 10A
Релейные выходы: ФАРАД P3 OUT 3 / ФАРАД P5 OUT 5 / ФАРАД P8 OUT 8
Тип контакта 1 перекидной
Номинал UL B300 / 30V= 1A вспом. питание B300, 5A 250В~
30V= 1A вспом. режим, 1,5A 440B~ Pilot Duty
Макс. номинальное напряжение 415V~ 440V~
Номинальный ток AC1-5A 250V~ AC15-1,5A 440V~ (тольк NO)
Напряжение изоляции
Номинальное напряжение изоляции Ui 600V~
Максимально допустимое импульсное напряжение Uimp 9,5kV
Допустимое напряжение по частоте сети 5,2kV
Условия окружающей среды
Рабочая температура -20 - +60°C
Температура хранения -30 - +80°C
Относительная влажность <80% (IEC/EN 60068-2-78)
Уровень максимального загрязнения Класс 2
Категория перенапряжения 3
Категория измерений III
Климатическая последовательность Z/ABDM (IEC/EN 60068-2-61)
Ударопрочность 15g (IEC/EN 60068-2-27)
Вибропрочность 0.7g (IEC/EN 60068-2-6)
Подключения
Тип контакта Втычной
Сечение кабеля (мин… макс) 0,2...2,5 mm? (24÷12 AWG)
Номинал UL Сечение кабеля (мин… макс) 0,75...2.5 mm? (18÷12 AWG)
Момент затяжки 0,56 Nm (5 LBin)
Корпус
Исполнение Скрытого монтажа
Материал Поликарбонат
Степень защиты IP54 с передней стороны – IP20 на контактах IP65 с передней стороны – IP20 на контактах
Вес 320 г. 640 г.
Сертификаты и нормы
cULus Ожидается Есть
Сертификация IEC/EN 61010-1, IEC/EN 61000-6-2
IEC/ EN 61000-6-4
UL508 e CSA C22.2-N°14
IEC/EN 61010-1, IEC/EN 61010-2-030
IEC/ EN 61000-6-2, IEC/ EN 61000-6-3
UL61010-1 and CSA C22.2-N°61010-1
Стандарты Use 60°C/75°C copper (CU) conductor only
AWG Range: 18 - 12 AWG stranded or solid
Field Wiring Terminals Tightening Torque:
4.5lb.in
Flat panel mounting on a Type 1 enclosure
Купить / узнать цену
ФАРАД P3
ФАРАД Р5
ФАРАД P8

Руководство по экплуатации

pdf ФАРАД P3 и ФАРАД P5
pdf ФАРАД P8
