Щитки квартирные ЩК
  pea.ru » Электрощиты и электрошкафы » Низковольтное оборудование » Щитки » Щитки квартирные ЩК

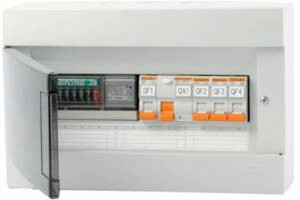

Щит квартирный ЩК

Назначение

Предназначены для внутриквартирного распределения электроэнергии и учета ее потребления, а также для защиты распределительных и групповых линий цепей при перегрузках и коротких замыканиях.

Присоединяются к цепям напряжением 220 В и 380/220 В трехфазного переменного тока частотой 50 Гц в электроустановках с системами заземления ТN-S, ТN-C-S, ТN-C по ГОСТ 30331.2/ ГОСТ Р 50571.2.

Технические данные

Номинальные токи тепловых и комбинированных расцепителей аппаратов защиты отходящих линий для учетно-распределительных щитков:
- 16А - для линий питания, светильников и штепсельных розеток;
- 25А - для линии питания электрической плиты.
Степень защиты токоведущих частей щитков - IР30 по ГОСТ 14254.
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.
Электрическое сопротивление изоляции не более 10МОм.
Номинальный условный ток короткого замыкания не должен превышать10 кА.
Безотказная наработка щитков - не менее 9000 час.
Установленный срок службы до замены щитков - не менее 25 лет, при этом в течение данного срока могут заменяться приборы, аппараты и провода.
Критерием предельного состояния щитков является одновременный отказ более 50% установленных в щитках аппаратов.
В щитках устанавливаются автоматические выключатели «ИЭК» ВА47-29, по заказу - Шнейдер Электрик «Серия Домовой».

Структура условного обозначения

ЩК Х – Х Х ХХ УХЛ4

ЩК

Щиток квартирный (коттеджный)

Х

1 – навесного исполнения;
2 – для установки в нишу.

Х

1 – однофазный;
3 – трехфазный.

Х

Аппарат на вводе:
1 – пакетный переключатель;
2 – автоматический выключатель;
3 – УЗО.

ХХ

Исполнение:
02 – с группами 2х16А+1х25А;
03 – с группами 3х16А+1х25А;
04 – с группами 4х16А+1х40А;
05 – с группами 3х16А+1х25А+1х40А;
06 – с группами 5х16А+1х25А

УХЛ4

Климатическое исполнение по ГОСТ 15150

Схемы электрические принципиальные щк

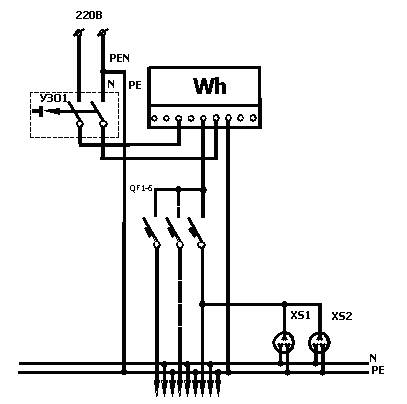

для однофазной сети

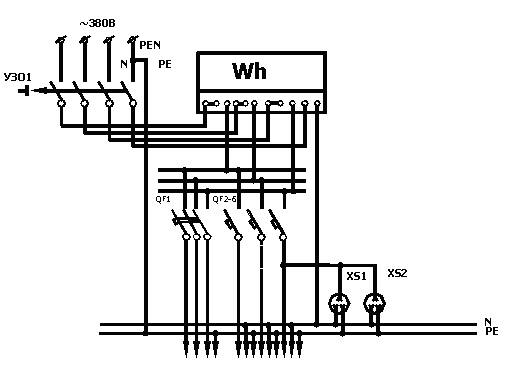

для трехфазной сети
