Противопожарные установки повышения давления

Противопожарные установки VMtec

Противопожарные автоматические насосные установки на базе насосов  VMtec  это  относительно новые станции для пожаротушения, не так давно появившиеся на российском рынке, но хорошо зарекомендовавшие себя в странах Евросоюза. На самом деле, в такого рода установках можно выделить несколько основных узлов:

  1. Шкаф для автоматического управления («электронный мозг»), куда могут входить разные электронные устройства и элементы контроля.
  2. Насосные агрегаты, состоящие из электродвигателя и гидравлической части.
  3. Запорно-регулирующая арматура, так называемая «обвязка» станции

Из этих трех составляющих складывается цена на установку для пожаротушения для конкретного объекта (офисное или административное здание, магазин или складское помещение, жилые дома и объекты народного хозяйства).  Таким образом, чтобы правильно и экономически выгодно подобрать противопожарную установку, необходимо заполнить форму опросного листа ниже.

Опросный лист для подбора автоматической станции пожаротушения

Скачать опросный лист для подбора автоматической станции пожаротушения в формате.doc

Ваше имя:
Ваша организация:
Контактный телефон:
Email:
Система пожаротушения:
Общее количество насосных агрегатов которыми требуется управлять:  Из них резервных:
Мощность электродвигателя каждого насосного агрегата, кВт:
Дополнительные сведения заполняются по желанию
Город где находится Ваша организация:
Желательные комплектующие в шкафу:
Перекачиваемая жидкость:
Температура от-до, °С:
Регулируемый параметр:
Другое:
Водозабор: Из сети: напор на входе (подпор), м:

Из резервуара: высота всасывания, м:
Напор на выходе (без учета подпора), м: Требуемый:

Максимальный:
Расход, м³/час: Расчетный:

Максимальный:

Минимальный:
Способ пуска насосов:
Ограничение по габаритам станции: Высота, мм:

Длина, мм:

Ширина, мм:
Условный диаметр: Всасывающая сторона, мм:

Напорная сторона, мм:
Необходимость интеграции в SCADA- систему:
Дополнительные требования к комплексу регулирования:

Общие сведения (автоматические установки пожаротушения)

ESPA

В связи с загруженностью местных водопроводных систем, повышенной этажностью объектов и рядом других причин часто возникает необходимость в установке дополнительных насосных станций, задача которых – поддержание давления на уровне, обеспечивающем подачу требуемого количества воды даже в самые неблагоприятно расположенные точки потребления.

Особенности автоматических установок пожаротушения

Многонасосные установки повышения давления ESPA производятся двух типов: гидропневматические – управляемые при помощи реле давления, и с плавным регулированием скорости вращения – управляемые частотным преобразователем. В зависимости от требуемой подачи в повысительную установку могут входить от одного до шести центробежных насосов с необходимыми характеристиками. Обычно повысительные установки поставляются готовыми к подключению, полностью укомплектованными на виброустойчивой фундаментальной раме с общей трубной обвязкой, оборудованной всеми необходимыми составляющими (обратные клапана, краны, задвижки, датчики давления, манометры, перепускные предохранительные клапаны и др.), гидроаккумулятором, электрической разводкой и центральным щитом управления.

Cтанции пожаротушения (автоматические установки пожаротушения)

Для питания противопожарных систем производятся специальные станции пожаротушения ESPA. Обычно они состоят из одного или двух основных питающих насосов и одного «дежурного», на общей фундаментальной раме с трубной обвязкой и всеми необходимыми составляющими: обратными клапанами, кранами, задвижками, датчиками давления, манометрами, перепускными предохранительными клапанами и др. Установки для противопожарных систем могут быть оснащены устройством еженедельного тестирования, включающим в себя таймер с возможностью недельного программирования, выпускной электромагнитный клапан, устройство звуковой и световой сигнализации и кнопку аварийной остановки с ручным сбросом. Обычно используется «дежурный» насос небольшой мощности. Его задача состоит в том, чтобы поддерживать автоматическую установку пожаротушения под давлением. Он компенсирует малые расходы и возможные утечки из системы, тем самым предотвращая включение основного, более мощного насоса и экономя электроэнергию.

Общие сведения

GRUNDFOS

Комплексные установки Grundfos Hydro MX на базе насосов CR имеют Сертификат Пожарной Безопасности РФ. В зависимости от модификации, установки Hydro MX могут применяться в спринклерных и дренчерных системах водяного и пенного пожаротушения, а также в системах с гидрантами. В системах пожаротушения Hydro MX используется вода, не содержащая примесей, способных оказать химическое или механическое воздействие на проточную часть установки и устройства автоматики, входящие в комплект поставки.

Назначение автоматической установки пожаротушения

Станции пожаротушения Grundfos Hydro MX применяются для защиты:
- жилых зданий различной этажности,
- магазинов,
- производственных и складских помещений,
- объектов культурно-социального назначения и.т.п.

Характеристики

Характеристики Ед. изм Значения
Максимальная подача  м³/ч 270
Максимальный напор  м 150
Температура жидкости  °C  0 .. +70
Температура окружающей среды  °C  0 .. +40
Относительная влажность воздуха, не более  % 95
Мощность электродвигателя  кВт 1,1 .. 30
Частота вращения вала электродвигателя  мин-1 2900
Рабочее давление PN  бар 16
Способ пуска электродвигателя  кВт до 4,4 (прямой)
от 5,5 (Y/Δ)
Напряжение питания  В, Гц 2 ввода по 3х380-415В, 50 Гц

В системах пожаротушения Hydro MX используется вода, не содержащая примесей, способных оказать химическое или механическое воздействие на проточную часть установки и устройства автоматики, входящие в комплект поставки.

Комплект поставки

1. Модификация D001 для дренчерных систем или пожарных кранов (запуск от внешнего сигнала):
Два пожарных насоса типа CR, с комплектом арматуры согласно требованиям НПБ.
Шкаф управления типа Control MX D001, соединенный с насосами и аппаратурой.
Насосы и контрольно-измерительная аппаратура соединены со шкафом управления.


Возможность управления:
- пожарными насосами
- дренажным насосом (до 5,5 кВт включительно), насос закрывается отдельно
- одной электрозадвижкой (до 4 кВт, 3х380 В, 2,5 А), задвижка в комплект поставки не входит
- выдача сигналов на удаленную панель сигнализации


2. Модификация S001 для спринклерных систем (запуск по сигналу от сигнализатора давления):
Два пожарных насоса типа CR, с комплектом арматуры и аппаратуры согласно требованиям НПБ.
Шкаф управления типа Control MX S001, соединенный с насосами и аппаратурой.
Насосы и контрольно-измерительная аппаратура соединены со шкафом управления.


Возможность управления:
- пожарными насосами
- насосом-жокеем (до 5,5 кВт включительно); насос-жокей заказывается отдельно
- дренажным насосом (до 5,5 кВт включительно), насос заказывается отдельно
- одной электрозадвижкой (до 4 кВт, 3х380 В, 2,5 А), задвижка в комплект поставки не входит
- выдача сигналов на удаленную панель сигнализации

Общие сведения (автоматическая станция пожаротушения)

CAPRARI

Насосные установки ГРАНФЛОУ® типа УНВ используются для систем водоснабжения жилых и производственных зданий, систем пожаротушения и питания котлов, транспортировки воды и обеспечения различных производственных и технологических процессов.

Назначение автоматической установки пожаротушения

Насосная установка ГРАНФЛОУ для пожаротушения УНВп предназначена для спринклерных и дренчерных систем пожаротушения и является одним из основных направлений в производстве насосных установок. Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Шкаф управления пожарными насосами ГРАНТОР типа АЭП, осуществляющий управление насосной установкой Гранфлоу имеет Сертификат Соответствия и Сертификат Пожарной Безопасности.

Комплектация (насосная станция автоматического пожаротушения)

Насосная станция автоматического пожаротушения Гранфлоу на пожаротушение имеет следующую комплектацию:
  • Два вертикальных насоса DPV голландской компании DP-Pumps либо консольных насоса 3M японской компании EBARA, либо насоса «ин-лайн» серии Omega датской компании Smedegaard, либо консольных насоса MEC итальянской компании Caprari.
  • Насосы устанавливаются на общей плитеосновании, изготовленной из стали, покрытой эпоксидным составом.
  • На входе каждого насоса установлен запорный клапан, на выходе - обратный и запорный клапаны.
  • Установка включает в себя мембранный бак емкостью 8-18 л для защиты от гидроударов при пуске. Корпус бака выполнен из нержавеющей стали, мембрана - из бутила.
  • На входе и на выходе установки установлены стальные всасывающий и напорный коллекторы.
  • Между насосами на всасывающем и напорном коллекторах установлены дисковые поворотные затворы.
  • На напорной магистрали установлены 3 реле давления, обеспечивающие автоматическую работу установки.
  • Для предотвращения работы насосной установки всухую в ее состав входит реле защиты от «сухого» хода.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления ГРАНТОР® с релейным регулированием.
  • Установка может укомплектовываться жокей-насосом типа DPV.

Насосные установки водяного пожаротушения серии «Шторм-Ф»

Автоматическая насосная установка водяного пожаротушения «Шторм-Ф» представляет собой комплектное изделие, готовое к работе. Установка состоит из двух насосов, один из которых находится в жестком резерве. В зависимости от модификации Шторм-Ф может применяться в спринклерных и дренчерных системах водяного пожаротушения, а также в системах с гидрантами.

Применение «Шторм-Ф»

  • В зависимости от модификации может применяться в спринклерных и дренчерных системах водяного пожаротушения, а также в системах с гидрантами
  • Жилые здания различной этажности
  • Магазины
  • Производственные и складские помещения
  • Объекты культурно-социального назначения и т.п.

Расшифровка кодировки:

Расшифровка установок пожаротушения Шторм

Тип управления:

  • Ф - каскадное управление для систем пожаротушения (один рабочий, второй жесткий резерв)
  • Ф (АВР) - каскадное управление для систем пожаротушения с АВР (один рабочий, второй жесткий резерв)
  • ФС - каскадное управление для систем пожаротушения с применением плавного пуска (один рабочий, второй жесткий резерв)
  • ФС (АВР) - каскадное управление для систем пожаротушения с применением плавного пуска и АВР (один рабочий, второй жесткий резерв)

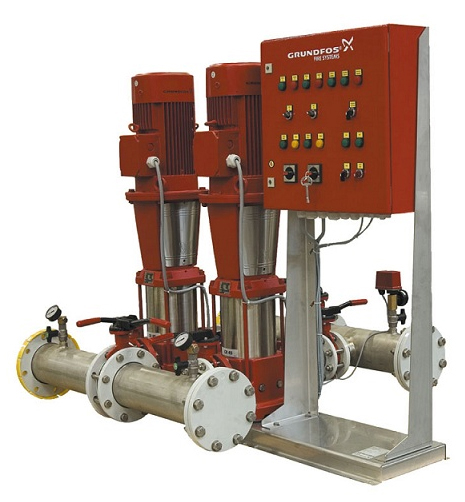

Насосные установки пожаротушения Grundfos Hydro MX

Купить

Описание

Насосная установка Grundfos Hydro MX - комплектный агрегат для установок водяного и пенного пожаротушения. Установки пожаротушения Grundfos Hydro MX 2CR могут использоваться в спринклерных и дренчерных системах. В качестве насоса-жокея можно использовать готовое к подключению оборудование, состоящее из насоса, мембранного бака и реле давления. Насосная установка Grundfos Hydro MX использует в качестве перекачиваемой среды жидкость, не содержащую примесей, оказывающих химическое или механическое воздействие на проточную часть установки Hydro MX.

Применение

  • Основные агрегаты в спринклерных и дренчерных системах
  • Применение для систем питания пожарных кранов

Технические характеристики

  • Расход - до 120 м3/час
  • Напор - до 145 м
Поля характеристик Grundfos Hydro MX
Тип станций Описание
Grundfos Hydro MX D001 Дренчерная или гидрантная система водяного пожаротушения
Grundfos Hydro MX S001 Спринклерная система водяного пожаротушения
Grundfos Hydro MX D002* Дренчерная или гидрантная система пенного пожаротушения
Grundfos Hydro MX S002* Спринклерная система пенного пожаротушения
* - исполнение по запросу

Каталог насосов Grundfos Hydro MX

Модель Мощность P max (кВт) Артикул

Grundfos Hydro MX на базе насосов CR

Hydro MX 2CR 10-3 1.1 98060311
Hydro MX 2CR 10-4 1.5 98060312
Hydro MX 2CR 10-6 2.2 98060313
Hydro MX 2CR 10-9 3 98060314
Hydro MX 2CR 10-12 4 98060315
Hydro MX 2 CR 10-14 5.5 98060316
Hydro MX 2 CR 15-2 2.2 98060317
Hydro MX 2 CR 15-3 3 98060318
Hydro MX 2 CR 15-4 4 98060319
Hydro MX 2 CR 15-5 4 98060320
Hydro MX 2 CR 15-7 5.5 98060321
Hydro MX 2 CR 15-9 7.5 98060322
Hydro MX 2 CR 15-10 11 98060323
Hydro MX 2 CR 20-2 2.2 98060324
Hydro MX 2 CR 20-3 4 98060325
Hydro MX 2 CR 20-5 5.5 98060326
Hydro MX 2 CR 20-7 7.5 98060327
Hydro MX 2 CR 20-10 11 98060328
Hydro MX 2 CR 32-2 3 98060329
Hydro MX 2 CR 32-2-2 4 98060330
Hydro MX 2 CR 32-3 5.5 98060331
Hydro MX 2 CR 32-4 7.5 98060332
Hydro MX 2 CR 32-5 11 98060333
Hydro MX 2 CR 32-6-2 11 98060334
Hydro MX 2 CR 32-7 15 98060335
Hydro MX 2 CR 45-1 4 98060336
Hydro MX 2 CR 45-2 5.5 98060337
Hydro MX 2 CR 45-2-2 7.5 98060338
Hydro MX 2 CR 45-3 11 98060339
Hydro MX 2 CR 45-4 15 98060340
Hydro MX 2 CR 45-5 18.5 98060341
Hydro MX 2 CR 64-1 5.5 98060342
Hydro MX 2 CR 64-2 7.5 98060343
Hydro MX 2 CR 64-2-2 11 98060344
Hydro MX 2 CR 64-3 15 98060345
Hydro MX 2 CR 64-3-1 18.5 98060346
Hydro MX 2 CR 64-4 18.5 98060347
Hydro MX 2 CR 64-4-2 22 98060348
Hydro MX 2 CR 64-5-1 30 98060349
Hydro MX 2 CR 64-6-2 30 98060350
Hydro MX 2 CR 90-1 7.5 98060351
Hydro MX 2 CR 90-2 11 98060352
Hydro MX 2 CR 90-2-2 15 98060353
Hydro MX 2 CR 90-3 18.5 98060354
Hydro MX 2 CR 90-3-2 22 98060355
Hydro MX 2 CR 90-4 30 98060356
Hydro MX 2 CR 90-4-2 30 98060357
Hydro MX 2 CR 120-1 11 98060358
Hydro MX 2 CR 120-2-1 18.5 98060359
Hydro MX 2 CR 120-2 22 98060360
Hydro MX 2 CR 120-3 30 98060361
Hydro MX 2 CR 120-4-1 37 98060362
Hydro MX 2 CR 120-5-1 45 98060363
Hydro MX 2 CR 150-1-1 15 98060364
Hydro MX 2 CR 150-1 11 98060365
Hydro MX 2 CR 150-2-1 22 98060366
Hydro MX 2 CR 150-3-2 30 98060367
Hydro MX 2 CR 150-3 37 98060368
Hydro MX 2 CR 150-4-1 45 98060369
Hydro MX 2 CR 150-5-2 55 98060370
D001 - для дренчерных систем или пожарных кранов (запуск от внешнего сигнала)
S001 - для сплинкерных систем (запуск по сигналу от сигнализатора давления)

Grundfos Hydro MX на базе насосов NB

Hydro MX 2 NB 80-160/151 15 97783325
Hydro MX 2 NB 80-160/161 18,5 97783338
Hydro MX 2 NB 80-160/167 22 97783328
Hydro MX 2 NB 80-160/177 30 97783329
Hydro MX 2 NB 80-200/171 22 97783327
Hydro MX 2 NB 80-200/188 30 97783330
Hydro MX 2 NB 80-200/200 37 97783331
Hydro MX 2 NB 80-200/211 45 97783332
Hydro MX 2 NB 80-200/222 55 97783334
Hydro MX 2 NB 80-250/220 45 97783333
Hydro MX 2 NB 80-250/234 55 97783335
D001 - для дренчерных систем или пожарных кранов (запуск от внешнего сигнала)
S001 - для сплинкерных систем (запуск по сигналу от сигнализатора давления)
Нестандартные установки - по заказу
