Общие сведения
Коробка соединительная для подвода питания к электрическому нагревательному кабелю постоянной мощности. РТВ605
Особенности
- Эффективное решение для подключения питания и ввода под теплоизоляцию электрического нагревательного кабеля постоянной мощности типа СНФ и ТМФ
- Применяется для всех кабелей типа СНФ и ТМФ
- Исключает риск повреждения нагревательных кабелей в местах заделки
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
Коробка РТВ605 предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ.

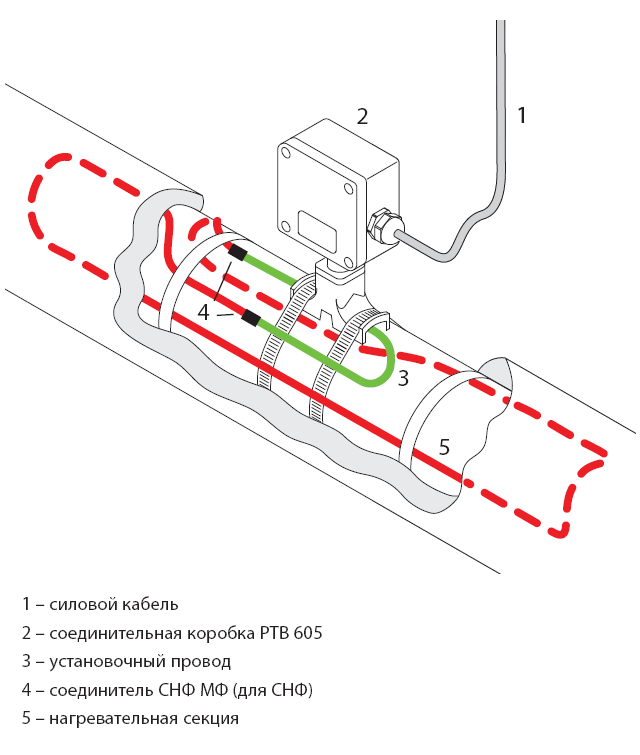

Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда».
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 17 до 25 мм и бронированных силовых кабелей диаметром от 17 до 26,3 мм.
Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 16 мм².
Технические характеристики
| РТВ605 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
| Маркировка взрывозащиты |
2Exell |
| Температурная группа взрывоопазной зоны |
Т6 |
| Рабочий диапазон температур окружающей среды |
-55...
...+50°C |
| Рабочее напряжение |
до 550 В |
| Рабочий ток |
до 50 А |
| Клеммный набор WDU/EX |
5 модулей
16 мм² |
| Клеммный набор WPE/EX |
2 модуля
16 мм² |
| Габаритные размеры корпуса |
160×160×90 |
| Общий вес |
1,2 кг |
| Степень пыле-влагозащиты |
IP66 |
Коробка позволяет выполнить подключение одной или двух секций нагревательного кабеля «петлей», либо трёх секций по схеме «звезда».
Преимущества
- Все необходимые комплектующие входят в состав коробки
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Подробности сертификации
Сертификат соответствия с маркировкой взрывозащиты 2ExellT3...T6 X №РОСС RU.ГБ05.В02803
Разрешение на применение системы электрического обогрева «Тепломаг» во взрывозащищенном исполнении № РРС 00-37575
