4Q2 - Приводы постоянного тока Control Techniques
  pea.ru » Частотные преобразователи купить в Москве по самым низким ценам » Control Techniques » Приводы постоянного тока Control Techniques » 4Q2 - Приводы постоянного тока Control Techniques

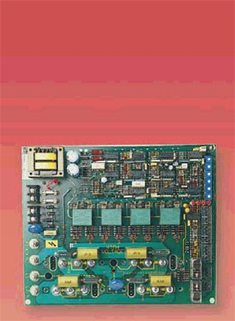

4Q2 - Аналоговый привод постоянного тока

Привода постоянного тока широко используются в задачах, где необходима рекуперация энергии, точное поддержание скорости, хорошие динамические характеристики системы и стабильный момент на валу во всем диапазоне регулирования скорости. Среди типичных областей применения приводов постоянного тока можно назвать экструдеры, миксеры, куттеры, волочильные машины, прессы.

Небольшие аналоговые привода постоянного тока мощностью от 0,18 до 7,5 кВт, с напряжением питания 110, 220/240, 400 VAC. Безкорпусное исполнение, возможно управление скорость или моментом. Для CHEETAH SM возможно исполнение в корпусе со степенью защиты IP40, а 4Q2 обеспечивает четырех-квадрантное управление скоростью и моментом.

Аналоговый привод постоянного тока от 0.55 до 7.5 кВт Привод постоянного тока 4Q2 обеспечивает полное управление в четырех квадрантах двигателями постоянного тока с обмотками возбуждения или с постоянными магнитами мощностью до 7.5 кВт. Устройства подходят для работы при питании фаза/нейтраль для двигателей на 180 В и при питании фаза/фаза для двигателей на 320 В.

Основные особенности

  • Плавное управление скоростью, изменением направления крутящего момента и торможением позволяет использовать 4Q2 для решения самых разных задач.
  • Проверенная технология – использование и объединение широких возможностей управления и сопряжения; 4Q2 обладает системными возможностями для интеграции в схемы с несколькими приводами.
  • Сигнал задания скорости - потенциометр 10 кОм 0/+10 В
  • Прямой сигнал задания скорости
  • Задание скорости по рампе
  • Изолированный электронный блок
  • Сигнал задания тока
  • Работа/замедление – Нормально разомкнутый контакт замыкается для пуска, уровень логического сигнала от 0 до 10 В.
  • Управление крутящим моментом – имеются 2 входа
  • Обратная связь по скорости – одна входная клемма, используемая для обратной связи по напряжению якоря или по частоте вращения.
  • Выходы управления +10 В, потребление 1 мА, -10 В, потребление 1 мА.
  • Реле перегрузки – изменяет состояние контактов, рассчитанных на 240 В при токе 10 мА (сухой контакт).
  • Реле низкой скорости вращения – изменяет состояние контактов, рассчитанных на 240 В при тока 10 мА (сухой контакт).

Технические характеристики

  • Выходы управления привода 4Q2 гальванически изолированы как при использовании обратной связи по напряжению на якоре двигателя, так и при обратной связи по скорости двигателя.
  • Возможность раздельного управления скоростью и моментом позволяет использовать входы и выходы управления в режиме разделения нагрузок для обеспечения связи между ведущим и ведомым приводами.
  • Выбор напряжения питания 220/380/415 В осуществляется перемычкой, каждому напряжению питания соответствует отпайка на силовом трансформаторе. В зависимости от положения соответствующей перемычки выбирается также напряжение на якоре двигателя, что позволяет создать гибкую конфигурацию привода для разных напряжений питания и разных двигателей.
  • Привод имеет защиту от перегрузки с выдержкой времени. Сброс отключения по перегрузке осуществляется от внешней кнопки с нормально разомкнутыми контактами или отключением питания на 1-2 секунды .
  • Для питания силовой части и питания электроники управления используются отдельные входные клеммы. Данная возможность обеспечивает независимость питания силовых цепей и цепей управления и позволяет запитывать реле состояния при отключённом питании силовой части.

Размеры 4Q2/12 и 4Q2/30
