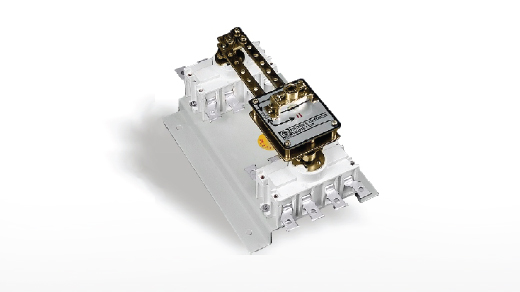

Переключатели и обходные выключатели VMtec (Германия)

Назначение

VMtec VM

Переключатель предназначен для управления цепей и отключения любых фидеров и двигателей под нагрузкой.

Режим переключения ручной, устройство используется для работы в двух независимых цепях I & II .

Основные характеристики

  • Модульная конструкция 3,4 полюсная (63А-3150А), категория МЭКАС-23А
  • Простота обслуживания т.к. отдельный полюс может легко заменяться
  • Изготавливается в открытом исполнении или в стальном кожухе
  • Отвечает требованиям и стандартам МЭКIEC-60947- 1&3/13947-1&3
  • Уникальный механизм самоочищаемых ножевых контактов (200А -1800А), с двойным разрывом (63 -160А & 1000-1800А) с одним разрывом (200A-800A) жёсткая операция отключения с быстрой вкл/откп способностью и надежным механизмом гашения дуги обеспечивают повышенную электрическую износостойкость
  • Высокая путевая изоляция материала основы выключателя препятствует межфазному пробою в самых тяжелых условиях эксплуатации
  • Регулируемая телескопическая ручка
  • Компактность
  • Окошки для визуального наблюдения контактов
  • Возможность подключения в цепи как с
  • Блокировка ручки управления в положении ВЫКЛ
  • Индивидуальный разделитель для фаз в защищенной основе для безопасной эксплуатации устройств номинала (200А-800А)

Технические характеристики

Соответствие стандартам
IEC 60947 Pt.3 & IS 13947 Pt.3
Независимый центр сертификации
VMtec - Germany
Номинальное рабочее напряжение
415 V
Номинальные токи
63А~1800А

Пригодность к изоляции

да
Степень загрязнения согласно МЭК/IS
3
Температурный режим окружающий воздух
45°C
Температурный режим шкаф
45°C
Уровень IP после монтажа
IP 54
Рабочая частота тока
50 Hz / 60 Hz

Работа

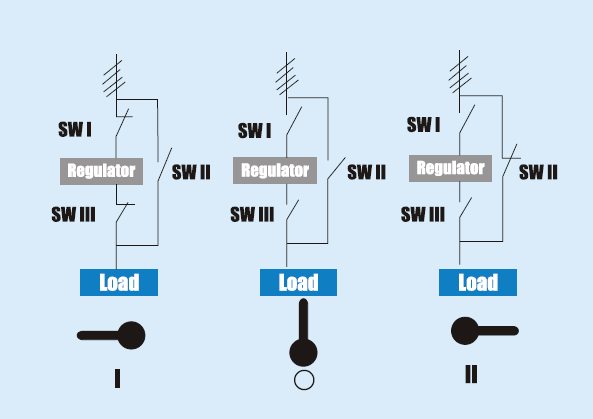

Компактные обходные выключатели имеют ручное управление Предусмотрено три положения для ручки управления:

Положение - Функция

О - цепи холостого хода
I - цепи замкнуты для подачи питания черезстабилизатор
II - цепи замкнуты для подачи Питания



Дополнительные контакты

Дополнительные контакты (раннего разъединения) 1 N0 + -ШСили 2NO + 2NC

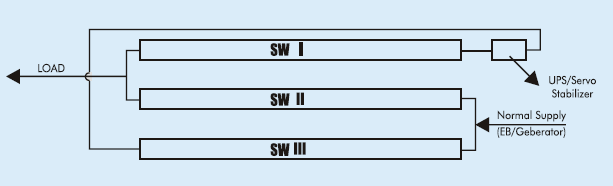

Диаграмма одной цепи

При установке ручки выключателя в положение 'О' все контакты трех механизмов переключения размыкают цепи и выключатель полностью изолирован В положении "Г оба механизма I & III замыкают соответствующие цепи и обеспечивают подачу питания через цепьстабилизатора

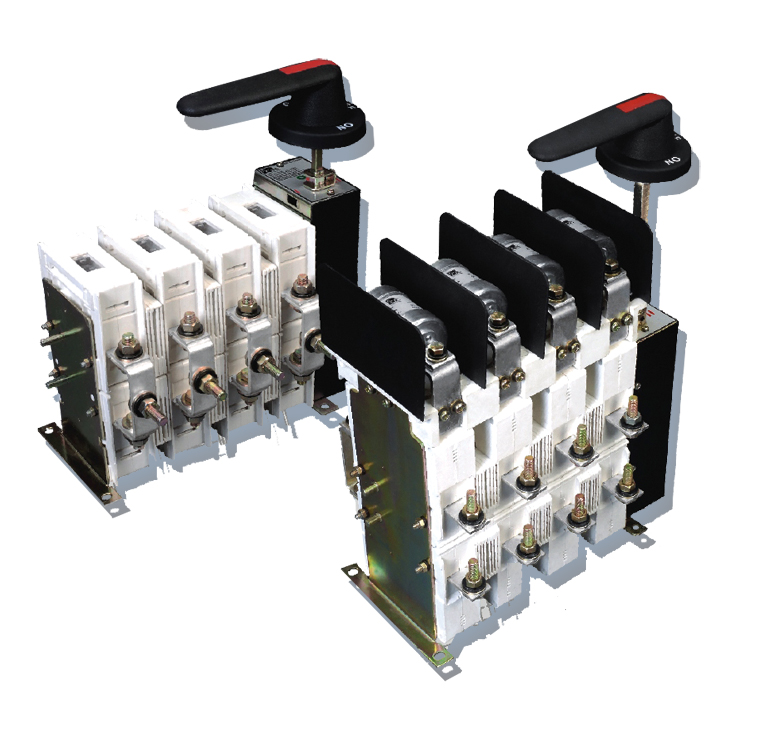

Конструкция выключателя

Конструкция переключателей предусматривает защиту при «сварке» контактов. В случае возникновения больших токов и несрабатывании предохранителя, возможно «приваривание» контактов, тогда управляющую ручку нельзя будет повернуть больше чем на 45 0 из положения ВКЛ, что указывает на нарушение работы механизма и сварку контактов Специальные окошки позволяют визуально контролировать положение контактов без снятия аппарата из шкафа, что повышает безопасность и экономит время.

Корпуса, в которые заключены полюсы, выполнены из армированного стекловолокна и имеют высокий индекс трекинга диэлектрика. Большой зазор между неподвижными и подвижными контактами в положении ВЫКЛ обеспечивают высокую степень функциональности аппарата.

Блокировка дверцы предотвращает ее открытие в положении «ВКЛ», оберегая от несчастных случаев. Используется до трех навесных замков, в положении «ВЫКЛ» для предотвращения включения во время проведения профилактических или ремонтных работ. Замки также могут использоваться в положении «ВКЛ». Использование дополнительной уплотнительной прокладки вместе с рукояткой повышает уровень защиты изделия до IP54.

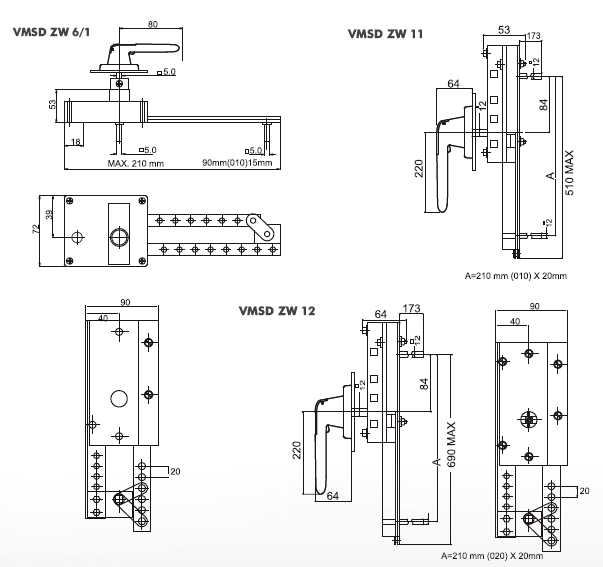

Габаритные размеры

Соответствие стандартам
IEC 60947 Pt.3 & IS 13947 Pt.3
Независимый центр сертификации
VMtec - Germany
Номинальное рабочее напряжение
415 V
Номинальные токи
63А~1800А

Пригодность к изоляции

да
Степень загрязнения согласно МЭК/IS
3
Температурный режим окружающий воздух
45°C
Температурный режим шкаф
45°C
Уровень IP после монтажа
IP 54
Рабочая частота тока
50 Hz / 60 Hz

Габаритные размеры

Аксессуары

Дополнительные контакты (раннего разъединения) 1NO + 1NC или 2NO + 2NC
