Бак теплоаккумулятор S-TANK AT Duo
  pea.ru » Системы теплоснабжения -геотермальные системы, тепловые насосы, автономная система отопления коттеджа, система отопления загородного дома » Тепловой насос » Водонагреватели (бойлеры косвенного нагрева) Nibe, Waterkotte, TESY » Бак теплоаккумулятор S-TANK AT Duo

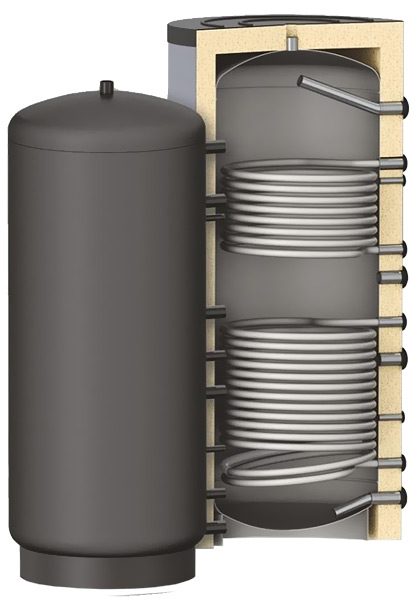

Бак теплоаккумулятор S-TANK AT Duo

Водонагреватель S-TANK AT Duo
S-TANK
AT Duo
pdfТехнический паспорт

Бак теплоаккумулятор S-TANK AT Duo

Классическая теплоаккумуляционная ёмкость с одним встроенным змеевиком для подключения дополнительных источников теплоснабжения. Бак предназначен для аккумулирования тепла от различных источников и построения многовалентных систем отопления:

  • Твердотопливный котел
  • Котел на биомассе
  • Пеллетный котел
  • Камин с водяной рубашкой
  • Тепловой насос
  • Газовый котел
  • Электрический котел
  • Солнечный коллектор

Преимущества баков S-TANK AT Duo

  • Изготовлены из высококачественной углеродистой стали
  • Все баки оснащены подводящими и отводящими штуцерами, выполненными из бесшовной толстостенной трубы
  • Внешняя сторона бака окрашена термостойкой краской
  • Изоляция бака выполнена по технологии NOFIRE из полиэфирного материала толщиной 70 мм

Конструкция бака

  • Ёмкость - от 300 до 5000 литров
  • Материал – углеродистая сталь
  • Рабочая температура – от +2 до +95°C
  • Внутренняя поверхность бака не окрашена согласно требованиям к бакам, работающим в составе систем отопления
  • Изоляция из полиэфирного материала толщиной 70 мм
  • Нижняя опора бака выполнена по принципу кольцевой опоры, позволяющей равномерно распределять вес бака на поверхность пола и обеспечивать устойчивость

Опционально

  • Изоляция эластичным пенополиуретаном толщиной 70 мм, с наружной стороны – матерчатая изоляция
  • Для хранения в баке горячей технической воды внутренняя поверхность бака может быть покрыта цинковым составом

Размеры бака

Размеры бака S-TANK AT Duo
A мм 110 110 110 110 180 180
B мм 220 220 210 220 330 330
C мм 375 375 355 440 485 520
D мм 530 530 500 660 640 710
E мм 685 685 645 880 795 900
F мм 840 840 790 1100 950 1090
G мм 995 995 935 1320 1105 1280
I мм 1150 1150 1080 1540 1260 1470
J мм 1305 1305 1225 1760 1405 1660
H мм 1570 1570 1570 2050 1830 2030

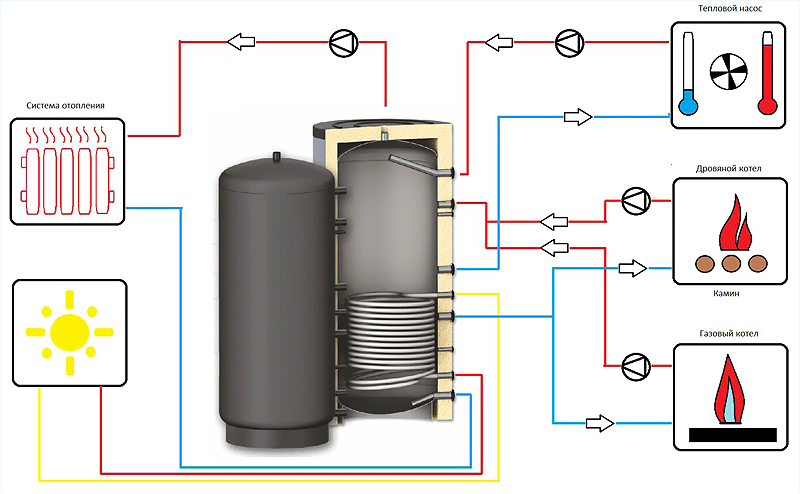

Схема работы бака S-TANK AT Duo

Схема работы водонагревателя S-TANK AT Duo

Технические характеристики

Параметры AT - 300 AT - 500AT - 750AT - 1000AT - 1200AT - 1500AT - 2000AT - 3000AT - 5000
Объем л 300 500 750 1000 1200 1500 2000 3000 5000
Высота Полиэфирная изоляция Н, мм 1570 1570 1570 2050 1830 2020 2250 2450 2851
Эластичный пенополиуретан Н, мм 1570 1570 1570 2050 1830 2020 2250 2450 2851
Диаметр Полиэфирная изоляция De, мм 630 780 920 920 1080 1080 1350 1730 1730
Эластичный пенополиуретан De, мм 630 780 920 920 1080 1080 1350 1730 1730
Диаметр без изоляции d, мм 500 650 790 790 950 950 1220 1600 1600
Размеры бака
A мм 110 110 110 110 180 180
B мм 220 220 210 220 330 330
C мм 375 375 355 440 485 520
D мм 530 530 500 660 640 710
E мм 685 685 645 880 795 900
F мм 840 840 790 1100 950 1090
G мм 995 995 935 1320 1105 1280
I мм 1150 1150 1080 1540 1260 1470
J мм 1305 1305 1225 1760 1405 1660
H мм 1570 1570 1570 2050 1830 2030
Рабочее давление бака MPa 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3
Давление испытания бака MPa 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9
Максимальная рабочая
температура		 С 95 95 95 95 95 95 95 95 95
Суточные потери энергии кВт/ч 2 3 3,3 4 4,4 4,9 6 7,4 9
Масса кг 90 115 125 155 175 195 295 495 650
Теплообменник
Максимальное давление теплообменника MPa 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6
Внутренний диаметр трубы теплообменника мм 27 27 27 27 27 27 27 27 27
Максимальная температура теплообменника С 110 110 110 110 110 110 110 110 110
Площадь теплообменника м2 1,4 1,9 2,1 2,7 2,7 2,7 4,1 5,5 6,8
Производительность
теплообменника
80/10/45 л/ч 826 1143 1263 1623 1623 1623 2434 3287 4108
70/10/45 л/ч 727 980 1083 1392 1392 1392 2087 2818 3522
60/10/45 л/ч 506 700 774 994 994 994 1491 2013 2516
80/10/60 л/ч 450 621 686 882 882 882 1323 1786 2232
70/10/60 л/ч 279 392 433 557 557 557 835 1127 1409
Тепловая мощность
80/10/45 кВт 33,6 46,5 51,4 66,0 66,0 66,0 99,0 133,7 167,1
70/10/45 кВт 29,6 39,9 44,1 56,7 56,7 56,7 85,0 114,7 143,4
60/10/45 кВт 20,6 28,5 31,5 40,5 40,5 40,5 60,7 81,9 102,4
80/10/60 кВт 26,2 36,1 39,9 51,3 51,3 51,3 76,9 103,8 129,8
70/10/60 кВт 16,2 22,8 25,2 32,4 32,4 32,4 48,6 65,6 81,9
Суточные потери энергии кВт/ч 2 3 3,3 4 4,4 4,9 7,4 9,9 12,4
Заказать/Узнать цену
