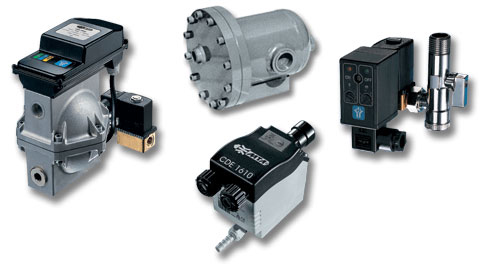

- Конденсатоотводчики
- Системы для отвода конденсата электронным или механическим путем, а также повременным способом, применяемые пользователями для различных целей.
Работа системы сжатого воздуха сопряжена с выделением конденсата, масла, а также других загрязняющих примесей при прохождении технологического процесса в таких составляющих системы как теплообменники, фильтры и осушители сжатого воздуха, воздушные ресиверы, трубопроводы и другие составляющие системы. Для предотвращения поломок технологического оборудования сжатый воздух подвергается эффективной очистке от загрязняющих примесей. При этом необходимо придерживаться процесса очистки, при котором объем сжатого воздуха практически не теряется и обеспечивается постоянная работоспособность устройств по удалению конденсата.
Технические характеристики
Модель
Производительность
Внешние присоединения
Максимальное давление (бар)
Источник энергии
м3/час
м3/мин
на входе
на выходе
Механический конденсатоотводчик с функцией ZERO-LOSS (внутри фильтра)
VA
-
-
1/2”
-
16
-
Механический конденсатоотводчик с функцией ZERO-LOSS
Для обеспечения бесперебойного процесса отвода конденсата и применяются конденсатоотводчики, гарантирующие эффективное удаление конденсата из пневмосистем. Производимые нами модели конденсатоотводчиков могут обеспечить выполнение требований самых различных систем сжатого воздуха, используемых при эксплуатации в любых производственных условиях. Мы предлагаем нашим клиентам оценить преимущества как таймерных и электронных, так и механических конденсатоотводчиков, характерной особенностью которых является минимальный объем теряемого сжатого воздуха в процессе отвода конденсата.
Технические характеристики
Модель
Производительность
Внешние присоединения
Максимальное давление (бар)
Источник энергии
м3/час
м3/мин
на входе
на выходе
Механический конденсатоотводчик с функцией ZERO-LOSS (внутри фильтра)
VA
-
-
1/2”
-
16
-
Механический конденсатоотводчик с функцией ZERO-LOSS
CDF 2050
17.400
290
1/2”BSP
3/8”F
20
-
SCM 40
90.000
1.500
1”BSP
1/2”BSP
40
-
Конденсатоотводчик с отсчетом времени
SCE (16bar)
19.200
320
1/2BSP
1/8”BSP
16
230-115-24V/1/50-60Hz
SCE (50bar)
99.000
1.650
1/2BSP
1/8”BSP
50
230-115-24V/1/50-60Hz
Электронная система конденсатоотвода с функцией ZERO-LOSS
CDE1610
480
8
1/2BSP
1/4”BSP
16
230-115-24V/1/50-60Hz
CDE2050
4.500
75
1/2BSP
1/4”BSP
20
230-115-24V/1/50-60Hz
Ручной конденсатоотвод
VM
-
-
1/2”
-
16
-
Параметры производительности, указанной в описании моделей, соответствуют следующим условиям эксплуатации:
температура сжатого воздуха на входе — 35°C;
точка росы — 3°C;
рабочее давление сжатого воздуха — 7 бар (стандартное), 50 бар (модель SCE), 40 бар (модель SCM40) .
Если конденсатоотводчик устанавливается на охладитель, для определения производительности необходимо стандартную производительность разделить на два. А для определения производительности при установки устройства на фильтр, производительность конденсатоотводчика утраивается.
