Насосные станции повышения давления ESPA SPEEDRIVE (Испания)
  pea.ru » Насосы » Насосы ESPA » Насосные станции повышения давления ESPA SPEEDRIVE (Испания)
Добавить в закладки

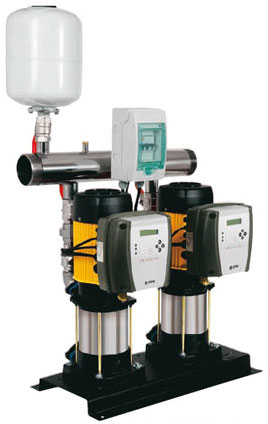

Насосные станции повышения давления ESPA SPEEDRIVE

Назначение

Speedrive - это частотный преобразователь, который интегрируется в насосы производства ESPA.

Частотный преобразователь работает с трехфазными электродвигателями и обеспечивает частотное регулирование насоса. Обеспечивает плавный разгон насоса и регулирует его обороты, обеспечивая стабильное комфортное давление в широком диапазоне расходов. Подключение Speedrive происходит непосредственным присоединением к клеммной коробке электродвигателя.

Speedrive экономит время на подключении за счёт быстрого монтажа. Блок присоединяется непосредственно к клеммной коробке насоса c помощью адаптера, входящего в комплект ESD. Время монтажа составляет не более 10 минут. Также ESD может монтироваться на уже установленные насосы.

Настраиваемые параметры:
  • выбор языка: исп, англ, нем, итал, фран
  • работа: ручной режим, автоматический режим
  • установка требуемого давления
  • установка дифференциальное давление (дифференциал пуска)- разница между давлением в системе и давлением включения
  • максимальный ток электродвигателя - устанавливается для защиты безопасной работы электродвигателя
  • минимальная рабочая частота Hz (частота остановки насоса). Может быть установлена вручную или автоматически. ESD имеет систему автоматического определения частоты остановки насоса в зависимости от характеристик и рабочей точки насоса.
  • программирование времени остановки насоса
  • номинальная частота электродвигателя - 50 – 60 Гц
  • изменение направления вращения электродвигателя
  • функция перезагрузки, для возврата к исходным параметрам завода-производителя
Настраиваемые параметры для вспомогательного насоса /насосов:
  • подключение нерегулируемого насоса
  • подключение насоса с ESD
  • частота пуска
  • таймер активации
  • максимальный ток
Параметры, которые могут быть просмотрены:
  • заданное давление
  • дифференциальное давление
  • максимальный ток электродвигателя
  • частота остановки насоса
  • таймер остановки насоса
  • температура блока
  • просмотр ошибок: относительно тока, короткого замыкания, отсутствие напряжения и температуры блока
  • регистр рабочих характеристик: число пусков, кол-во рабочих часов, кол-во наработки часов

Работа Speedrive в установках повышения давления

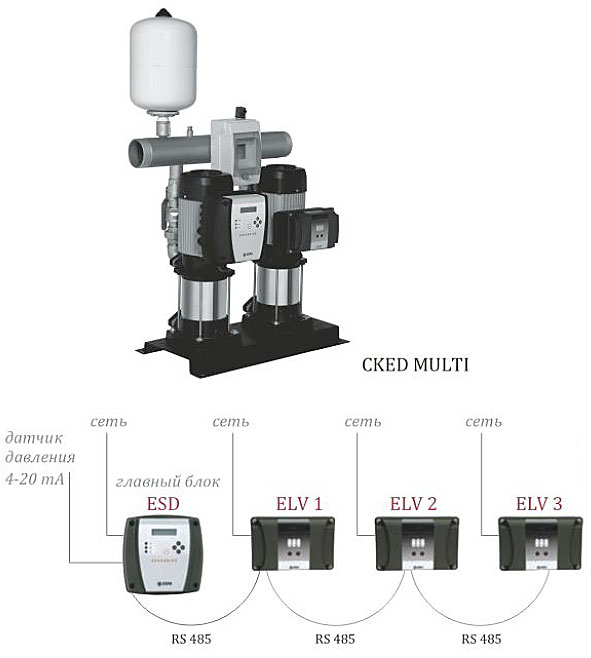

Установки с одним блоком ESD

ESD управляет работой одного насоса в режиме плавного регулирования и запускает до 3-х вспомогательных насосов с блоком ELV с фиксированной скоростью в каскадном режиме (прямой пуск). При этом блок ESD является главным и попеременно меняет насосы для одинаковой наработки в часах. Все устройства соединяются через внешний интерфейс RS 485.

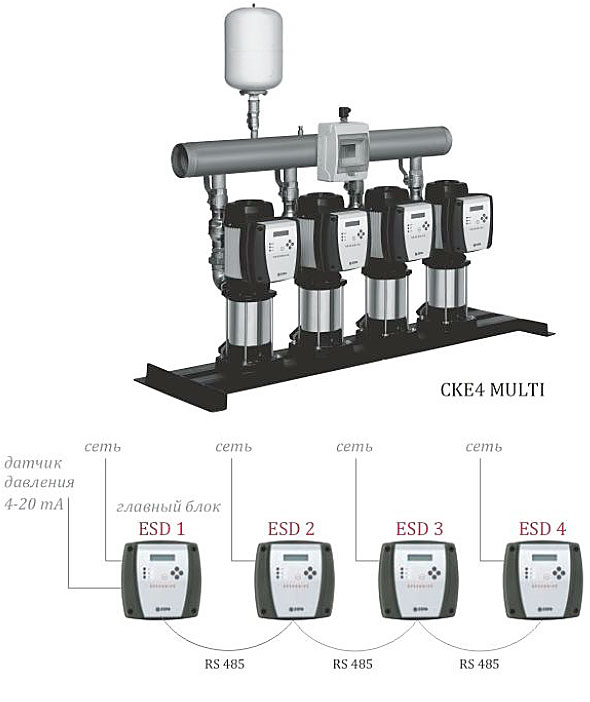

Установки с блоками ESD

На каждом насосе установлен блок ESD. Принцип работы основан на синхронности – главный блок управляет всей установкой и попеременной работой вспомогательных ESD. Данный режим работы сокращает количество пусков и остановок насосов и позволяет сэкономить на потреблении энергии. В случае выхода из строя главного блока его функция переводится на один из вспомогательных (настраивается).

Как только вспомогательные насосы приводятся в работу, все насосы в установке работают с одинаковой частотой. Это даёт возможность равномерной выработке ресурса всех насосов.

Лёгкость в монтаже и обслуживании

Speedrive позволяет экономить время на подключении за счёт быстрого монтажа. Блок присоединяется непосредственно к клеммной коробке насоса c помощью адаптера, который входит в комплект ESD. Время монтажа составляет не более 10 минут. Также ESD может монтироваться на уже установленные насосы.

Экономия места

В установках с Speedrive не используются шкафы управления и большие гидроаккумуляторы, что позволяет сэкономить затраты и расположить оборудование на минимальной площади.

Преимущества

Потребитель может программировать два параметра на постоянное давление, при этом один параметр регулируется датчиком давления, а сигнал для работы другой рабочей точки должен поступать от вспомогательного прибора (любое устройство по принципу вкл./выкл.). Использование двух рабочих точек может быть востребовано для систем полива, орошения, очистки и фильтрации воды, пожаротушения, отопления и в различных технологических процессах. Также можно запрограммировать устройство на поддержание заданной частоты вращения, при этом минимальный уровень частоты не ограничен. Электроника блока автоматически определяет минимальный расход системы, тем самым настраивая частоту выключения. Также электроника позволяет программировать время отключения ESD после прекращения разбора воды. Интеллектуальная электронная система способна распознать аварийный прорыв трубопровода. Уникальным свойством ESD является его бесперебойная работа при температуре окружающей среды до 65 гр.С. Сам блок имеет воздушное охлаждение за счёт вентилятора двигателя. К блоку ESD можно подключить регулировочный поплавок, дополнительный датчик давления, датчик влажности, реле давления, а также вывести аварийную сигнализацию (для моделей М1 иМ2). При электрическом подключении можно менять направления вращения двигателя.

Тип Кол-во насосов Модель Speedrive Напряжение питания, В Ном. ток насоса, А Мощность насоса, кВт Диапазон подачи Q, м3/ч Диапозон напора Н, м Подача в точке макс кпд Q, м3/ч Номинальный напор, м
CKE1 PRISMA
PRISMA 35 4N 1 Ml/Tl 230/400 3,1 xl 1.1 xl 2-8,5 52-26 6 39
PRISMA 35 5N 1 M2/T1 230/400 4 xl 1,5 xl 2-8,5 65 - 34 6 49
PRISMA 35 6N 1 T2 400 4,8 xl 2,2 xl 2-8,5 78-42 6 60
PRISMA 45 3N 1 Ml/Tl 230/400 3 xl xl 3-13 36-14 9 27
PRISMA 45 4N 1 M2/T1 230/400 4 xl 1,5 xl 3-13 47-18 9 36
PRISMA 45 5N 1 T2 400 5 xl 2,2 xl 3-13 59-25 9 45
CKE1 MULTI
MULTI35 4N 1 Ml/Tl 230/400 3,1 xl 1,1 xl 2-9 51-21 6 37
MULTI35 5N 1 M2/T1 230/400 4 xl 1,5 xl 2-9 63-26 6 46
MULTI 35 6N 1 T2 400 4,8 xl 2 xl 2-9 79-37 6 61
MULTI 35 8N 1 T3 400 6,5 xl 3 xl 2-9 105-53 6 85
MULTI 35 ION 1 T3 400 8,9 xl 4 xl 2-9 130-70 6 105
MULTI 55 4N 1 T2 400 4,8 xl 2 xl 4-16 46-24 13 31
MULTI 55 6N 1 T3 400 7 xl 3 xl 4-16 72-40 13 49
MULTI 55 7N 1 T3 400 9 xl 4 xl 4-16 84-45 13 57
CKE2 PRISMA
PRISMA 35 4N 2 Ml/Tl 230/400 3,1 x2 1,1 x2 2-17 52-26 12 39
PRISMA 35 5N 2 M2/T1 230/400 4 x2 1,5 x2 2-17 65-34 12 49
PRISMA 35 6N 2 Ml 400 4,8 x2 2,2 x2 3-26 36-14 12 60
PRISMA 45 3N 2 M2 230/400 3 x2 1,1 x2 3-26 47-18 18 27
PRISMA 45 4N 2 T2 230/400 4 x2 1,5 x2 2-17 78-42 18 36
PRISMA 45 5N 2 T2 400 5 x2 2,2 x2 3-26 59-25 18 45
CKE2 MULTI
MULTI35 4N 2 Ml/Tl 230/400 3,1 x2 1,1 x2 2-18 51-21 1Z 37
MULTI3S 5N 2 M2/T1 230/400 4 x2 1,5 x2 2-18 63-26 12 46
MULTI 35 6N 2 T2 400 4,8 x2 2 x2 2-18 79-37 12 61
MULTI 35 8N 2 T3 400 6,5 x2 3 x2 2-18 105-53 12 85
MULTI 35 ION 2 T3 400 8,9 x2 4 x2 2-18 130-70 12 105
MULTI 55 4N 2 T2 400 4,8 x2 2 x2 4-32 46-24 26 31
MULTI 55 6N 2 T3 400 7 x2 3 x2 4-32 72-40 26 49
MULTI 55 7N 2 T3 400 9 x2 4 x2 4-32 84-45 26 57
CKE3 PRISMA
PRISMA 35 4N 3 Ml/Tl 230/400 3,1 x3 x3 2-25,5 52-26 18 39
PRISMA 35 SN 3 M2/T1 230/400 4 x3 1,5 x3 2 - 25,5 65-34 18 49
PRISMA 35 6N 3 Ml 400 4,8 x3 2,2 X3 2-25,5 78 - 42 18 60
PRISMA 45 3N 3 M2 230/400 3 x3 x3 3-39 36-14 27 27
PRISMA 45 4N 3 T2 230/400 4 x3 1,5 x3 3-39 47-18 27 36
PRISMA 45 5N 3 T2 400 5 x3 2,2 x3 3-39 59-25 27 45
CKE3 MULTI
MULTI35 4N 3 Ml/Tl 230/400 3,1 x3 1,1 x3 2-27 51-21 18 37
MULTI35 SN 3 M2/T1 230/400 4 x3 1,5 x3 2-27 63-26 18 46
MULTI 35 6N 3 T2 400 4,8 x3 2 x3 2-27 79-37 18 61
MULTI 35 8N 3 T3 400 6,5 x3 3 x3 2-27 105-53 18 85
MULTI 35 ION 3 T3 400 8,9 x3 4 x3 2-27 130-70 18 105
MULTI 55 4N 3 T2 400 4,8 x3 2 x3 4-48 46-24 39 31
MULTI 55 6N 3 T3 400 7 x3 3 x3 4-48 72-40 39 49
MULTI 55 7N 3 T3 400 9 x3 4 x3 4-48 84-45 39 57
CKE4 PRISMA
PRISMA 35 4N 4 Ml/Tl 230/400 3,1 x4 1,1 x4 2-34 52-26 24 39
PRISMA 35 5N 4 M2/T1 230/400 4 x4 1,5 x4 2-34 65-34 24 49
PRISMA 35 6N 4 Ml 400 4,8 x4 2,2 x4 2-34 78-42 24 60
PRISMA 45 3N 4 M2 230/400 3 x4 1,1 x4 3-52 36-14 36 27
PRISMA 45 4N 4 T2 230/400 4 x4 1,5 x4 3-52 47-18 36 36
PRISMA 45 5N 4 T2 400 5 x4 2,2 x4 3-52 59-25 36 45
CKE4 MULTI
MUI.TI35 4N 4 Ml/Tl 230/400 3,1 x4 1,1 x4 2-36 51-21 24 37
MULTI35 SN 4 M2/T1 230/400 4 x4 1,5 x4 2-36 63-26 24 46
MUI.TI 35 6N 4 T2 400 4,8 x4 2 x4 2-36 79-37 24 61
MULTI 35 8N 4 T3 400 6,5 x4 3 x4 2-36 105-53 24 85
MULTI 35 ION 4 T3 400 3,9 x4 4 x4 2-36 130-70 24 105
MULTI 55 4N 4 T2 400 4,8 x4 2 x4 4-64 46-24 52 31
MUI.TI 55 6N 4 T3 400 7 x4 3 x4 4-64 72-40 52 49
MULTI 55 7N 4 T3 400 9 x4 4 x4 4-64 84-45 52 57

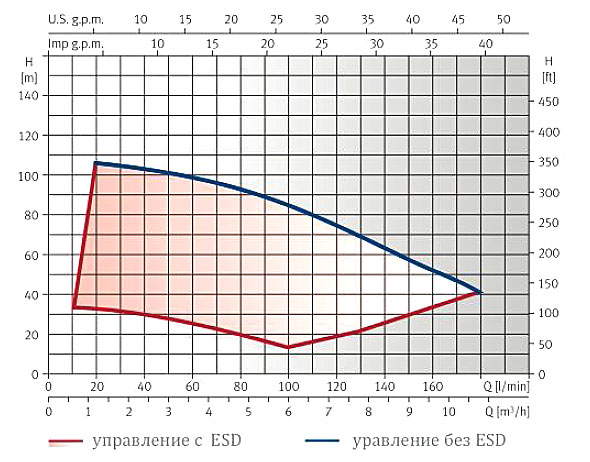

График установки


Рабочие характеристики (пример на системе СКЕ2 MULTI 35 )
