Вихревой расходомер Rosemount серии 8800D

Протоколы HART® и FoundationTM Fieldbus:

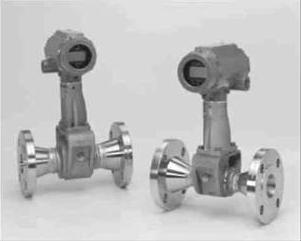

• Разнообразные конструкции расходомера: фланцевая, бесфланцевая, со встроенными коническими переходами, сдвоенная и высокого давления.
• Вихревой расходомер со встроенными коническими переходами ReducerTM имеет расширенный диапазон измеряемого расходаи обеспечивает снижение проектных рисков
• Цельный сварной корпус не имеет портов, уплотнений и исключает вероятность утечки
• Превосходная устойчивость к вибрациии запатентованный цифровой фильтр ADSP
  (Адаптивная Обработка Цифровых Сигналов)

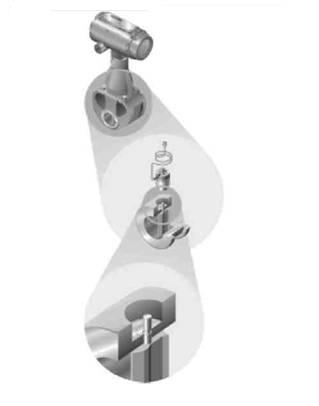

• Уникальная изолированная конструкция пьезоэлектрического сенсора позволяет производить его замену без полной остановки технологического процесса
• Упрощенная процедура поиска и устранения неисправностей за счет уникального пакета самодиагностики устройства

Модель 8800D обеспечивает надежность

• Надежность Rosemount - в модели 8800D отсутствуют импульсные линии, порты и уплотнения, что повышает надежность выполнения измерений.
• Незасоряющаяся конструкция - уникальная конструкция в которой отсутствуют отверстия и полости, которые могут засориться в процессе эксплуатации.
• Устойчивость к вибрации - достигается посредством балансировки массы сенсорной системы и использованием запатентованного цифрового фильтра ADSP (адаптивной обработки цифрового сигнала).
• Заменяемый сенсор - пьезоэлектрический сенсор изолирован и заменяется без полной остановки технологического процесса. Во всех типоразмерах расходомеров используются идентичные по конструкции пьезосенсоры. Это обеспечивает взаимозаменяемость и сокращение складского запаса ЗИП.
• Упрощенная процедура выявления неисправностей -диагностический пакет позволяет проводить полевую проверку электроники датчика и пьезосенсора без остановки процесса.

Комплектация модели 8800D

• Модель 8800D доступна в исполнении для межфланцевого монтажа (сэндвич) для линий размером от 15 до 200 мм (/4 до 8 дюймов), а также во фланцевом исполнении (ASME B16.5 (ANSI), DIN или JIS) для линий размером от 15 до 300 мм (1/4до 12 дюймов).
• Центровочные кольца, поставляемые с расходомерами для межфланцевого монтажа, позволяют точно отцентрировать корпус датчика со смежным трубопроводом.
• Фланцевые и бесфланцевые расходомеры изготавливаются из нержавеющей стали 316L или никелевого сплава С.
• Максимальный рейтинг давления ANSI 1500 (PN250) для линий от 25 мм до 200 мм (1-8 дюймов) и ANSI 900 для линий от 15 до 200 мм (1/4-8 дюймов).
• Включает функциональный пакет ранее доступный лишь для устройств Foundation fieldbus (диагностика устройства и формирование сигналов тревоги PlantWeb).

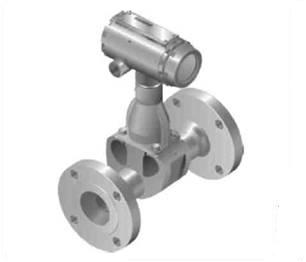

Вихревой расходомер модели 8800DR со встроенными коническими переходами расширяет диапазон измерения расхода при снижении стоимости установки

• Надежность Rosemount – Используются те же электроника, пьезосенсор и корпус расходомера, что и в модели 8800D.
• Снижение стоимости установки -Отсутствует необходимость в полевой сборке и сварке конических переходов на иные диаметры, прямолинейных участков трубопровода.
• Расширенный диапазон измеряемого расхода – нижняя граница диапазона расхода значительно уменьшается при использовании вихревого расходомера модели 8800DR.
• Снижение проектных рисков – вихревой расходомер со встроенными коническими переходами и стандартный фланцевый вихревой расходомер имеют одинаковую монтажную длину. Следовательно, любой из них может быть использован без влияния на компоновку трубопровода.
• Включает функциональный пакет ранее доступный лишь для устройств Foundation fieldbus (диагностика устройства и формирование сигналов тревоги PlantWeb).

• Идеальное решение для интегрированных систем безопасности (SIS).
• Надежность Rosemount - Используются те же электроника, пьезоэлектрический сенсор и корпус, что и в модели 8800D.

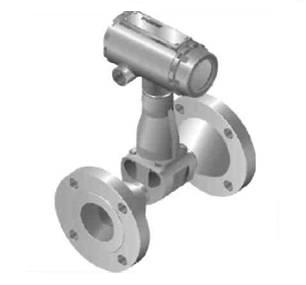

• Измерение расхода - сдвоенный расходомер собирается из двух полных вихревых расходомеров: пьезосенсоров, электроники и проточных частей(1). Приборы свариваются вместе, и расход калибруется таким образом, чтобы в результате получился один высокоточный расходомер с двумя независимыми каналами измерения расхода.
• Эта модель производится из нержавеющей стали или никелевого сплава С в качестве фланцевого датчика для линий размером от 15 до 300 мм (½ до 12 дюймов).

Программное обеспечение расходомера 8800D с протоколом Foundation Fieldbus позволяет выполнять удаленное тестирование и конфигурирование устройства при использовании хост-системы, совместимой с протоколом Foundation fieldbus, например, системы DeltaV компании Emerson Process Management.

Блок преобразователя

Блок преобразователя вычисляет расход на основании частоты полученной от пьезосенсора. Вычисления зависят от демпфирования, частоты вихреобразования, коэффициента К, типа среды, внутреннего диаметра трубы и диагностической информации.

Блок ресурса

Блок ресурса содержит физическую информацию о преобразователе, включая имеющийся объем памяти, идентификационные данные изготовителя, тип устройства, программный тег и уникальный идентификатор.

Активный планировщик резервных связей (LAS)

Датчик классифицируется как устройство управления связью с приборами, то есть он может функционировать как активный планировщик связей (LAS) в случае выхода из строя или отключения из сегмента действующего задатчика связей.

Хост-система или другой конфигуратор используется для загрузки программы в устройство задатчика связей. В отсутствии первичного задатчика связей датчику потребуется LAS, который будет осуществлять постоянный контроль за сегментом Н1.

Диагностика

Диагностика преобразователя выполняется автоматически в постоянном режиме. Тестирование цифрового сигнала можно проводить в режиме online. Благодаря расширенной программе диагностики и функции моделирования можно выполнять дистанционную калибровку электроники посредством генератора сигнала расхода, встроенного в электронику. Значения уровня сигнала пьезосенсора используется для получения сигнала расхода среды и предоставления информации о параметрах фильтра.

Аналоговый вход

Функциональный блок Аналоговый Вход служит для обработки измеренных значений и предоставления этих значений другим функциональным блокам. Блок Аналоговый Вход также служит для фильтрации, генерирования сигналов тревоги и внесения изменений в технические единицы.

Стандартная комплектация расходомера модели 8800D с протоколом Foundation Fieldbus включает два функциональных блока Аналоговый Вход.

Блок ПИД

Алгоритм пропорционально-интегрально-дифференциального регулирования реализуется благодаря дополнительному функциональному блоку ПИД. Функциональный блок ПИД выдает входной сигнал для опережающего управления, генерирует аварийный сигнал в случае отклонения параметра и управления. Тип блока ПИД (последовательный или по протоколу ISA) выбирается пользователем.

Интегратор

Стандартный блок интегратора используется для суммирования расхода.

Настройка

Базовая настройка требует подключения преобразователя к сети fieldbus или ручному коммуникатору 375. Хост-компьютер, совместимый с Foundation fieldbus автоматически устанавливает связь с устройством.

Расходомер Rosemount 8800D можно легко конфигурировать при использовании системы DeltaV. Конфигурируемые пользователем параметры включают: тег, значения диапазона и технические единицы, тип среды, демпфирование, плотность среды, внутренний диаметр трубы (1) и температуру процесса.

Маркировочные данные вводятся в преобразователь для обеспечения его идентификации и физического описания. Для идентификации преобразователя и каждого функционального блока предусматриваются 32-значные теги.
