Установка повышения давления  Wilo Economy CO-1 MVI/ER
  pea.ru » Насосы » Установки повышения давления » Установка повышения давления Wilo Economy CO-1 MVI/ER
Добавить в закладки


Установка повышения давления Wilo Economy CO-1 MVI/ER

Установка повышения давления Wilo Economy CO-1 MVI/ER с нормальновсасывающим высоконапорным центробежным насосом.

Применение:

  • Обеспечение автоматического водоснабжения при подаче воды из сети центрального водоснабжения или накопительного резервуара
  • Перекачивание химически нейтральных, не содержащих абразивных и длинноволокнистых включений жидкостей: питьевой воды без осаждающихся веществ, горячей питьевой воды, охлаждающей воды, воды для пожаротушения и т. д.

Преимущества:

  • Использование высоконапорных центробежных насосов из нержавеющей стали серии MVI обеспечивает высокую надежность системы.
  • Моторы трехфазного тока IEC (Level IE2), от 0,75 кВт, 2-полюсные
  • Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии MVI
  • Простота настройки благодаря блоку управления ER-1

Технические характеристики Wilo Economy CO-1 MVI/ER:

  • Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50°C (70° по запросу)
  • Температура окружающей среды макс. 40°C
  • Рабочее давление: 16 бар
  • Входное давление: 6 бар
  • Ступени давления переключения: 6/10/16 бар
  • Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1¼ - Rp 1½
  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1¼ - DN100
  • Частота вращения 2800 об/мин
  • Класс защиты IP 41 (ER-1), IP 54 (ER-1 ≥ 5,5 кВт)
  • Предохранители AC3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения

Оснащение

  • 1 насос серии MVI
  • Максимальное число секций: 11
  • Устойчивые к коррозии детали, находящиеся в контакте с перекачиваемой жидкостью
  • Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная) с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны

Описание

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители:
    • Полная разводка трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода)
    • Блок компенсации давления
    • Высоконапорный центробежный насос из нержавеющей стали MVI
    • Полностью смонтированный и готовый к подключению блок управления ER‐1
    • Электронная система отключения при недостатке воды
  • Мембранный напорный бак: 8 л/PN16, расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям по безопасности пищевых продуктов. Оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Блок управления: в серийном исполнении установка оснащается Economy‐регулятором ER-1

Материалы

MVI 1.. до 16..-6

  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..‐6 только из 1.4301)
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса EN‐GJL‐250
  • Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал из нержавеющей стали 1.4057/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Система трубопроводов из нержавеющей стали 1.4571
 Wilo Economy CO-1 MVI/ER

Установка повышения давления Wilo Economy CO-1 MVI/ER монтируется на заводе-изготовителе, проверяется на безотказность работы и герметичность, готова к подключению.

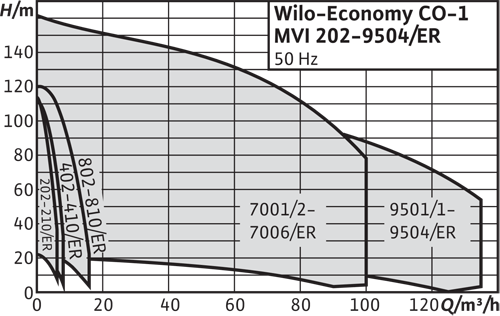

Wilo Economy CO-1 MVI/ER

Тип Подключение к сети Число секций Мощность (м3/ч) Давление (бар) Вес m / кг.
CO-1 MVI 202/ER 3~230/400 В, 50 Гц 2 4 PN 10 43
CO-1 MVI 202/ER 3~230/400 В, 50 Гц 2 4 PN 6 43
CO-1 MVI 203/ER 3~230/400 В, 50 Гц 3 4 PN 10 44
CO-1 MVI 203/ER 3~230/400 В, 50 Гц 3 4 PN 6 44
CO-1 MVI 204/ER 3~230/400 В, 50 Гц 4 4 PN 10 43
CO-1 MVI 204/ER 3~230/400 В, 50 Гц 4 4 PN 6 48
CO-1 MVI 205/ER 3~230/400 В, 50 Гц 5 4 PN 10 49
CO-1 MVI 205/ER 3~230/400 В, 50 Гц 5 4 PN 6 49
CO-1 MVI 206/ER 3~230/400 В, 50 Гц 6 4 PN 10 50
CO-1 MVI 206/ER 3~230/400 В, 50 Гц 6 4 PN 16 50
CO-1 MVI 207/ER 3~230/400 В, 50 Гц 7 4 PN 10 51
CO-1 MVI 207/ER 3~230/400 В, 50 Гц 7 4 PN 16 51
CO-1 MVI 208/ER 3~230/400 В, 50 Гц 8 4 PN 10 60
CO-1 MVI 208/ER 3~230/400 В, 50 Гц 8 4 PN 16 60
CO-1 MVI 210/ER 3~230/400 В, 50 Гц 10 4 PN 16 61
CO-1 MVI 402/ER 3~230/400 В, 50 Гц 2 8 PN 10 44
CO-1 MVI 402/ER 3~230/400 В, 50 Гц 2 8 PN 6 44
CO-1 MVI 403/ER 3~230/400 В, 50 Гц 3 8 PN 10 48
CO-1 MVI 403/ER 3~230/400 В, 50 Гц 3 8 PN 6 48
CO-1 MVI 404/ER 3~230/400 В, 50 Гц 4 8 PN 10 49
CO-1 MVI 404/ER 3~230/400 В, 50 Гц 4 8 PN 6 49
CO-1 MVI 405/ER 3~230/400 В, 50 Гц 5 8 PN 10 50
CO-1 MVI 405/ER 3~230/400 В, 50 Гц 5 8 PN 6 50
CO-1 MVI 406/ER 3~230/400 В, 50 Гц 6 8 PN 10 58
CO-1 MVI 406/ER 3~230/400 В, 50 Гц 6 8 PN 16 58
CO-1 MVI 407/ER 3~230/400 В, 50 Гц 7 8 PN 10 59
CO-1 MVI 407/ER 3~230/400 В, 50 Гц 7 8 PN 16 59
CO-1 MVI 408/ER 3~230/400 В, 50 Гц 8 8 PN 10 60
CO-1 MVI 408/ER 3~230/400 В, 50 Гц 8 8 PN 16 60
CO-1 MVI 410/ER 3~230/400 В, 50 Гц 10 8 PN 16 61
CO-1 MVI 802/ER 3~230/400 В, 50 Гц 2 16 PN 10 50
CO-1 MVI 802/ER 3~230/400 В, 50 Гц 2 16 PN 6 50
CO-1 MVI 803/ER 3~230/400 В, 50 Гц 3 16 PN 10 51
CO-1 MVI 803/ER 3~230/400 В, 50 Гц 3 16 PN 6 51
CO-1 MVI 804/ER 3~230/400 В, 50 Гц 4 16 PN 10 59
CO-1 MVI 804/ER 3~230/400 В, 50 Гц 4 16 PN 6 59
CO-1 MVI 805/ER 3~230/400 В, 50 Гц 5 16 PN 10 60
CO-1 MVI 805/ER 3~230/400 В, 50 Гц 5 16 PN 6 60
CO-1 MVI 806/ER 3~230/400 В, 50 Гц 6 16 PN 10 62
CO-1 MVI 806/ER 3~230/400 В, 50 Гц 6 16 PN 16 62
CO-1 MVI 807/ER 3~230/400 В, 50 Гц 7 16 PN 10 67
CO-1 MVI 807/ER 3~230/400 В, 50 Гц 7 16 PN 16 67
CO-1 MVI 808/ER 3~230/400 В, 50 Гц 8 16 PN 10 68
CO-1 MVI 808/ER 3~230/400 В, 50 Гц 8 16 PN 16 68
CO-1 MVI 810/ER 3~230/400 В, 50 Гц 10 16 PN 16 77
CO-1 MVI 1602-6/ER 3~230/400 В, 50 Гц 2 25 PN 16 96
CO-1 MVI 1603-6/ER 3~230/400 В, 50 Гц 3 25 PN 16 100
CO-1 MVI 1604-6/ER 3~230/400 В, 50 Гц 4 25 PN 16 106
CO-1 MVI 1605-6/ER 3~230/400 В, 50 Гц 5 25 PN 16 116
CO-1 MVI 1606-6/ER 3~230/400 В, 50 Гц 6 25 PN 16 117
CO-1 MVI 1607-6/ER 3~230/400 В, 50 Гц 7 25 PN 16 119
CO-1 MVI 1608-6/ER 3~230/400 В, 50 Гц 8 25 PN 16 120
CO-1 MVI 1609-6/ER 3~230/400 В, 50 Гц 9 25 PN 16 140
CO-1 MVI 1610-6/ER 3~230/400 В, 50 Гц 10 25 PN 16 141
CO-1 MVI 1611-6/ER 3~230/400 В, 50 Гц 11 25 PN 16 143
CO-1 MVI 3202/ER 3~230/400 В, 50 Гц 2 48 PN 16 134
CO-1 MVI 3203/ER 3~230/400 В, 50 Гц 3 48 PN 16 135
CO-1 MVI 3204/ER 3~230/400 В, 50 Гц 4 48 PN 16 158
CO-1 MVI 3205/ER 3~230/400 В, 50 Гц 5 48 PN 16 177
CO-1 MVI 3206/ER 3~230/400 В, 50 Гц 6 48 PN 16 177
CO-1 MVI 3207/ER 3~230/400 В, 50 Гц 7 48 PN 16 212
CO-1 MVI 3208/ER 3~230/400 В, 50 Гц 8 48 PN 16 216
CO-1 MVI 5202/ER 3~230/400 В, 50 Гц 2 70 PN 16 147
CO-1 MVI 5203/ER 3~230/400 В, 50 Гц 3 70 PN 16 170
CO-1 MVI 5204/ER 3~230/400 В, 50 Гц 4 70 PN 16 188
CO-1 MVI 5205/ER 3~230/400 В, 50 Гц 5 70 PN 16 246
CO-1 MVI 5206/ER 3~230/400 В, 50 Гц 6 70 PN 16 247
CO-1 MVI 5207/ER 3~230/400 В, 50 Гц 7 70 PN 16 268
CO-1 MVI 7001/1/ER 3~230/400 В, 50 Гц 1 100 PN 16 224
CO-1 MVI 7001/ER 3~230/400 В, 50 Гц 1 100 PN 16 246
CO-1 MVI 7002/2/ER 3~230/400 В, 50 Гц 2 100 PN 16 270
CO-1 MVI 7002/ER 3~230/400 В, 50 Гц 2 100 PN 16 280
CO-1 MVI 7003/2/ER 3~230/400 В, 50 Гц 3 100 PN 16 313
CO-1 MVI 7003/ER 3~230/400 В, 50 Гц 3 100 PN 16 328
CO-1 MVI 7004/2/ER 3~230/400 В, 50 Гц 4 100 PN 16 332
CO-1 MVI 7004/ER 3~230/400 В, 50 Гц 4 100 PN 16 355
CO-1 MVI 7005/2/ER 3~230/400 В, 50 Гц 5 100 PN 16 412
CO-1 MVI 7005/ER 3~230/400 В, 50 Гц 5 100 PN 16 412
CO-1 MVI 7006/2/ER 3~230/400 В, 50 Гц 6 100 PN 16 422
CO-1 MVI 7006/ER 3~230/400 В, 50 Гц 6 100 PN 16 448
CO-1 MVI 9501/1/ER 3~230/400 В, 50 Гц 1 135 PN 16 252
CO-1 MVI 9501/ER 3~230/400 В, 50 Гц 1 135 PN 16 262
CO-1 MVI 9502/1/ER 3~230/400 В, 50 Гц 2 135 PN 16 308
CO-1 MVI 9502/2/ER 3~230/400 В, 50 Гц 2 135 PN 16 308
CO-1 MVI 9502/ER 3~230/400 В, 50 Гц 2 135 PN 16 323
CO-1 MVI 9503/1/ER 3~230/400 В, 50 Гц 3 135 PN 16 406
CO-1 MVI 9503/2/ER 3~230/400 В, 50 Гц 3 135 PN 16 350
CO-1 MVI 9503/ER 3~230/400 В, 50 Гц 3 135 PN 16 406
CO-1 MVI 9504/1/ER 3~230/400 В, 50 Гц 4 135 PN 16 433
CO-1 MVI 9504/2/ER 3~230/400 В, 50 Гц 4 135 PN 16 411
CO-1 MVI 9504/ER 3~230/400 В, 50 Гц 4 135 PN 16 433
