Косинусные (фазовые) конденсаторы ELECTRONICON
  pea.ru » Конденсаторные установки » Косинусные (фазовые) конденсаторы » Косинусные (фазовые) конденсаторы ELECTRONICON



Косинусные (фазовые) конденсаторы ELECTRONICON (Германия)

ТРЕХФАЗНЫЕ СИЛОВЫЕ КОНДЕНСАТОРЫ MKPg™

Немецкое качество для Устройства Компенсации
Реактивной Мощности

Конденсаторы сухого типа серии MKPg™ особенно компактны. Конденсаторы наполнены инертным безопасным газом. При утилизации не возникнет никаких проблем с токсическими газами или жидкостями.

В результате использования высококачественной самовосстанавливающейся полипропиленовой плёнки с очень низкими собственными потерями, конденсаторы данной серии обладают большим сроком службы, стабильной ёмкостью и первоклассной устойчивостью к пусковым токам благодаря применению высокоразвитой технологии изготовления, глубокой вакуумной металлизации и специальных видов напыления. Все конденсаторы конструктивно снабжены предохранительным механизмом прерывания протекания тока при превышении внутреннего давления (ВАМ™) для безопасного отключения. Трехфазные конденсаторы данной серии изготавливаются из трёх однофазных цементов большого диаметра и небольшой высоты, включенных треугольником. Такая конструкция значительно снижает силовые потери и улучшает токовую устойчивость по сравнению с конденсаторами более высокими, но с меньшим диаметром корпуса, изготовляемыми некоторыми другими производителями. Конденсаторы могут монтироваться в любом положении, демонстрируй прекрасные качества при монтаже.

При нарушении герметичности конденсатора, выходящий в атмосферу газ не вызывает никаких нежелательных воздействий на окружающее оборудование. Быстро подключаемые блочные клеммы CAPAGRIP™ со степенью защиты IP20 гарантируют оптимальную герметичность конденсаторов. Имеющиеся конструктивные исполнения К, L и М позволяют удобное присоединение проводником с поперечным сечением до 50 mm2. Специальная компактная клеммная система гарантирует прочность и долгосрочное функционирование клеммного механизма. Конструкции типа L и М дополнительно позволяют не только прямое подключение разрядных дросселей и резисторов, но и лёгкое параллельное включение дополнительных конденсаторов.

Внутренняя конструкция

Диэлектрик

Конденсаторы изготавливаются из полипропиленового диэлектика с малыми собственными потерями. Тонкая самовосстанавливающаяся смесь из цинка и алюминия под вакуумом напыляется на одну из сторон полипропиленовой пленки. Наш многолетний опыт, а также проведённые многочисленные исследования по улучшению данной технологии создания конденсаторов позволили добиться превосходных самовосстанавливающихся характеристик диэлектрика и увеличения продолжительности функционирования конденсаторов. Намотка секций полипропиленовой плёнки осуществляется на самом современном автоматизированном оборудовании. Обе торцевые стороны секции металлизируются методом напыления и гарантируют высокую токовую нагрузку и низкоиндуктивный контакт между выводами и секцией.

Наполнители

Применение пропиточных материалов и/или наполнителей необходимо для защиты конденсаторных электродов от кислот, влажности и других опасных влияний внешней среды. Без такой изоляции произойдет коррозия металлических обкладок и возрастание числа отдельных частичных разрядов. Последствием этого может послужить возрастание электрических потерь и сокращение срока службы. Сложная процедура вакуумной сушки начинается сразу после помещения элементов конденсатора в алюминиевый корпус. После сушки корпус конденсатора заполняется изолирующим газом (MKPg 275) либо биологически разлагающимся маслом (MKP 276). Таким образом, создаётся защита от влияний окружающей среды, увеличивается продолжительность жизни и обеспечивается стабильность ёмкости конденсаторов.

MKPg 275 – новое поколение сухих конденсаторов, безопасных для окружающей среды

Газ, которым заполняется новый конденсатор, полностью нейтральный. Исходя их этого, при уничтожении старых конденсаторов не возникает проблема утечки вредных жидкостей или газов. При соблюдении нормального обслуживания конденсаторов утечка газа практически невозможна. Данные конденсаторы могут устанавливаться в любом монтажном положении. Даже при наличии утечки, газ, попадающий в атмосферу, не может послужить причиной загрязнения окружающей среды. Утечка газа в продолжительный период времени может вести к снижению значения ёмкости. Наши исследования показали, что этот процесс растягивается на многие месяцы, в продолжении которых конденсатор остается работоспособным. Используя в качестве наполнителя инертный газ, вес наших MKPg-конденсаторов уменьшается в среднем на 15...20 %. Это обеспечивает не только преимущества при транспортировке и обслуживании, но и большую надежность при работе в любом монтажном положении конденсаторов.

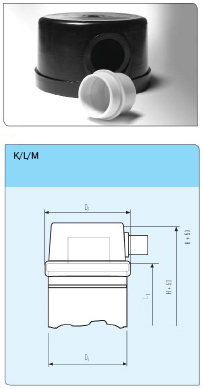

Иcполение выводов K, L, M:

ПРОСТОТА СБОРКИ И ВЫСОКИЙ УРОВЕНЬ ЗАЩИТЫ

исполнение выводов К L М
высота над корпусом
конденсатора
26 мм 35 мм 45 мм
поперечное сечение соединительных проводов 1 x 6 мм2 на контакт*
10 мм2 на контакт**
2 x 25 мм2 на контакт* 2 x 35 мм2 на контакт*
2 x 50 мм2 на контакт**
макс, ток на фазу ЗОA 43А 80А
фиксирующий момент 1.2... 2.0 Нм 2.5 ... 3.0 Нм 3.2 ... 3.7 Нм

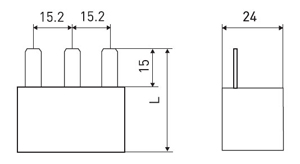

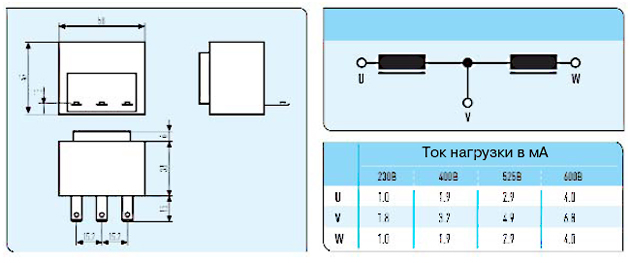

разрядные резисторы встроены (<50В за < 60сек) отдельные модули отдельные модули
* - с гильзовым наконечником
** - без наконечника

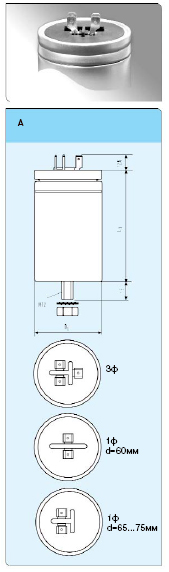

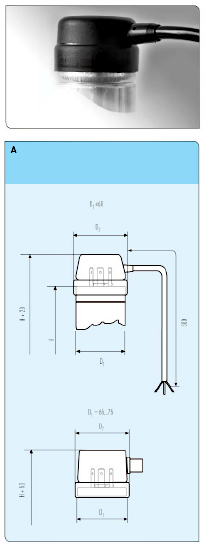

Конструктивное исполение А

ВЫГОДНАЯ АЛЬТЕРНАТИВА ПО ЦЕНЕ

Выгодная альтернатива конструктивного исполнения для однофазных и трёхфазных конденсаторов с номинальным значением тока до 16А/фаза и диаметром до 75мм. Дополнительно могут оснащаться защитной крышкой и разрядным модулем (см. раздел “Аксессуары”).

Серия MKP 276.0
Защита IP00
Класс влажностиF
путь тока утечки 10 мм
воздушный зазор: 8 мм

КОНДЕНСАТОРЫ С ДИАМЕТРОМ 40….75мм

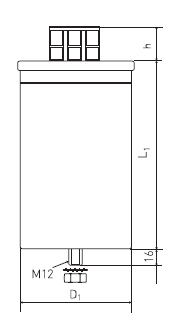

Корпус прессованный алюминий с крепёжной шпилькой (M12) и герметичной пластиковой крышкой с резиновым уплотнением

Выводы: двойной штекер 6,3 х 0,8мм
макс. ток: до 16 A/фаза

Разрядные резисторы: доступны по запросу как отдельный элемент см. гл. “Аксессуары”).

Технические характеристики

конструкция штампованный алюминиевый стакан с крепежным болтом Ml2 х 16, алюминиевая крышка
внутреннее включение треугольник
допуск по емкости -5... +10%
электрическое подключение CAPAGRIP® трёхфазные клеммные колодки, IP20
защитное устройство ВАМ TM (встроенный разъединитель при избыточном давлении)
диэлектрик сухая полипропиленовая пленка с низкими потерями
наполнитель инертный газ N2 (азот)
  положение произвольное
допустимое превышение приложенного
напряжения
Un +10% 8 час/день Un+15% ЗОмин./день Un +20% 5мин./день Un +30% 1мин./день Un x 3.05 макс, допустимое значение
испытательное напряжение между выводами 2.15 x Un АС/2сек.
испытательное напряжение выводы/корпус > 2 x Un +1000В АС/2сек, обычно 3600 или 4500B
макс, допустимый ток 1.5...1.9 In
детально смотрите в технической документации; более высокие значения по запросу
макс, пусковой ток 300 х In
потери около 0.25 ватт/квар
макс, относительная влажность воздуха 95%
окружающая температура - 40°/D (max. 55°C, средняя за 24часа: 45°С)
статистич. ожидаемый срок службы > 130 000 часов
стандарты IЕС 60831 (2003), VDE 0560-46/47
CSA C22.2 No. 190-М1985, UL Standard No. 810 GOST 1282-88
сертификаты (CSA/UL для напряжений до 600В)

Типономиналы

Выберите необходимый типономинал конденсатора и кликните по нему мышкой.
230В
400В
380В/415В
440В
465В
525В
600В/690В
800В

Газонаполненные 230В

Допустимое рабочее напряжение 24ч...............................................250В
8ч/д..............................................260В
30мин/д.......................................270В
5мин (200х).................................280В
1мин (200х).................................300В
макс. пиковое напряжение......... 800В

Тестовые напряжения
UBB......................................495В АС/2c
UBG......................................3600В АС/2c
230В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч

QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор. резист. модуль
(<50В за **с)
            230В 50Гц
2 3 x 40 3 x 5,3 3 x 14,4 60 x 164 0,7 K 275.525-304000 10 FB7 встроен (30)
4,17 3 x 84 3 x 10,5 3 x 19 85 x 164 1 K 275.555-308400 5 FB8 встроен (47)
5 3 x 104 3 x 12,6 3 x 24 75 x 230 1 K 275.546-310403 5 FB9 встроен (41)
6,25 3 x 125 3 x 16 3 x 28,5 75 x 230 1 K 275.546-312503 5 FB9 встроен (49)
8,3 3 x 167 3 x 21 3 x 37,5 85 x 230 1,3 L 275.156-316700 5 FB9 275.100-10180 (60)
10 3 x 209 3 x 26 3 x 46,5 95 x 230 1,5 L 275.166-320903 3 FB9 275.100-10120 (50)
12,5 3 x 251 3 x 31 3 x 56 100 x 230 2,3 L 275.176-325103 3 FB9 275.100-10120 (60)
16,7 3 x 333 3 x 42 3 x 75 116 x 230 2,3 M 275.386-333303 3 FB9 275.100-10082 (55)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 400В

наверх
Допустимое рабочее напряжение 24ч...................................................440В
8ч/д..................................................480В
30мин/д...........................................505В
5мин (200х).....................................530В
1мин (200х).....................................570В
макс. пиковое напряжение......... 800В

Тестовые напряжения
UBB......................................950В АС/2c
UBG......................................3600В АС/2c
400В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
            400В 50Гц
2,5 3 x 17 3 x 3,6 3 x 7,2 60 x 164 0,4 K 275.525-501700 10 FB7 встроен (36)
5 3 x 33 3 x 7,2 3 x 16 75 x 164 0,7 K 275.545-503300 5 FB8 встроен (48)
6,25 3 x 40 3 x 9 3 x 14,4 75 x 164 0,7 K 275.545-504000 5 FB8 встроен (33)
7,5 3 x 51 3 x 11 3 x 17,6 85 x 164 0,9 K 275.555-505100 5 FB8 встроен (38)
8,3 3 x 57 3 x 12 3 x 26,3 95 x 164 1,3 K 275.565-505700 3 FB8 встроен (40)
10 3 x 68 3 x 15 3 x 30 75 x 230 1 K 275.546-506800 5 FB9 встроен (51)
12,5 3 x 82 3 x 18 3 x 33 85 x 230 1,3 K 275.556-508200 5 FB9 встроен (43)
15 3 x 100 3 x 22 3 x 33 95 x 230 1,5 L 275.166-510000 3 FB9 275.100-10180 (45)
16,6 3 x 111 3 x 24 3 x 49,5 95 x 230 1,5 L 275.166-511100 3 FB9 275.100-10180 (50)
20 3 x 137 3 x 29 3 x 56 100 x 230 1,7 L 275.176-513700 3 FB9 275.100-10180 (60)
25 3 x 166 3 x 36 3 x 56 116 x 230 2,3 L 275.186-516600 3 FB9 275.100-10120 (50)
30 3 x 199 3 x 43 3 x 56 116 x 280 2,6 L 275.189-519900 3 FB10 275.100-10120 (60)
33,3 3 x 221 3 x 48,1 3 x 76 116 x 280 2,6 M 275.389-522100 3 FB10 275.100-10082 (44)
40 3 x 265 3 x 58 3 x 76 136 x 280 3,7 M 275.399-526500 2 FB10 275.100-10082 (53)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 380В/415B

наверх
Допустимое рабочее напряжение 24ч.................................................440В
8ч/д................................................480В
30мин/д.........................................505В
5мин (200х)..................................530В
1мин (200х)..................................570В
макс. пиковое напряжение......... 1200В

Тестовые напряжения
UBB......................................950В АС/2c
UBG......................................3600В АС/2c
380В/415В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
          415В 50Гц
5,4 3 x 33 3 x 7 3 x 16 75 x 164 0,7 K 275.545-503300 5 FB8 встроен (50)
7,5 3 x 46 3 x 10,4 3 x 21 85 x 164 0,9 K 275.555-504600 5 FB8 встроен (35)
8,3 3 x 51 3 x 11,5 3 x 20 85 x 164 0,9 K 275.555-505100 5 FB8 встроен (39)
10 3 x 62 3 x 14 3 x 27 75 x 230 1 K 275.546-506200 5 FB9 встроен (47)
12,5 3 x 77 3 x 17,4 3 x 33 85 x 230 1,3 K 275.556-507700 5 FB9 встроен (41)
13,3 3 x 82 3 x 18,5 3 x 33 85 x 230 1,3 K 275.556-508200 5 FB9 встроен (43)
15 3 x 92 3 x 21 3 x 36 85 x 230 1,3 K 275.556-509200 5 FB9 встроен (49)
16,6 3 x 100 3 x 23 3 x 39 95 x 230 1,5 L 275.166-510000 3 FB9 275.100-10180 (45)
20 3 x 123 3 x 28 3 x 45 95 x 230 1,5 L 275.166-512300 3 FB9 275.100-10180 (55)
25 3 x 154 3 x 35 3 x 56 116 x 230 2,3 L 275.186-515400 3 FB9 275.100-10120 (50)
30 3 x 185 3 x 41,7 3 x 68 116 x 280 2,6 M 275.389-518500 3 FB10 275.100-10120 (55)
40 3 x 246 3 x 56 3 x 80 136 x 245 3,1 M 275.398-524600 2 FB12 275.100-10082 (50)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 440В

наверх
Допустимое рабочее напряжение 24ч.................................................440В
8ч/д................................................480В
30мин/д.........................................505В
5мин (200х)..................................530В
1мин (200х)..................................570В
макс. пиковое напряжение......... 1200В

Тестовые напряжения
UBB......................................950В АС/2c
UBG......................................3600В АС/2c
440В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
            440В 50Гц
5 3 x 28 3 x 6,6 3 x 13 60 x 230 0,5 K 275.526-502800 10 FB9 встроен (42)
6,25 3 x 33 3 x 8 3 x 16 75 x 164 0,7 K 275.545-503300 5 FB8 встроен (50)
7,5 3 x 40 3 x 10 3 x 16 75 x 164 0,7 K 275.545-504000 5 FB8 встроен (30)
8,3 3 x 46 3 x 11 3 x 21 85 x 164 0,9 K 275.555-504600 5 FB8 встроен (35)
10 3 x 57 3 x 14 3 x 26,3 95 x 164 1,3 K 275.565-505700 3 FB8 встроен (43)
11,2 3 x 62 3 x 15 3 x 27 75 x 230 1 K 275.546-506200 5 FB9 встроен (47)
12,5 3 x 68 3 x 16,4 3 x 30 75 x 230 1 K 275.546-506800 5 FB9 встроен (51)
14,1 3 x 77 3 x 18,5 3 x 33 85 x 230 1,3 K 275.556-507700 5 FB9 встроен (41)
15 3 x 82 3 x 20 3 x 33 85 x 230 1,3 K 275.556-508200 5 FB9 встроен (45)
16,6 3 x 92 3 x 22 3 x 36 85 x 230 1,3 K 275.556-509200 5 FB9 встроен (49)
20 3 x 111 3 x 27 3 x 49,5 95 x 230 1,5 L 275.166-511100 3 FB9 275.100-10180 (55)
22,5 3 x 123 3 x 30 3 x 45 95 x 230 1,5 L 275.166-512300 3 FB9 275.100-10180 (60)
25 3 x 137 3 x 33 3 x 56 100 x 230 1,7 L 275.176-513700 3 FB9 275.100-10120 (45)
28,2 3 x 154 3 x 37 3 x 56 116 x 230 2,3 L 275.186-515400 3 FB9 275.100-10120 (50)
30 3 x 166 3 x 40 3 x 56 116 x 230 2,3 L 275.186-516600 3 FB9 275.100-10120 (55)
33,3 3 x 185 3 x 44,4 3 x 68 116 x 280 2,6 M 275.389-518500 3 FB10 275.100-10120 (56)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 465В

наверх
Допустимое рабочее напряжение 24ч..................................................480В
8ч/д.................................................515В
30мин/д..........................................560В
5мин (200х)...................................580В
1мин (200х)...................................605В
макс. пиковое напряжение........1400В

Тестовые напряжения
UBB......................................1000В АС/2c
UBG......................................3600В АС/2c
465В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
400B
(квар)
QC
465B
(квар)
CN
(мкФ)
I465B (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
            465B 50Гц
4,2 5,7 3 x 28 3 x 7,1 3 x 16 75 x 164 0,7 K 275.545-602800 5 FB8 встроен (42)
8,6 11,6 3 x 57 3 x 14,4 3 x 26 85 x 230 1,3 K 275.556-605700 5 FB9 встроен (43)
10,3 13,9 3 x 68 3 x 17,3 3 x 27 85 x 230 1,3 K 275.556-606800 5 FB9 встроен (51)
10,7 14,5 3 x 71 3 x 18 3 x 30 95 x 230 1,5 L 275.166-707100 3 FB9 275.100-10300 (55)
11,6 15,7 3 x 77 3 x 19,9 3 x 32 95 x 230 1,5 L 275.166-607700 3 FB9 275.100-10180 (33)
12,5 16,9 3 x 83 3 x 21 3 x 34 95 x 230 1,5 L 275.166-608300 3 FB9 275.100-10180 (38)
17,2 23,3 3 x 114 3 x 28,9 3 x 47 116 x 230 2,1 L 275.186-611400 3 FB9 275.100-10180 (53)
21,5 29,2 3 x 143 3 x 36,3 3 x 56 116 x 280 2,6 L 275.189-714301 3 FB10 275.100-10120 (44)
23,2 31,4 3 x 154 3 x 39 3 x 56 116 x 245 2,2 L 275.188-615400 3 FB12 275.100-10120 (48)
23,7 32 3 x 157 3 x 39,7 3 x 56 136 x 230 2,9 L 275.196-615701 2 FB12 275.100-10120 (49)
25 33,3 3 x 166 3 x 41,3 3 x 56 136 x 230 2,9 L 275.196-616601 2 FB12 275.100-10120 (51)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 525В

наверх
Допустимое рабочее напряжение 24ч.................................................525В
8ч/д................................................580В
30мин/д.........................................600В
5мин (200х)...................................630В
1мин (200х)...................................680В
макс. пиковое напряжение......... 1600В

Тестовые напряжения
UBB......................................1130В АС/2c
UBG......................................3600В АС/2c
525В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
          525В 50Гц
2,5 3 x 10 3 x 2,7 3 x 5 60 x 164 0,5 K 275.525-401000 10 FB7 встроен (24)
5 3 x 19 3 x 5,5 3 x 10 60 x 230 0,7 K 275.526-801900 10 FB9 встроен (46)
7,5 3 x 29 3 x 8,2 3 x 14,4 85 x 164 0,9 K 275.555-702900 5 FB8 встроен (47)
10 3 x 38 3 x 11 3 x 18 75 x 230 1 K 275.546-703803 5 FB9 встроен (31)
12,5 3 x 48 3 x 14 3 x 22,5 85 x 230 1,3 K 275.556-704803 5 FB9 встроен (39)
15 3 x 58 3 x 17 3 x 27 85 x 230 1,3 K 275.556-705800 5 FB9 встроен (47)
18,5 3 x 71 3 x 20 3 x 30 116 x 230 2,1 L 275.186-807103 3 FB9 275.100-10300 (60)
20 3 x 77 3 x 22 3 x 36 100 x 230 1,7 L 275.176-707700 3 FB9 275.100-10180 (40)
22 3 x 84 3 x 24 3 x 36 116 x 230 2,3 L 275.186-808401 3 FB9 275.100-10180 (45)
25 3 x 96 3 x 28 3 x 45 116 x 230 2,3 L 275.186-809600 3 FB9 275.100-10180 (50)
30 3 x 115 3 x 33 3 x 54 116 x 280 2,6 L 275.189-811503 3 FB10 275.100-10180 (60)
40 3 x 154 3 x 44 3 x 72 136 x 245 3,7 M 275.398-715401 2 FB12 275.100-10120 (50)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 600В/690В

наверх
Допустимое рабочее напряжение 24ч..................................................690В
8ч/д.................................................760В
30мин/д..........................................790В
5мин (200х)...................................830В
1мин (200х)...................................900В
макс. пиковое напряжение......... 2100В

Тестовые напряжения
UBB......................................1485В АС/2c
UBG......................................3600В АС/2c
600В/690В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
            690В 50Гц
5 3 x 11 3 x 4,2 3 x 6,7 60 x 230 0,7 K 275.526-401100 10 FB9 встроен (29)
7,5 3 x 16 3 x 6,3 3 x 10 75 x 230 1 K 275.546-401600 5 FB9 встроен (37)
8,3 3 x 19 3 x 7 3 x 11,5 75 x 230 1 K 275.546-401900 5 FB9 встроен (51)
10 3 x 23 3 x 8,4 3 x 12,6 85 x 230 1,3 K 275.556-402300 5 FB9 встроен (43)
12,5 3 x 27,6 3 x 10,5 3 x 16,5 116 x 164 2,1 L 275.185-402800 3 FB8 275.100-10300 (25)
13,3 3 x 31 3 x 11 3 x 18 95 x 230 1,5 L 275.166-403100 3 FB9 275.100-10300 (30)
16,6 3 x 37 3 x 14 3 x 21,6 116 x 230 2,3 L 275.186-503700 3 FB9 275.100-10300 (35)
20 3 x 46 3 x 17 3 x 27 116 x 230 2,3 L 275.186-404600 3 FB9 275.100-10300 (45)
25 3 x 56 3 x 21 3 x 33 116 x 230 2,3 L 275.186-405600 3 FB9 275.100-10300 (50)
33 3 x 74 3 x 28 3 x 43,5 116 x 280 2,6 L 275.189-407400 3 FB10 275.100-10180 (40)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

Газонаполненные 800В

наверх
Допустимое рабочее напряжение 24ч..................................................800В
8ч/д.................................................880В
30мин/д..........................................920В
5мин (200х)...................................960В
1мин (200х)...................................1040В
макс. пиковое напряжение......... 2400В

Тестовые напряжения
UBB......................................1720В АС/2c
UBG......................................3600В АС/2c
800В
Температурный класс.........................-40°С/D
Мощность потерь
    Диэлектрик.........................<0,2 Bт/квар
    Конденсатор.......................0,25...0,4 Вт/квар
Ресурс ( допустимое отклонение <3% )
Температурный классD....................>100,000ч
Температурный классC....................>130,000ч


QC
(квар)
CN
(мкФ)
IN (A) Imax (A) D1 x H
(мм)
m (кг) исп. номер заказа шт/кор кор резист. модуль
(<50В за **с)
          800В 50Гц
6,7 3 x 11,1 3 x 4,8 3 x 7,7 85 x 164 1,3 K 275.555-501100 5 FB8 встроен (35)
10 3 x 16,6 3 x 7,2 3 x 11,5 85 x 230 1,3 K 275.556-501700 5 FB9 встроен (47)
13,3 3 x 22 3 x 9,6 3 x 15,4 95 x 230 1,5 K 275.566-502200 3 FB9 встроен (49)
16,7 3 x 27,7 3 x 12,1 3 x 18,5 95 x 230 1,5 L 275.166-502800 3 FB9 275.100-10300 (30)
20 3 x 33,2 3 x 14,4 3 x 21,6 116 x 230 2,3 L 275.186-503300 3 FB9 275.100-10300 (35)
26,7 3 x 44,3 3 x 19,3 3 x 29 136 x 230 2,9 L 275.196-504400 2 FB12 275.100-10300 (45)
28,9 3 x 47,9 3 x 21 3 x 31,5 136 x 230 2,9 L 275.196-504800 2 FB12 275.100-10300 (45)
31,2 3 x 51,7 3 x 22,5 3 x 34 136 x 230 2,9 L 275.196-505200 2 FB12 275.100-10300 (50)
33,3 3 x 55,2 3 x 24 3 x 36 136 x 230 2,9 L 275.196-505500 2 FB12 275.100-10300 (55)
* Однофазные конденсаторы доступны по запросу в таком же конструктивном исполнении

РАЗРЯДНЫЕ МОДУЛИ - УДОБНОЕ РЕШЕНИЕ

Конденсаторы с конструктивным исполнением К укомплектованы встроенными разрядными резисторами, рассчитываемыми на разряд до 50В менее чем за 60 сек. Для конденсаторов с исполнением выводов L и М нами предлагаются отдельные реэнсторные модули с классом защиты IP20 для быстрого и удобного подключения.

сопротивление Uмакс L код для заказа
(кОм) (В) (мм)
3 x 82 400 27 275.100-10082
3 x 120 480 27 275.100-10120
3 x 120 1000 48 275.106-10120
3 x 180 600 27 275.100-10180
3 x 300 760 27 275.100-10300

РАЗРЯДНЫЕ ДРОССЕЛИ EL-DR

Всё возрастающие требования на короткое время разряда не выполнимы обычными традиционными разрядными сопротивлениями. Монтаж дополнительных быстро разряжающих сопротивлений ведет к значительному увеличению материальных и монтажных затрат. Наши разрядные дроссели заменяют постоянные и дополнительные быстроразряжающие сопротивления и одновременно значительно уменьшают потери энергии конденсаторных установок. Кроме того, избегается нагрев конденсаторных выводов, возникающий при применении разрядных сопротивлений.

Конструкция двойной дроссель с железным сердечником в пластиковом корпусе
DC сопротивление каждой катушки 7600 Ом
Рабочий цикл длительный режим
Номинальное напряжение 230…600В 3ф, 50Гц
Для разрядки конденсаторов мощностью 5...50квар
Подключение прямой монтаж на выводы конденсаторов L/M
Вибрационные нагрузки недопустимы
Мощность рассеивания < 1Вт
Температура окружающей среды max. 40°C
Класс защиты IP20
Габаритные размеры W x H x D 58 x 49 x 39 мм
Вес 290г
Класс изоляции (VDE 0532) B № заказа 40E.003-60002
Стандарты IEC 61558-2-20
CE Соответствие
73/23/EWG Low-Voltage Directive
93/68/EWG Directive for amendment of directive 73/23/EWG
CE-Conformity Mar



реактивная мощность Q (квар) число допустимых разрядов в минуту при 40°C время разряда (с)
400...525B 230/600B 230B 400B 440B 480B 525B 600B
12.5 5 4 12 5 4 4 4 2,6
25 4 3 24 10 9 8 7 5
30 3 2 - 12 10 9 8 6
50 2 1 - 20 17 15 14 10,5


ЗАЩИТНЫЕ КРЫШКИ

ЗАЩИТНЫЕ КРЫШКИ (констр. A)

Пластиковые защитные крышки предназначаются для защиты контактов конденсатора от непредвиденного прикосновения или влияний окружающей среды.

Предлагаются следующие стандартные крышки:
До номинального диаметра D1=60мм по запросу поставляются конденсаторы с монтированной защитной крышкой, припаяным кабелем и встроенным сопротивлением. Это гарантирует степень защиты IP55.

Для конденсаторов с диаметром 65 и 75мм крышки поставляются отдельно. Кабели и разрядные модули не входят в комплект. Обратите внимание на то, что эти крышки не соответствуют классу защиты IP.


D1(мм) D2(мм) код заказа класс защиты
40 43 в среднем блоке цифр заказа вместо „0" стоит „К"
276.Кхх-уууууу
IP54
45 48
50 53
55 58
60 63
65 69.2 275.137-10010 -
75 80.5 275.147-10010 -


ДЛЯ КОНДЕНСАТОРОВ С ИСПОЛНЕНИЕМ K, L, M

Для конденсаторов с диаметром 75, 85, 95 и 116мм по запросу поставляются с крышками. Стоит отметить, что данные крышки не полностью соответствуют IP классификации.


D1 (mm) D2(mm) № заказа
85 93,5 275.157-10010
95 104 275.167-10010
100 109 275.177-10010
116 125 275.187-10010

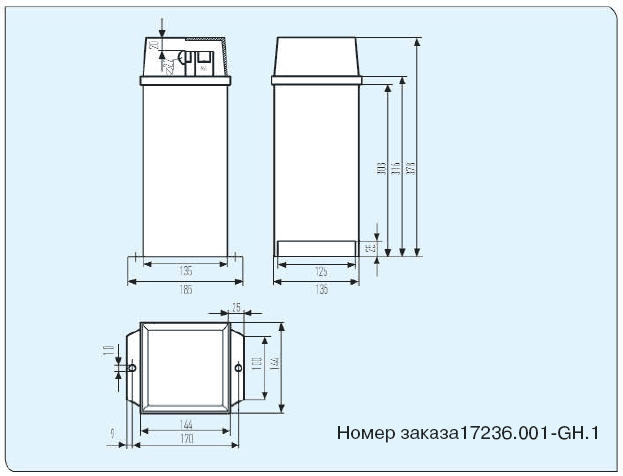

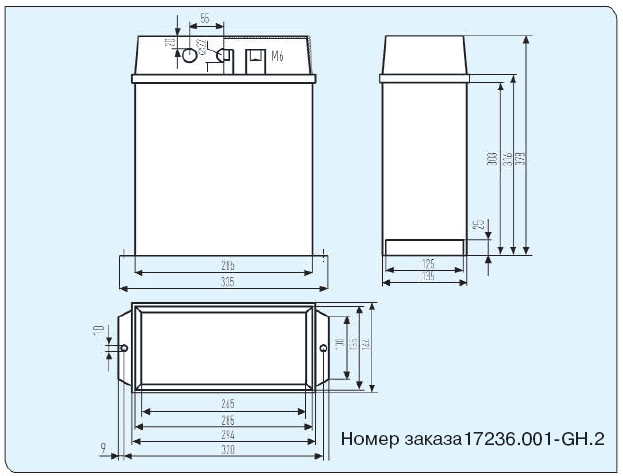

ЗАЩИТНЫЕ КОРПУСА ДЛЯ НАРУЖНОГО МОНТАЖА IP44

Стальной корпус для одного или для двух цилиндрических конденсаторов с диаметром до 116мм, включая защитное пластиковое покрытие для силовых выводов.









ВАЖНЫЕ ЗАМЕЧАНИЯ

Надежность

Компания не может возместить и не будет ответствен за любой вид ущерба, принесённый людям или собственности из-за непрофессионального использования конденсаторов или дросселей, купленных как у Компании, так и у его дистрибьюторов. Только сам заказчик несёт ответственность за окончательную проверку и решение о пригодности изделий для конкретного применения.

Внимание:

Электрические или механические ошибки или неисправности в применении конденсаторов и дросселей могут быть опасными. Неправильно включённые конденсаторы могут загораться или взрываться, вызывая телесное повреждение или материальный ущерб. Для более подробной информации используйте пожалуйста инструкцию по монтажу и применению из обширного каталога «Конденсаторы и дроссели для компенсации реактивной мощности», а также материалы, представленные на сайте в INTERNET. Если потребуются дополнительные пояснения, обращайтесь прямо к компании.

Монтаж и охлаждение

Реальный срок службы конденсатора может быть резко снижен из-за повышенного теплового воздействия. Повышение окружающей температуры конденсатора на 7°С снижает ожидаемый срок его службы вдвое. Удостоверьтесь в том, что допустимые рабочие температуры соответствуют температурному классу D |макс. температура: 55°С макс, средняя температура за 24 часа: 45°С; макс, средняя годовая температура за 365 дней: 35° С]. Во избежание перегрева необходимо гарантировать свободный отвод тепловых потерь. Мы рекомендуем применение искусственной вентиляции для всех установок со встроенными дросселями. Следует оставлять по крайней мере не менее 20мм свободного пространства между конденсаторами для естественной или искусственной вентиляции. Не устанавливайте конденсаторы в непосредственной близости к источникам тепла (напр. дроссели, сборные шины и т.п.].

Защита от перенапряжений и коротких замыканий: самовосстанавливающийся диэлектрик

Во всех изготавливаемых нами конденсаторах используется диэлектрик с самовосстановлением. В момент электрического пробоя, в течение нескольких микросекунд на самом его месте испаряется металлическое напыление и удаляется из центра пробоя. В результате образуется свободная от металлизации непроводящая зона. Конденсатор остается полностью работоспособным во время пробоя и после него. В рамках допустимых спецификаций, конденсаторы устойчивы для всех значений напряжений при коротких замыканиях и перегрузках. Они также защищены от внешних коротких замыканий если возникающие при этом импульсные разряды не превышают допустимых импульсных токов.

Работа ВАМ™ (механизм прерывания)

При перегрузке по напряжению или в конце срока службы в конденсаторе из-за большого количества самовосстанавливающихся пробоев, или же случая недовосстановления, может образоваться избыточное давление. Чтобы корпус не взорвался, в конденсаторах предусмотрен разрывной предохранитель избыточного давления (ВАМ™). Им являются специальные внутренние связывающие провода, с технологически подготовленным местом надлома. При возникновении избыточного давления длина корпуса конденсатора удлиняется в результате распрямления буртика корпуса или возникновения выпуклости крышки; при этом проводы разрываются в месте подготовленного надлома. Токовая связь в конденсаторе прерывается.

Внимание:

Следует помнить, что данный разрывной предохранитель будет исправно работать только в рамках допустимых нагрузок. Одно только присутствие этого предохранителя не обозначает, что возникновение опасной аварии исключено полностью. Сильные перенапряжения постоянный перегрев или грубые перегрузки высшими гармониками могут вести к неожиданным и неконтролируемым броскам температуры и давления внутри конденсатора, при которых ВАМ™ не успеет среагировать и сработать. Результатом может быть взрыв и воспламенение. Для более подробной информации см. пож. каталог «Конденсаторы и дроссели для компенсации реактивной мощности», а также «Общие указания надежности для силовых конденсаторов», опубликованные Германской ассоциацией электротехнической и электронной промышленности IZVEI).

Предоставление гарантии

Все изделия разработаны, изготовлены и проверены с наивысшей тщательностью и традиционным немецким качеством. Основной нашей целью является удовлетворение требований наших заказчиков. Поэтому гарантируем на 24 месяцев с даты продажи устранять все дефекты, возникшие в результате конструктивных материальных или производственных недостатков . Эта гарантия не включает дефекты, являющиеся результатом неправильного использования изделий или эксплуатации их при условиях не соответствующих номинальным данным из нашего каталога или соответствующих технических спецификаций. Также из гарантии исключаются неполадки, возникшие по причине ошибочного технического обслуживания или непрофессионального монтажа, изменений или неправильного ремонта самим заказчиком. Также под гарантию не входят явления нормального процесса старения или износа.



Дополнительная информация, консультации, цены


Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов - заполните форму справа, или позвоните.


Расчет, производство и поставка конденсаторных установок. Установки компенсации реактивной мощности, в наличии и под заказ.


Отдел конденсаторных установок и компенсации реактивной мощности
  • Руководитель
    Стрельцов Игорь Анатольевич
    (моб. 8-926-2073630)

  • (495) 956-7100

  • Менеджер
    Долинов Евгений Игоревич (моб. 8-905-7896190)

  • krm@remove-this.pea.ru


http://www.bartec.com.ru http://electro-shop.ru http://espa.com.ru http://raychem.biz http://vmtec.ru http://nibe.com.ru http://waterkotte.com.ru http://sdmo.com.ru http://aerzen.com.ru

© 2019 ООО "НПО Промэлектроавтоматика". Основано в 1997 г.


Пнд 18 Ноя 2019 02:16:51
tt7495bt8v475ytg65y@pea.ru
