Адсорбционные осушители с холодной регенерацией (2-58,8 м3/мин) Dry Xtreme ND
  pea.ru » Воздушные и газовые компрессоры AERZEN, Atlas Copco, BOGE, REMEZA, ЛМФ » Системы подготовки сжатого воздуха МТА » Адсорбционные осушители с холодной регенерацией (2-58,8 м3/мин) Dry Xtreme ND

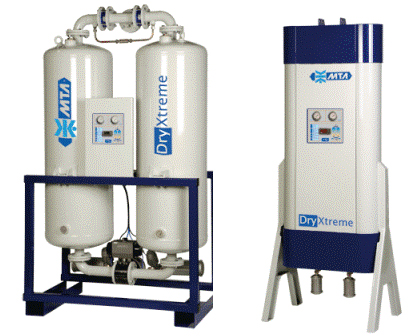

Адсорбционные осушители с холодной регенерацией (2-58.8 м3/мин.) DryXtreme ND

Общие сведения

DryXtreme ND

Главная цель комплекса воздухоподготовки – предоставление потребителю сжатого воздуха отличного качества. С помощью осушителей серии ND это легко достижимо, ведь их технические особенности позволяют удовлетворить самые строгие критерии выбора техники.

Преимущества серии ND:

  • позволяют достичь точки росы до -70°C
  • предусматривают возможность самостоятельно программировать режим работы в зависимости от изменений среды
  • подстраиваются под нужды пользователя
  • экономят электроэнергию.

Если при применении традиционных адсорбционных устройств потребитель ограничен рамками типовых программ, то с оборудованием МТА, напротив, он может выставить собственную программу, адаптированную под особенности помещения и условия работы. Результатом использовании решений ноу-хау, инновационных технологий и 25-летнего опыта в производстве сжатого воздуха стало то, что адсорбционные осушители DryXtreme успешно эксплуатируются на крупных промышленных предприятиях во всё мире. В результате применения DryXtreme потребитель всегда получает сжатый воздух высшего качества.


Технические характеристики

Модель Производительность Диаметр присоед. Габариты Точки опоры Вес
(кг)
м3/час м3/мин A B C D E F G H
ND-0031612,681"52074021003871502465446701189
ND-0042353,921"52074021003871502465446701189
ND-0063535,891 1/2"52088022902761884547446837313
ND-0074287,131 1/2"52088022902761884547446837313
ND-0105889,81 1/2"52096023253001894547446917439
ND-01272612,11 1/2"52096023253001894547446917439

6 режимов работы

DryXtreme ND уникален тем, что помимо классического режима работы осушителя, в нём предусмотрено ещё 5 дополнительных, позволяющих подстроить работу аппарата под производственные нужды пользователя и – как следствие – добиться колоссальной экономии электрической энергии – до 70%!

Развитие технологий МТА происходит непрерывно, поэтому постоянно появляются новые модификации адсорбционных осушителей. Уже завтра линейка может измениться, поэтому приведённые выше параметры тоже будут отличаться от текущих. Для получения актуальных данных обращайтесь в отдел продаж. Квалифицированные консультанты с удовольствием помогут вам подобрать оптимальную модель осушителя.


Технические характеристики

Модель Производительность Диаметр присоед. Габариты Точки опоры Вес
(кг)
м3/час м3/мин A B C D E F G H
ND-0031612,681"52074021003871502465446701189
ND-0042353,921"52074021003871502465446701189
ND-0063535,891 1/2"52088022902761884547446837313
ND-0074287,131 1/2"52088022902761884547446837313
ND-0105889,81 1/2"52096023253001894547446917439
ND-01272612,11 1/2"52096023253001894547446917439
ND-01483413,92"6001100247535319956414881058580
ND-018106817,82"6001150246532619606414931109759
ND-021128421,4DN 657001340234627519787805001150776
ND-027160826,8DN 657501370240527520377805301180912
ND-032192632,1DN 6580013802453275208578058011901210
ND-039235239,2DN 80850178025562752181108063015901042
ND-045267644,6DN 80900183025482752172108068016401414
ND-059352858,8DN 801000193026052752230108078017401716

Для сравнения использованы следующие условия среды:
  • Рабочее давление 7 бар,
  • Относительная влажность 100%
  • Подача атмосферного воздуха при +20°C/1 барА,
  • Точка росы под давлением -40°C
  • Температура входящего потока сжатого воздуха +35°C

Напоминаем, что при отличии параметров, результаты тоже будут различны. В этом случае необходима дополнительная консультация с МТА.

В качестве адсорбента использован алюминий, он идеально подходит под заданные параметры. Но если на вашем предприятии повышенная температура входящих потоков (превышает +45°C) , пониженная влажность и требуется достичь точки росы намного ниже 40°C, то лучше использовать молекулярное сито. Но, естественно, полную информацию о типе адсорбента сможет предоставить только консультант.

Предельное рабочее давление 10 бар (ND021-059) и 16 бар (ND003-018), но при необходимости возможна поставка моделей с большими показателями. Параметры источника энергии: 230 V +/-10% / 1Ph / 50-60Hz.

В зависимости от области применения осушителя, могут понадобиться дополнительные фильтры MTA (класс очистки S или M), они монтируются после осушителя. А до входа в осушитель устанавливают фильтры MTA предварительной фильтрации и сепаратор (либо аналогичное по свойствам оборудование), последний необходим, чтобы избежать попадания внутрь осушителя капельного конденсата. Главная задача фильтров – добиться такого состояния системы, чтобы объём воздуха, поступающего в DryXtreme ND минимум 30% от заявленной производительности.

Раб. давление бар 4 5 6 7 8 9 10
Поправочный коэф-тК10,630,750,8711,131,251,38

Темп-ра вход. потока °C 25 30 35 40 45(*) 50(*)
Поправочный коэф-тК21,101,0610,880,650,50

Для выбора наиболее подходящей модели осушителя придерживайтесь следующих правил:
  • Используя представленные характеристики, определитесь, какие поправочные коэффициенты больше подходят для ваших условий эксплуатации ( К2-максимальная температура на входе в осушитель ( и К1- минимальное значение давления на входе в осушитель).
  • Рассчитайте максимальный объём воздуха, приемлемый для конкретной модели осушителя. Существует специальная формула: Номинальная производительность х K1 х K2 = Максимальный поток
  • Проверьте, соответствует ли полученное значение максимального потока вашим требованиям. Если оно недостаточно, повторите расчет относительно следующей модели осушителя.
