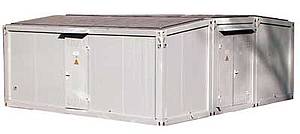

КТП Утепленного типа

Распределительная трансформаторная подстанция предназначена для распределения электроэнергии потребителям. По высокой стороне напряжение составляет 6 или 10кВ, по низкой – 0.4кВ.
Подстанция состоит из трёх отдельных блоков. Это трансформаторный отсек, блок распределительного устройства низкого напряжения – РУНН, блок распределительного устройства высокого напряжения – РУВН.
РУНН изготавливается на панелях ЩО70.
РУВН изготавливается на камерах КСО.

Панели ЩО70 и камеры КСО комплектуются оборудованием по требованиям заказчика. Блоки РУНН и РУВН оснащаются системой обогрева.
Корпус РТП представляет собой сварной каркас, обшитый “сэндвич-панелями”, имеющими толщину 50мм. Трансформаторная подстанция размещается на фундамент, подготовленный по габаритным размерам корпуса РТП.
Модули РУНН и РУВН устанавливаются полностью готовыми. Трансформаторный модуль поставляется отдельно от трансформаторов. «ПромАвтоматика» предложит к поставке необходимые для объекта трансформаторы.
Технические специалисты ГК НПО «ПромАвтоматика» помогут Вам подобрать распределительную трансформаторную подстанцию, наиболее полно удовлетворяющую всем требованиям объекта, с учётом экономической обоснованности.

Описание КТП утепленного типа (pdf)
