Ячейки карьерные наружные одиночные серии ЯКНО-6 и ЯКНО-10
  pea.ru » Электрощиты и электрошкафы » Ячейки карьерные наружные одиночные серии ЯКНО-6 и ЯКНО-10

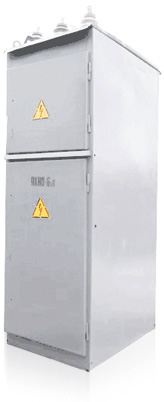

Ячейки карьерные наружные одиночные серии ЯКНО-6 и ЯКНО-10

Общие сведения

Являются высоковольтными распределительными устройствами для наружной установки предназначены для подключения, питания и защиты электрооборудования карьерных экскаваторов, для установки в осветительных и магистральных сетях питания карьера, а также в местах присоединения к внутрикарьерным линиям электропередачи 6 - 10 кВ потребителей электроэнергии такой же мощности.

Устройство рассчитано на номинальный ток до 630 А и предельный ток отключения 20кВА. Схема первичной коммутации ячейки ЯКНО состоит из вводных проходных изоляторов наружной установки, разъединителя, высоковольтного выключателя с приводами, трансформаторов тока, трансформатора напряжения с предохранителями и кабельного трансформатора нулевой последовательности.

Оптимальные условия эксплуатации на высоте не более 1000 м над уровнем моря, при температуре окружающего воздуха от -40 до +45С и относительной влажности до 70%, при отсутствии активных и взрывоопасных газов и паров, а также токопроводящей пыли.

Изготовляются по принципиальным схемам первичных соединений (с масляными или вакуумными выключателями, с электрическим или пружинным приводом, с трансформатором тока, напряжения, с разрядниками, с конденсаторами, с шинным вводом, с кабельными сборками с разъединителем. Для обогрева применяется нагревательные элементы. Для защиты питающих приемников от КЗ предусмотрена максимальная токовая защита. Кроме того предусмотрена защита от замыканий на землю. Шкаф ячейки разделен перегородками на отсеки (линейного разъединителя, высоковольтного выключателя, управления). Для удобства транспортирования в пределах карьера ячейки имеют салазки.

Технические данные

 Параметры Значение/исполнение
Номинальное напряжение, кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей, А * 630
Номинальная частота, Гц 50
Номинальный ток отключения, кА 12,5; 20
Трехсекундныи ток термической стойкости главных цепей, кА 12,5; 20
Ток динамической стойкости, кА 51
Номинальное напряжение питания вспомогательных цепей, В 220
Вид изоляции воздушная
Уровень изоляции нормальный
Наличие изоляции токоведущих частей изолированные и неизолированные шины
Условия обслуживания двухстороннее
Рабочее значение температуры наружного воздуха, °С -45...+40
Влажность при температуре 20°С, % <80
Высота установки над уровнем моря, м < 1000
Степень защиты по ГОСТ 14254 IP43
Исполнение высоковольтного ввода и вывода Ввод - воздушный Вывод - кабельный
Габариты, (высота х ширина х глубина)** 2585х1700х1700

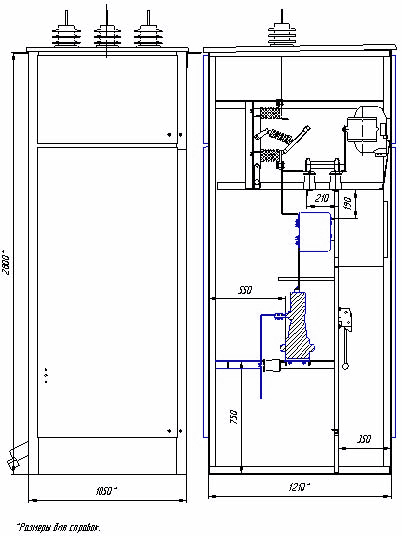

Габаритные и установочные размеры

Схемы первичных соединений

Тип ячейки Cхема Назначение ячейки
ЯКНО-10-1 Воздушный ввод и кабельный отвод
ЯКНО-10-2 Кабельный ввод и кабельный отвод с аппаратурой для защиты вращающихся машин
ЯКНО -10-3 Кабельный ввод и кабельный отвод
ЯКНО -10-4 Воздушный ввод и воздушный отвод
ЯКНО-10-5 Воздушный ввод и воздушный отвод для секционирования линий с односторонним питанием
ЯКНО-10-6 Воздушный ввод и воздушный отвод для секционирования линий с двусторонним питанием
ЯКНО-10-7 Кабельный ввод и воздушный отвод
ЯКНО-10-8 Воздушный ввод с силовым трансформатором до 63 кВА и отходящими линиями низкого напряжения
ЯКНО-10-9 Воздушный ввод и кабельный отвод с выключателем нагрузки
