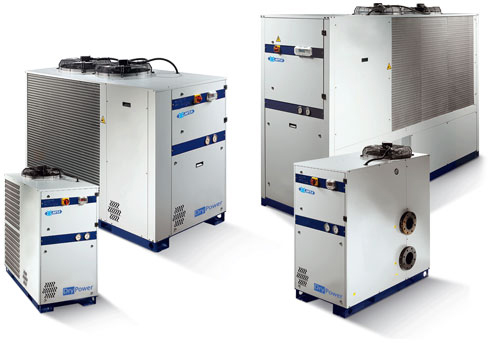

Конструкция рефрижераторного осушителя DryPower являет собой комплекс модулей, содержащих такое количество теплообменников, которое позволяет, независимо от загружаемых объемов, обеспечивать оптимальный режим работы оборудования. Эффективность работы теплообменников DRYMODULE обеспечивает экономичное потребление энергии даже при низкоуровневых показателях точки росы.
Рефрижераторный тип осушителей
Производительность 22-190 м3/мин
Модульная концепция, компактные размеры.
Развитие технологий МТА происходит непрерывно, поэтому постоянно появляются новые модификации рефрижераторных осушителей. Уже завтра линейка может измениться, поэтому приведённые выше параметры тоже будут отличаться от текущих. Для получения актуальных данных обращайтесь в отдел продаж. Квалифицированные консультанты с удовольствием помогут вам подобрать оптимальную модель осушителя.
Поставщики предлагают множество вариантов воплощения концепции эргономичных осушителей. Но не все они приведут к реальному сокращению расходов. Осушители DryPower VarioTwin от известного производителя MTA способны обеспечить оптимальный баланс нагрузки на систему и потребления энергии в широком рабочем диапазоне (от 0 до 100%). Секрет модели заключён в особой конструкции компрессоров- близнецов. По желанию потребителя возможна поставка модификации с водяным охлаждением.
5 способов управления – гарантируют энергосбережения при любых нагрузках:
Максимальная загрузка: в работе оба компрессора
Высокая загрузка: в работе оба компрессора, управляются скоростью инвертора
Средняя/высокая загрузка: только высокие скорости компрессора
Средняя/низкая загрузка: только низкие скорости компрессора
Низкая загрузка: два цикла компрессоров вкл/выкл, функция “мягкий старт” позволяет осуществлять частые запуски компрессора
Технология повышения частоты - повышая максимальную частоту, на которой компрессор работает, MTA значительно увеличивает операционный диапазон инвертора, позволяя достигать более высокие сбережения по всему операционному спектру.
Впечатляющие показатели никак не отражается на размерах осушителя, он так же удобен в использовании, как и обычный.
Эксклюзивная технология подтверждена патентом.
Технические характеристики
Модель
Производительность
Потребляемая энергия (Квт)
Размер соединений
Габариты (мм)
Вес (Кг)
м3/час
м3/мин
A
B
C
MG 022
1,32
22
2,14
DN 80
660
1,23
1,4
244
MG 028
1,68
28
3,35
DN 80
660
1,23
1,4
254
MG 037
2,22
37
3,77
DN 80
660
1,23
1,4
276
MG 045
2,7
45
5,05
DN 100
660
1,23
1,4
318
MG 060
3,67
60
7,09
DN 100
660
1,23
1,4
332
MG 077
4,62
77
8,12
DN 150
910
1,79
1,447
526
MG 090
5,441
90
9,69
DN 150
910
1,79
1,447
551
MG 110
6,675
110
11,8
DN 150
910
1,79
1,447
624
MG 150
9,031
150
15,3
DN 200
930
2,86
2,064
1,077
MG 190
11,421
190
19,7
DN 200
930
2,86
2,064
1,102
Данные получены при следующих рабочих условиях: температура окружающего воздуха 20 °C/давление 1 бар, температура входящего потока воздуха 35 °C, температура окружающей среды 25 °C, точка росы 3 °C согласно стандартам ISO 8573.1. Вес - нетто, тспользуемый хладагент R407C.
Максимальное рабочее давление 14 бар, максимальная температура окружающей среды 43°C (по запросу возможны большие значения); максимальная температура входящего потока сжатого воздуха 65 °C. Источник энергии:400 V +/-10% / 3Ph / 50Hz (460 V +/-10% / 3Ph / 60Hz по запросу).
Также доступны версии с водяным охлаждением. Поправочные коэффициенты, приведенные ниже, являются примерными. Для точного расчета исходя из рабочих условий, отличающихся от указанных выше, необходимо использовать расчет на компьютере.
Применение поправочных коэффициентов: Искомая производительность=номинальная производительность x K1 x K2 x K3 x K4.
Рабочее давление
бар
3
4
5
6
7
8
9
10
11
12
Поправочный коэффициент
K1
0,69
0,80
0,88
0,95
1,00
1,05
1,09
1,14
1,17
1,20
Температура входящего потока сжатого воздуха
°C
30
35
40
45
50
55
60
65
Поправочный коэффициент
K2
1,26
1,00
0,82
0,67
0,55
0,47
0,45
0,43
Температура окружающей среды
°C
20
25
30
35
40
43
Поправочный коэффициент
K3
1,08
1,00
0,93
0,87
0,80
0,75
Точка росы
°C
3
4
5
6
7
8
9
10
Поправочный коэффициент
K4
1,00
1,07
1,12
1,18
1,24
1,32
1,38
1,47
DryPower VarioTwin
Модель
Производительность
Энергопотребление (Квт)
Диаметр присоединений
Габариты (мм)
Масса (кг)
м3/час
м3/мин
A
B
C
MGI075
4.500
75,0
7,80
DN 150
910
1.790
1.447
526
MGI090
5.400
90,0
10,90
DN 150
910
1.790
1.447
551
MGI105
6.300
105
11,40
DN 150
910
1.790
1.447
624
MGI150
9.000
150
16,50
DN 200
930
2.860
2.064
1077
MGI180
10.800
180
21,20
DN 200
930
2.860
2.064
1102
Данные при следующих условиях: темп. окр. среды +20°С/атм. давление 1 бар, рабочее давление 7 бар
Температура входящего потока воздуха +35°С, точка росы +3°С в соответствии со стандартами ISO8573.1
Вес указан без упаковки (нетто). Используемый хладагент R407C.
Максимальное рабочее давление 14 бар, максимальная температура окружающей среды 43°С, максимальная температура входящего потока воздуха 65°С.
По запросу возможно предоставление источника питания 400V±10%/3Ph/50Hz. Возможна поставка моделей с водяным охлаждением.
