Теплообменник разборный пластинчатый
  pea.ru » Теплообменники виды, устройство и принцип работы теплообменных аппаратов » Теплообменник разборный пластинчатый



Теплообменник разборный пластинчатый

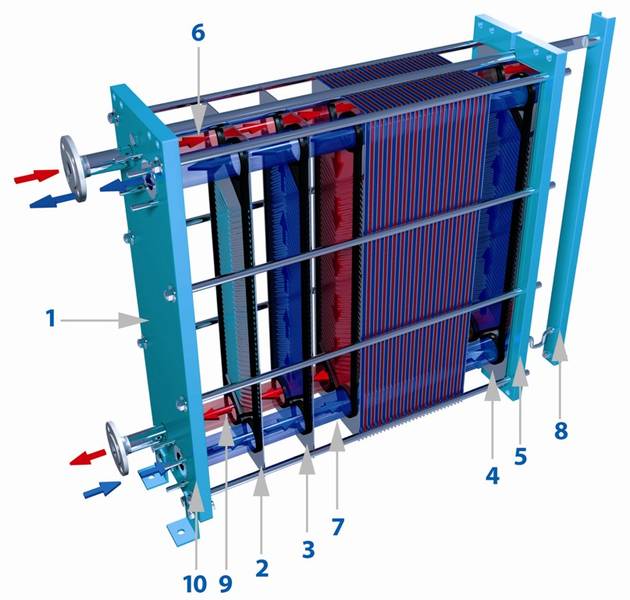

Конструкция разборного пластинчатого теплообменного аппарата

Теплообменник разборный пластинчатый Danfoss

Пластинчатые разборные теплообменники с уплотнениями состоят из рельефных профилированных пластин, которые образуют две отдельные системы каналов, позволяющие двум средам протекать с разных сторон одной пластины без прямого контакта, после чего рабочие среды выходят из теплообменника через присоединения на прижимной плите. Пластины с различным профилем комбинируют таким образом, чтобы процесс теплопередачи был наиболее эффективным при заданных параметрах.

Профильные пластины расположены между верхней и нижней направляющими и стянуты в пакет между одной жестко закрепленной и одной подвижной рамными плитами при помощи стяжных шпилек. Движение сред в теплообменнике может осуществляется как в прямотоке, так и в противотоке.

С помощью специальных распределительных пластин можно создать многоходовые схемы движения сред, увеличивая время их участия в теплообменном процессе. Таким образом, эффективность теплообменника увеличивается без увеличения размеров аппарата.

Каналы для обоих контуров разделяются с помощью оптимально подобранных эластомеров. Основной критерий для используемых уплотнений – длительная устойчивость к воздействию рабочих сред в заданном диапазоне температур. Важным преимуществом пластинчатых теплообменников с уплотнениями является высокая гибкость конструкции. Благодаря этому в любое время их можно разобрать, очистить механическим путем, адаптировать к изменившимся условиям эксплуатации или смене рабочих сред, используя другие материалы пластин и уплотнений.

    Преимущества разборных пластинчатых теплообменных аппаратов

  • Незначительная площадь и малый вес: За счет компактной конструкции и низкой материалоемкости пластинчатые теплообменники занимают площадь меньше и легче, чем кожухотрубный теплообменный аппарат с такими же параметрами
  • Легкость изменения параметров и мощности теплообменного аппаратапутем изменения количества и типа пластин
  • Быстрый и дешевый монтаж
  • Работа при малых градиентах температур
  • Высокие теплотехнические характеристики: Гофрированные пластины теплообменного аппарата образуют узкие каналы, в которых происходит турбулизация протекающих сред , что приводит к более интенсивному процессу теплообмена в аппарате.
  • Простое техобслуживание: Для осмотра теплообменной поверхности пластинчатого теплообменного аппарата, уплотнений достаточно ослабить винтовые стяжки. Чистка теплообменника может производиться без разборки (с использованием промывочной техники), с разборкой (химическим, механическим, комбинированным способом. При необходимости можно заменить отдельные пластины или секции.
  • Высокая устойчивость к коррозии достигается за счет применения высококачественных нержавеющих сталей, титана
