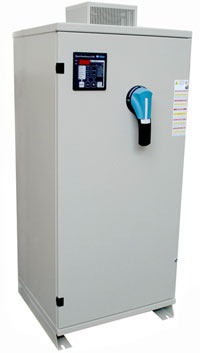

Расчет необходимой мощности установки КРМ-0,4 (УКМ-58)

При выборе конденсаторной установки требуемая суммарная мощность конденсаторных батарей определяется, исходя из формулы

Qc = P x (tg(ф1)-tg(ф2)).

Здесь Р – потребляемая активная мощность;
S и S’ – полная мощность до и после компенсации;
QC – требуемая емкостная мощность;
QL и QL’ – индуктивная составляющая реактивной мощности до и после компенсации.

Значение (tg(ф1)-tg(ф2)) определяется, исходя из значений cos(ф1) и cos(ф2).
cos(ф1) – коэффициент мощности потребителя до установки компенсирующих устройств (действующий коэффициент мощности);
cos(ф2) – коэффициент мощности после установки компенсирующих устройств (желаемый или задаваемый предприятием энергоснабжения коэффициент мощности).

Таким образом, формулу можно записать в следующем виде:

Qc = P x k,


где k – коэффициент, получаемый из таблицы в соответствии со значениями коэффициентов мощности cos(ф1) и cos(ф2).

Таблица определения реактивной мощности установки, необходимой для достижения заданного (желаемого) cos(ф).



Текущий (действующий)
cos (ф)

Требуемый (желаемый) cos (ф)

0.80

0.82

0.85

0.88

0.90

0.92

0.94

0.96

0.98

1.00

Коэффициент K

0.30

2.43

2.48

2.56

2.64

2.70

2.75

2.82

2.89

2.98

3.18

0.32

2.21

2.26

2.34

2.42

2.48

2.53

2.60

2.67

2.76

2.96

0.34

2.02

2.07

2.15

2.23

2.28

2.34

2.41

2.48

2.56

2.77

0.36

1.84

1.89

1.97

2.05

2.10

2.17

2.23

2.30

2.39

2.59

0.38

1.68

1.73

1.81

1.89

1.95

2.01

2.07

2.14

2.23

2.43

0.40

1.54

1.59

1.67

1.75

1.81

1.87

1.93

2.00

2.09

2.29

0.42

1.41

1.46

1.54

1.62

1.68

1.73

1.80

1.87

1.96

2.16

0.44

1.29

1.34

1.42

1.50

1.56

1.61

1.68

1.75

1.84

2.04

0.46

1.18

1.23

1.31

1.39

1.45

1.50

1.57

1.64

1.73

1.93

0.48

1.08

1.13

1.21

1.29

1.34

1.40

1.47

1.54

1.62

1.83

0.50

0.98

1.03

1.11

1.19

1.25

1.31

1.37

1.45

1.63

1.73

0.52

0.89

0.94

1.02

1.10

1.16

1.22

1.28

1.35

1.44

1.64

0.54

0.81

0.86

0.94

1.02

1.07

1.13

1.20

1.27

1.36

1.56

0.56

0.73

0.78

0.86

0.94

1.00

1.05

1.12

1.19

1.28

1.48

0.58

0.65

0.70

0.78

0.86

0.92

0.98

1.04

1.11

1.20

1.40

0.60

0.58

0.63

0.71

0.79

0.85

0.91

0.97

1.04

1.13

1.33

0.61

0.55

0.60

0.68

0.76

0.81

0.87

0.94

1.01

1.10

1.30

0.62

0.52

0.57

0.65

0.73

0.78

0.84

0.91

0.99

1.06

1.27

0.63

0.48

0.53

0.61

0.69

0.75

0.81

0.87

0.94

1.03

1.23

0.64

0.45

0.50

0.58

0.66

0.72

0.77

0.84

0.91

1.00

1.20

0.65

0.42

0.47

0.55

0.63

0.68

0.74

0.81

0.88

0.97

1.17

0.66

0.39

0.44

0.52

0.60

0.65

0.71

0.78

0.85

0.94

1.14

0.67

0.36

0.41

0.49

0.57

0.63

0.68

0.75

0.82

0.90

1.11

0.68

0.33

0.38

0.46

0.54

0.59

0.65

0.72

0.79

0.88

1.08

0.69

0.30

0.35

0.43

0.51

0.56

0.62

0.69

0.76

0.85

1.05

0.70

0.27

0.32

0.40

0.48

0.54

0.59

0.66

0.73

0.82

1.02

0.71

0.24

0.29

0.37

0.45

0.51

0.57

0.63

0.70

0.79

0.99

0.72

0.21

0.26

0.34

0.42

0.48

0.54

0.60

0.67

0.76

0.96

0.73

0.19

0.24

0.32

0.40

0.45

0.51

0.58

0.65

0.73

0.94

0.74

0.16

0.21

0.29

0.37

0.42

0.48

0.55

0.62

0.71

0.91

0.75

0.13

0.18

0.26

0.34

0.40

0.46

0.52

0.59

0.68

0.88

0.76

0.11

0.16

0.24

0.32

0.37

0.43

0.50

0.57

0.65

0.86

0.77

0.08

0.13

0.21

0.29

0.34

0.40

0.47

0.54

0.63

0.83

0.78

0.05

0.10

0.18

0.26

0.32

0.38

0.44

0.51

0.60

0.80

0.79

0.03

0.08

0.16

0.24

0.29

0.35

0.42

0.49

0.57

0.78

0.80



0.05

0.13

0.21

0.27

0.32

0.39

0.46

0.55

0.75

0.81





0.10

0.18

0.24

0.30

0.36

0.43

0.52

0.72

0.82





0.08

0.16

0.21

0.27

0.34

0.41

0.49

0.70

0.83





0.05

0.13

0.19

0.25

0.31

0.38

0.47

0.67

0.84





0.03

0.11

0.16

0.22

0.29

0.36

0.44

0.65

0.85







0.08

0.14

0.19

0.26

0.33

0.42

0.62

0.86







0.05

0.11

0.17

0.23

0.30

0.39

0.59

0.87









0.08

0.14

0.21

0.28

0.36

0.57

0.88









0.06

0.11

0.18

0.25

0.34

0.54

0.89









0.03

0.09

0.15

0.22

0.31

0.51

0.90











0.06

0.12

0.19

0.28

0.48

0.91











0.03

0.10

0.17

0.25

0.46

0.92













0.07

0.14

0.22

0.43

0.93













0.04

0.11

0.19

0.40

0.94















0.07

0.16

0.36

0.95

















0.13

0.33


Пример:
Активная мощность 300 кВт.
Действующий cos(ф) = 0,7.
Требуемый (желаемый) cos(ф) = 0,96.
Определяем из таблицы значение коэффициента k = 0,73.
Следовательно, требуемая мощность конденсаторной установки КРМ-0,4 (УКМ-58) Qc=0,73 x 300 = 219кВАр.
Следует отметить, что обычно не рекомендуется компенсировать реактивную мощность полностью (до cos(ф)=1), так как при этом возможна перекомпенсация (за счет переменной величины активной мощности нагрузки и других случайных факторов). Обычно стараются достигнуть значения cos(ф) =0,90…0,95.



Упростить расчет Вам поможет специальный Калькулятор для расчета мощности.





   Для расчета необходимой мощности установки КРМ-0,4 заполните, пожалуйста, поля, приведенные ниже, и нажмите кнопку «Рассчитать».
Потребляемая активная мощность, кВт:
Текущий (действующий) cos(φ):
или укажите cos(φ) вручную
Требуемый (желаемый) cos(φ):
Необходимая мощность установки КРМ-0.4, кВАр:
