Конструкция

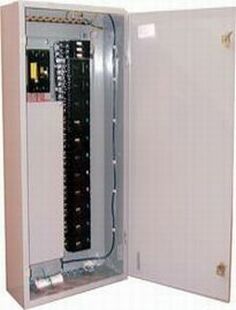

Представляет собой унифицированный металлический корпус, в котором на горизонтальных профилях устанавливается соответствующая аппаратура. Для обслуживания установленной в шкафах аппаратуры предусмотрена одностворчатая дверь, запирающаяся на замок.
Линия электропитания подключается либо к вводному выключателю, либо к специальным вводным зажимам. Отходящие групповые линии подключаются к соответствующим автоматическим выключателям. Внутри шкафа расположены нулевая рабочая и защитная шины.
При дополнительном заказе для обеспечения степени защиты оболочки IP 54 конструкция шкафа позволяет обеспечить ввод и вывод питающих и отходящих линий с помощью сальников как сверху, так и снизу в любой комбинации через съемные крышки.
Вводные выключатели и выключатели на отходящих линиях в шкафах допускают присоединение на фазу (полюс) медных и алюминиевых проводников.
Шкафы размещают либо на стене (навесное исполнение), либо в нише стены (утопленное исполнение), либо на полу помещения (напольное исполнение).
Могут изготовляться для систем заземления TN-S и TN-C-S , тогда в конструкции шкафа дополнительно устанавливается изолированная шина нейтрали — N , в связи с этим габарит шкафа ПР11 может быть увеличен.
Габаритные размеры распредпунктов зависят от номера схемы (от номинального тока, от количества и типа установленных автоматических выключателей). Габариты в зависимости от номинального тока распределительного пункта приведены в таблице.
Номинальный ток | Габаритные размеры, B х H х L |
100 А, 160 А | 750х500х200 |
1000х750х200 |
250 A, 400 A | 800х750х200 |
1000х750х200 |
1200х750х200 |
630 А | 2000х800х450 |
