КАМЕРЫ КСО-366
Общие сведения
Камеры КСО-366 предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ переменного трехфазного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью.
Структура условного обозначения
камеры КСО-366-Х-УХЛ3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
66 - год разработки;
Х - обозначение схемы главных цепей;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69. шинного моста ШМХ-Х-УХЛ3:
ШМ - шинный мост;
Х - Р - с разъединителем;
без буквы - разъединитель отсутствует;
Х - модификация;
УХЛ3 - климатическое исполнение и категория размещения по ГОСТ
15150-69.
Условия эксплуатации
Высота над уровнем моря не более 1000 м. Температура окружающего воздуха от минус 25 до 40°С. Степень защиты камер с лицевой стороны IР20, с остальных сторон IР00 по ГОСТ 14254-96. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию. Требования техники безопасности по ГОСТ 12.2.007.4-75. Камера соответствует требованиям ТУ 36-1801-79. ТУ 36-1801-79
Технические характеристики КСО-366
Номинальное напряжение, кВ - 6, 10 Наибольшее рабочее напряжение, кВ - 7,2; 12 Номинальный ток главных цепей, А - 400; 630 Номинальный ток сборных шин и шинных мостов, А - 630 Номинальный ток выключателей нагрузки, А - 400; 630 Номинальный ток трансформаторов тока, А - 50; 75; 100; 150, 200; 300; 400; 600 Ток плавкой вставки силового предохранителя, А - 2; 3; 5; 8; 10; 16; 20; 31,5; 40; 50, 63; 80; 100; 160 Ток электродинамической стойкости, кА: камер с выключателями нагрузки - 51 камер с разъединителями - 41 Ток термической стойкости, кА - 20 Время протекания тока термической стойкости, с - 1 Номинальное напряжение вспомогательных цепей, В: цепей защиты, управления и сигнализации постоянного и переменного тока - 220 цепей трансформаторов напряжения (защиты, измерения, учета, АВР) - 100 цепей освещения камер - 36 Изоляция по ГОСТ 1516.1-76 - Нормальная Габаритные размеры, мм: ширина - 1000 глубина - 1000 высота каркаса - 2083 Масса камер, кг, не более - 300 Гарантийный срок - 2 года со дня ввода камеры в эксплуатацию.
Конструкция и принцип действия

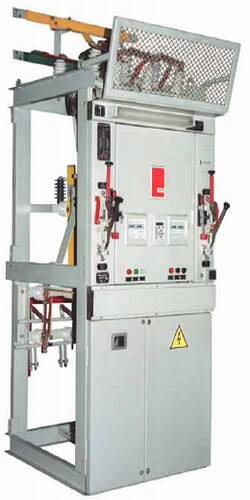

Камера представляет собой сварную металлоконструкцию, внутри которой размещена аппаратура главных цепей, на фасаде - приводы выключателей нагрузки и разъединителей. Доступ в камеру обеспечен через дверь, в которой имеется окно для обзора внутренней зоны. Дверь закрывается замком с ключом. Вверху камеры имеется короб, в котором прокладываются магистрали вторичных цепей.
Для комплектации распределительных устройств напряжением 6 и 10 кВ трансформаторных подстанций с одним или двумя трансформаторами мощностью до 630 кВ·А выполняются блоки из шести и семи камер КСО-366
Общий вид и габаритные размеры шинных мостов
Шинный мост представляет собой сварную металлоконструкцию, на которой размещены опорные изоляторы, алюминиевые шины сечением 50x5 мм и шинные разъединители (на мостах ШМР).
В комплект поставки входят: камеры КСО-366 в соответствии с опросным листом заказчика, шинный мост, запасные части комплектующих изделий, поставляемые совместно с ними, и крепеж для соединения камер и сборных шин, опросный лист заказчика, паспорт, схемы вспомогательных цепей. Вид камеры КСО в зависимости от встраиваемой аппаратуры: QW - выключатели нагрузки ВНР-10, ВНРп-10 и ВНП-10 с приводами ПР-17, ПРА-17 и пружинным приводом (ВНП-10);
QS - разъединители РВ-10, РВЗ-10 и РВФЗ-10 с приводом ПР-10;
FU - предохранители ПКТ, ПКН;
ТА - трансформаторы тока ТПЛ-10, ТПОЛ-10;
ТV - трансформаторы напряжения НАМИТ-6, 10, НОЛ 08-6,10;
FV - разрядники РВО-6,10.
